FLAC3D：[1]壳单元

1、先看一下这个命令行。newdef set_valsptA = 25.0 * sin( 40.0*degrad )ptB = 25.0 * cos( 40.0*degrad )endset_valsgen zone cylinder p0=( 0.0, 0.0, 0.0 ) & p1=( ptA, 0.0, ptB ) &p2=( 0.0, 25.0, 0.0 ) &p3=( 0.0, 0.0, 25.0 ) &p4=( ptA, 25.0, ptB ) &p5=( 0.0, 25.0, 25.0 ) &size=(1, 2, 2)sel shell id=5 range cylinder end1=(0.0, 0.0,0.0) &end2=(0.0,25.0,0.0) radius=24.5 notdelete ; delete all zonesplot add sel geom black black cid on scale=0.03sel node init zpos add -25.0把它保存为txt文件，让后通过File--Call，找到相应的文件。然后输入plo sel geom进行结构单元的显示，效果如图。

2、def set_valsptA = 25.0 * sin( 40.0*degrad )ptB = 25.0 * cos( 40.0*degrad )endset_vals如果你还没有学习Fish语言话，上面的几行语句就不用管了。只需明白这里令ptA=16.07 ptB=20.98就可以了。

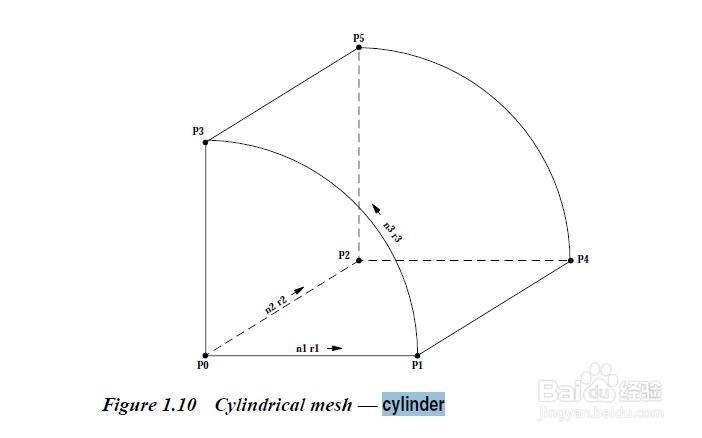

3、gen zone cylinder p0=( 0.0, 0.0, 0.0 ) &p1=( ptA, 0.0, ptB ) &p2=( 0.0, 25.0, 0.0 ) &p3=( 0.0, 0.0, 25.0 ) &p4=( ptA, 25.0, ptB ) &p5=( 0.0, 25.0, 25.0 ) &size=(1, 2, 2)这些语句生成圆柱体（cylinder）的一部分。关于cylinder的创建方法，参见下图。

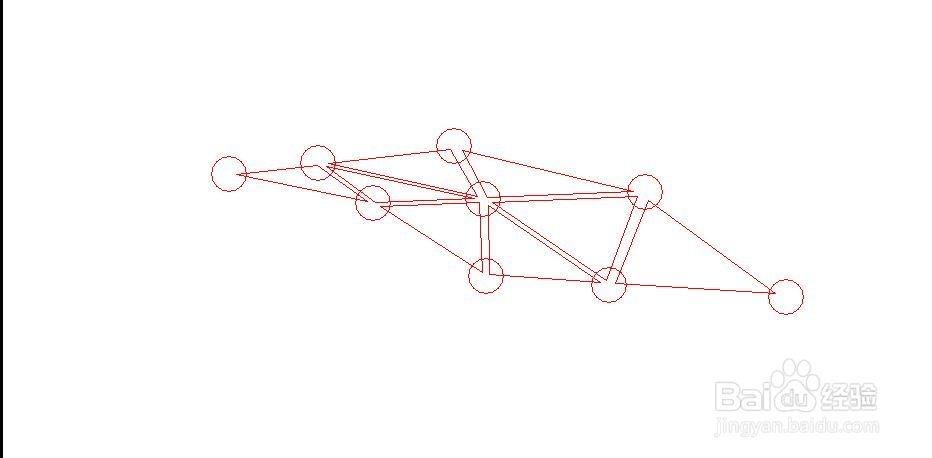

4、sel shell id=5 range cylinder end1=(0.0, 0.0,0.0) &end2=(0.0,25.0,0.0) radius租涫疼迟=24.5 not这一句是本节的关键。注意，sel shell 命令就是生成壳单元的命令。（这个作用类似于生成单元体时，gen zone命令）如果需要限定壳（shell）的范围，用range命令就可。限定的范围是以点（0，0，0）和（0，25，0）为两端界面中心，半径为24.5的圆柱体 之外的部分。not的作用就是把范围限定在圆柱体之外的部分。由于圆柱体的半径为25，故以24.5以外的部分进行限定是合适的。即，把壳限定在了外表面。壳单元依附于单元体（zone）的表面上。生成的壳体如下图所示。我们发现，只有在外表面才有壳结构单元。

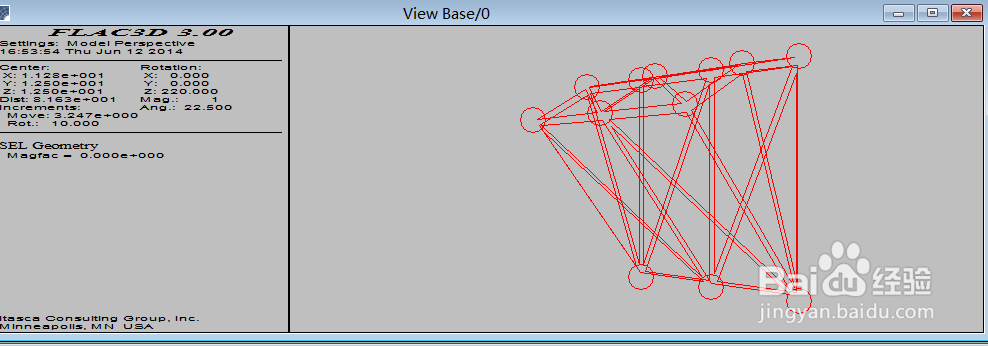

5、如果我们把range这个限定范围的语句去掉，会发生什么情况呢？结果见下图。我们发现，沿着所有单元体的外表面都生成了生成了壳单元。

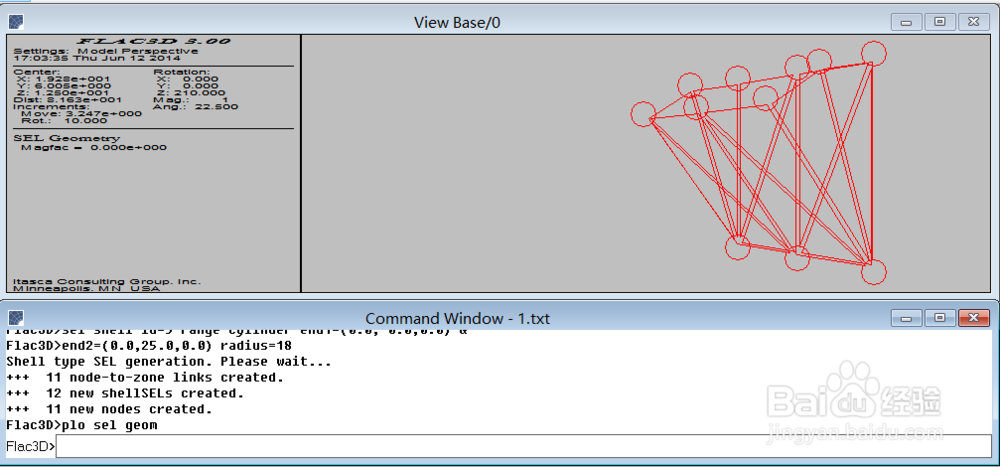

6、那么除了提供的 radius=24.5 可以生成外表面的壳单元外，其他的值是否可以呢？下面是radius=18的结果。我们看到，生成的壳单元完全一致。

7、plot add sel geom black black cid on scale=0.03plot add sel geom是显示生成的壳单元black black可以将壳单元的颜色设置成黑色cid on打开壳单元各个部分的编号标示scale=0.03将显示比例设置成0.03

8、下一节我们将介绍如何在隧道断面上生成壳单元。
