Revit MEP 2009实战教程15

1、在平面视图中点击设备或风道末端，在连接件所示符号处点击右键，选择“绘制风管”或“绘制柔性风管”。

2、根据需要设置管道的高度，点击鼠标左键绘制。

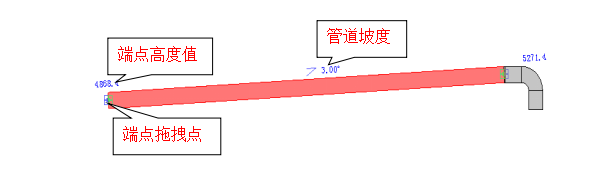

3、如有垂直风管，可直接修改“偏移”值，继欹爸葛端续绘制，不同高度的风管将被垂直管道连接。也可打开“项目浏览器”中的立面视图点击风管端点直接进行拖拽。

4、如需将项目中的设备或末端与已有的管道连接，点选末端，然后点击“选项栏”的按钮，再点击管道，系统将自动找到解决路径连接管道。

5、如需在管道中添加“风管管件”，设计栏“机械—风管管件”命令，在中载入需要的管件（如自制管件，则按路径寻找），在管道端点处按“Tab”捕捉风管连接件点击鼠标左键添加。

6、风系统绘制完毕后，可将鼠标左键放置在任意管道或构件处，按“Tab”键，如果系统中全部被虚线选中洵翌绦枞证明此风系统连接无误。也可使用菜单栏“工具—检查风系统”命令进行检查。
