Proe三维训练二十八之拉伸加厚草绘

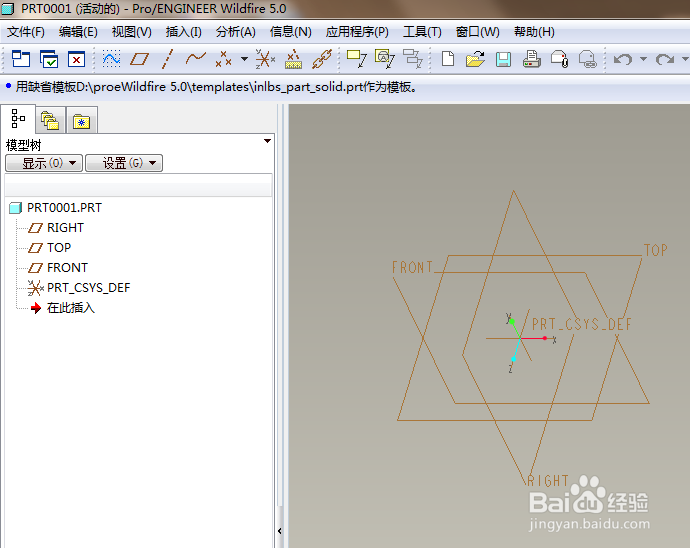

1、如下所示，打开Proe软件，新建一缺省的实体零件。

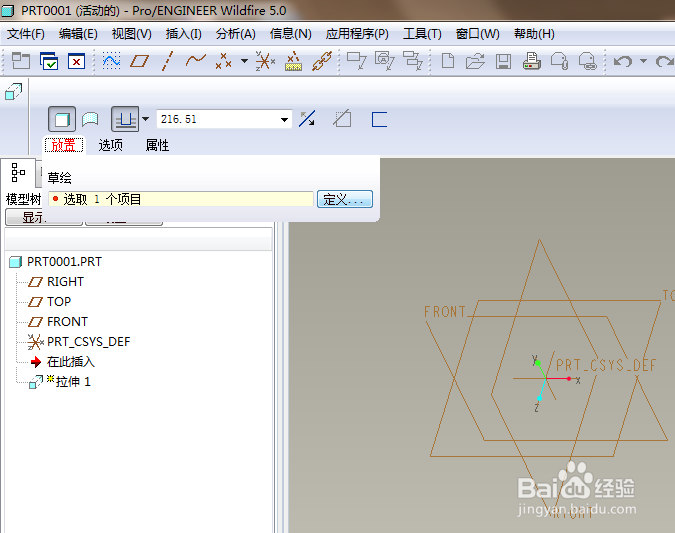

2、如下所示，点击右边工具栏中的拉伸命令，软件左上角点击“放置——定义”。

3、如下所示，点击基准坐标系中的front面，点击草绘对话框中的“草绘”，直接进入草绘环境。

4、如下所示，激活矩形命令，随意画一个矩形，点击右边工具栏中的√，完成并退出草绘。

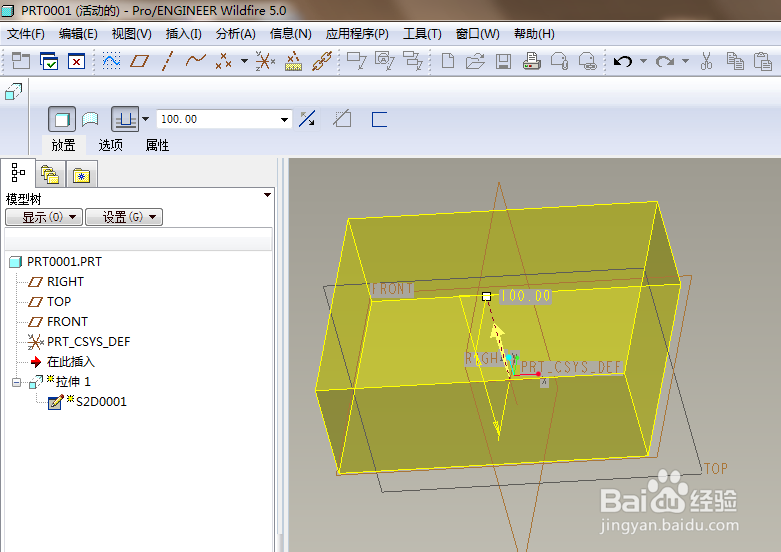

5、如下图示，回到拉伸界面，设置拉伸高度为100，

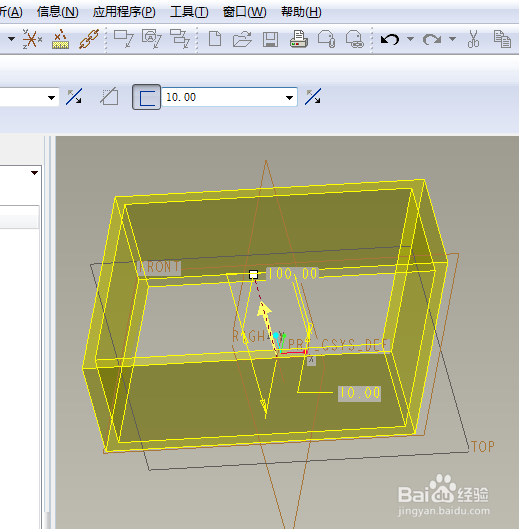

6、如下所示，点击“加厚草绘”图标，设置厚度为10，直接回车，完成并结束拉伸操作。

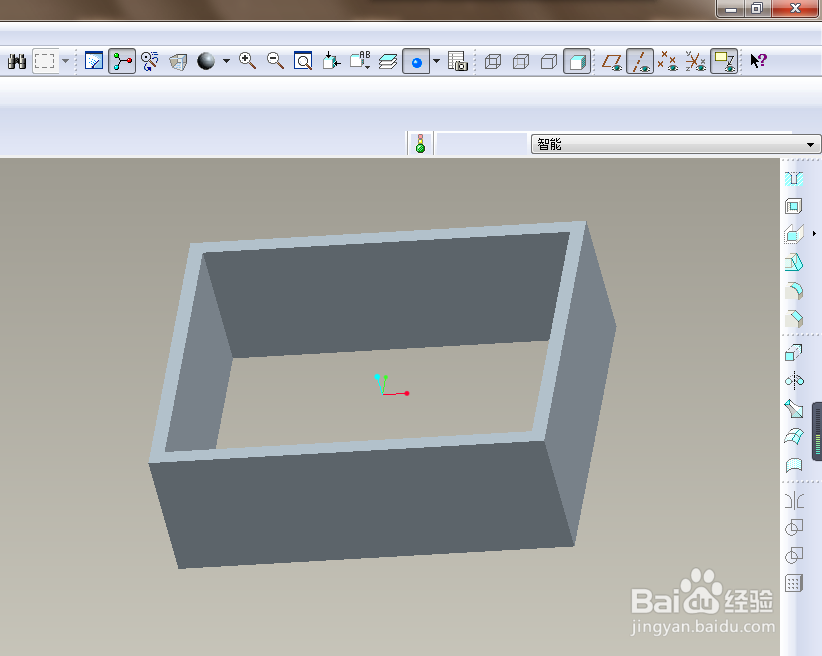

7、如下图所示，隐藏所有的基准，、、、、、至此，这拉伸加厚草绘的实体零件就创建完成了，本次训练结束。
