三相交流电路实验数据处理

1、1．加深理解三相交流调压电路的工作原理。2．了解三相交流调压电路触发电路原理。

2、三相交流调压电路带电阻负载在不同a时，电路的特性。

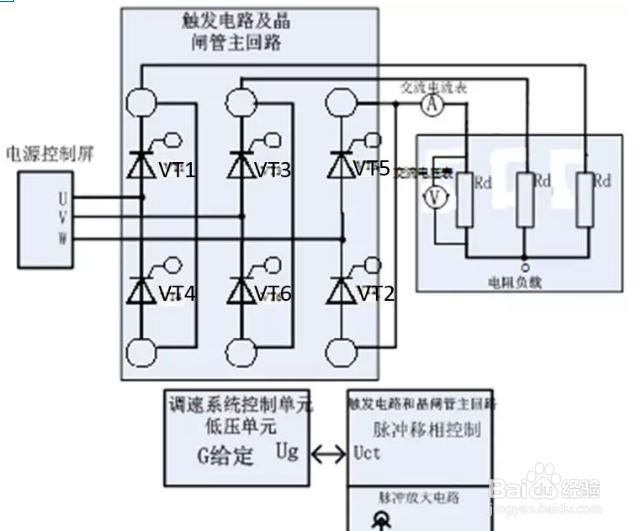

3、本实验的三相交流调压电路为鹩梏钔喔三相三线制。主电路由六个晶闸管组成，每一相的两个晶闸管反并联连接，三相分别接三个电阻负载Rd的一端，电阻Rd另一端短接（星形联结）。晶闸管采用双脉冲进行触发。

4、接线时，在其中一相中串联交流电流表，负载两端敛财醣沁并联交流电压表。脉冲放大及隔离处的Upc和“地”短接，I组晶闸管工作。可调电阻Rd选择900Ω电阻，且电路工作中可调电阻始终处于最大量程（逆时针旋转到底）。
