数显工频耐压试验装置

DBYD系列工频耐压试验装置（控制箱/台+试验变压器）采用了专业式标准绝缘机箱，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

DBYD系列工频耐压试验装置产品结构

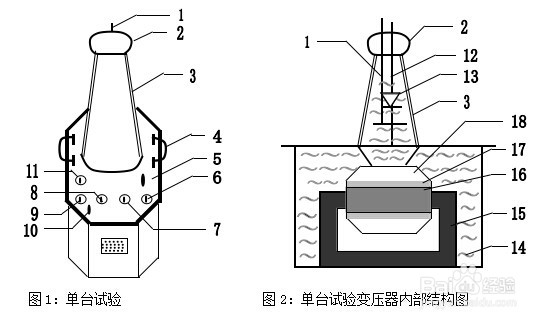

1、DBYD系列工频耐压试验装置采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

DBYD系列工频耐压试验装置工作原理

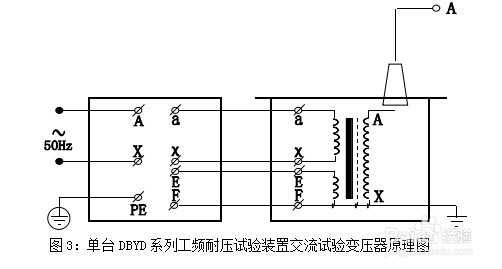

1、DBYD系列工频耐压试验装置为单相变压器，联结组标号Ⅰ.Ⅰ.用工频220V(10kVA以上为380V)电源接入(为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0～200V(或0～400V)电压输出至YD试验变压器的初级绕组，根据电磁感应原理在试验变压器高压绕组可获得试验所需的高电压。单台DBYD系列工频耐压试验装置交流试验变压器的工作原理图见图3

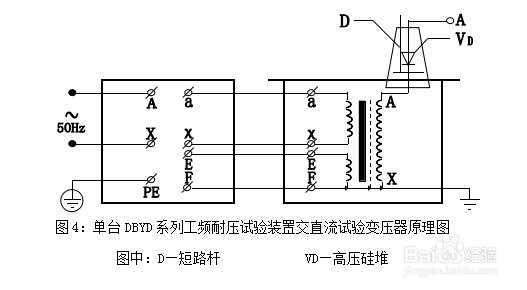

2、单台DBYD系列工频耐压试验装置交直流试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

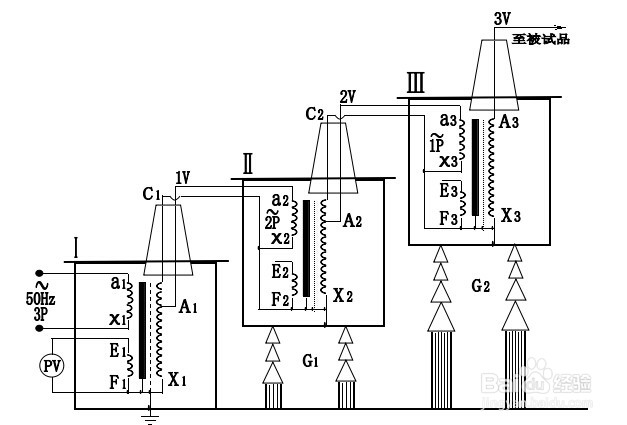

3、三台试验变压器串级获谀薜频扰得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。
