DBYD系列工频耐压试验装置

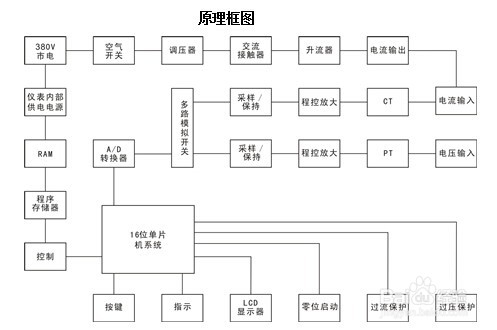

1、工作原理

（1）仪器测量线路包括一路电流测量回路和一路电压测量回路。

（2）电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。

（3）电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路。

（4）由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流／过压保护的功能。

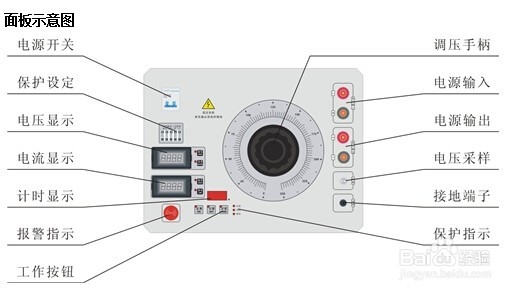

2、面板各部件说明

（1）电源开关：采用双通道空气开关来控制设备电源。

（2）保护设定：通过拨码开关来设定计时触发的电压及过流保护的动作值。

（3）电压显示：显示试验变压器高压侧实际输出电压及试验变压器仪表侧的电压。

（4）电流显示：显示试验变压器输入端电流值及试验变压器高压侧电流值。

（5）计时显示：以秒为单位显示耐压时间，每六十秒提示一次。

（6）报警指示：调压器处于零位合闸、过压及过流状态时，仪器发出提示信号。

（7）工作按键：包括合闸按钮、分闸按钮、计时按钮以及高压电压、仪表电压切换按钮和高压电流、低压电流切换按钮。

（8）保护指示：调压器在零位时，零位指示灯亮；仪器过压时，过压指示灯亮；仪器过流时，过流指示灯亮。

（9）接地端子：为了保证操作人员的人生安全及设备安全，仪器必须良好接地。

（10）电压采样：连接试验变压器的仪表端子，采集试验变压器仪表电压。

（11）电源输出：调压器输出端子。

（12）电源输入：将市电AC220V接入。

（13）调压器：在合闸状态下旋转调压器改变仪器电压输出的大小。

3、基本操作

1 计时触发电流

改变拨码开关的前三位数字来设定计时触发电压值，例如需要“5KV”计时，请将拨码开关的数位拨到“005”，其中“5”表示试验变压器高压侧电压。

2 过压保护

根据计时触发电压的大小来设定电压保护值，计时触发电压值的1.1倍即为电压保护的动作值 。过压保护后，为防止试验变压器瞬间断电带来的过电压，设备过压保护只是发出声光信号，并不切断仪器对试验变压器的供电及试验变压器的高压输出。出现过压保护后，先将调压器回到零位，再按下“分闸”按钮，将关闭电源开关。

3 过流保护

拨码开关的后两位为过流保护的设定值，设定值为低压侧电流值，例如，过流保护值设定为“10”时，仪器在低压侧电流达到10A后，设备自动切断输出电压，起到保护设备及被试品的作用。此时调压器回到零位后过流指示灯熄灭，零位指示灯亮，设备可以继续工作。

4 零位启动

为了保护被试品，试验变压器应从“0V”开始升压.当调压器处于零位状态时，按“合闸”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。
