单片机如何处理模数转换

1、电路需求：

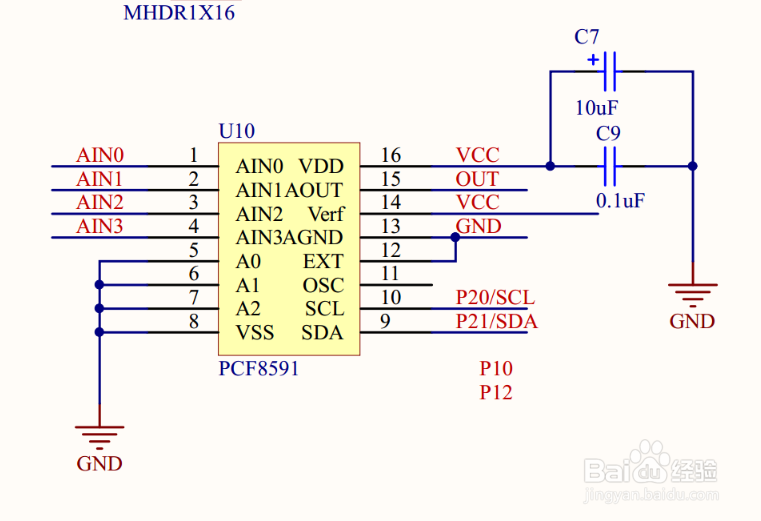

在一些旧式单片机如51/52等等，内部没有集成模数转换模块，所以此类芯片的开发板要学习模数转换，那就要借助外部模数转换电路。如图是采用模数转换芯片PCF8591的电路图。按图连接相应的电路即可。在一些增强性8050内核芯片就有一些含有模数转换模块的的芯片如STC15等。

2、原理：

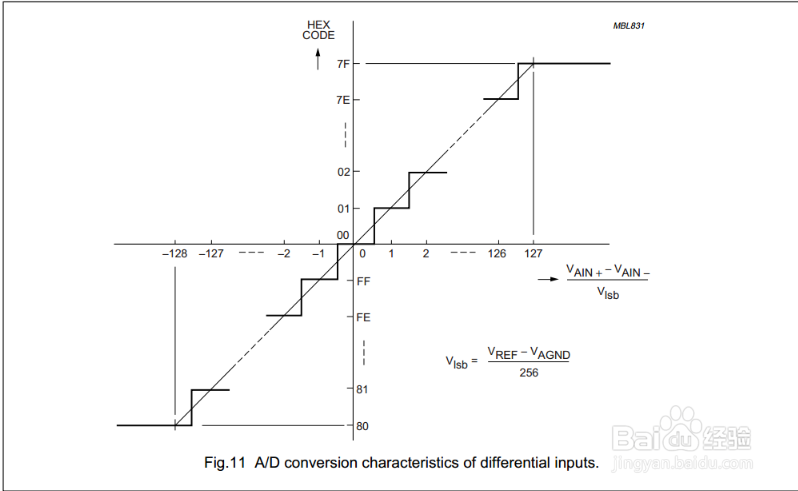

模数转换即是把输入电压与内部参考基准电压作比较，模块内部把基准电压分成很多个电压开关（如256个，精度为8位），输入电压与每个开关电压做比较，当输入电压的电压值与某个电开关的电压值相等或最接近时，该开关打开，开关对应的二进制编码即存储到存储器。这样就完成了一次模拟量到数字量的转换。

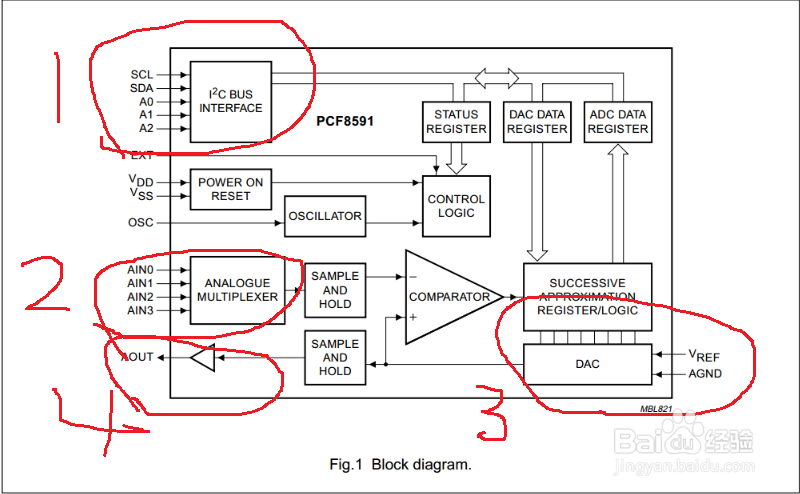

3、接口：

1：数据传输接口SCL、SDA（IIC协议），和芯片可设置地址A0-A2。

2：输入通道AIN0-AIN3

3：数模转换输出引脚AOUT

4：参考基准电压VREF及模拟地AGND

4、IIC协议底层：

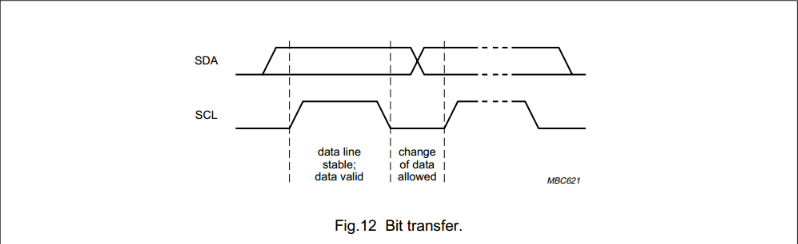

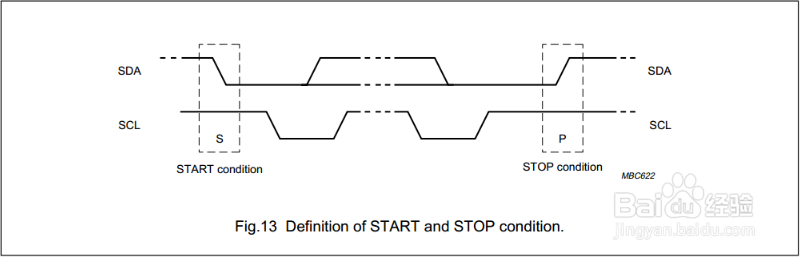

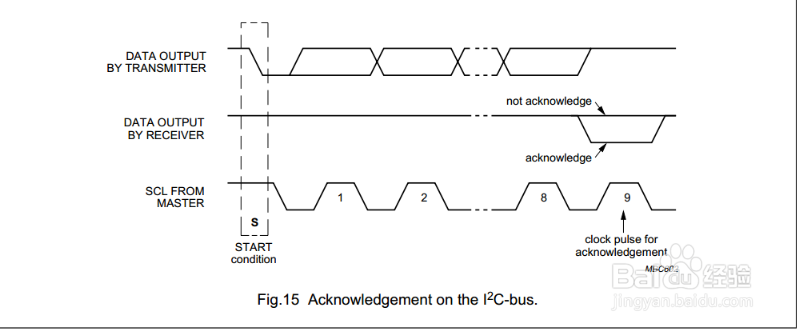

要想实现模数转换，首先你要去驱动它，使它工作。那么IIC协议则是驱动它一个规则。如开始信号，结束信号，应答信号，数据有效性，发送一字节，接收一字节等等。

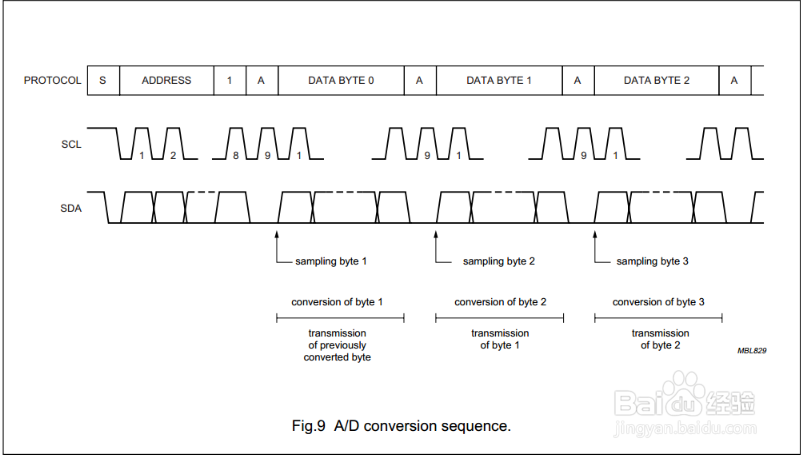

5、工作流程：

//AD转换函数unsigned char AD_zhuan(void){ unsigned char temp; PCF8591_start(); PCF8591_write(0x90);  //写入器件地址+ 数据读/写方向位----第一字节 PCF8591_write(0x02);  //写入控制字，器件功能设置----第二字节(单通道，通道2) PCF8591_start();    //从新开始新的操作， PCF8591_write(0x91);  //器件地址+读操作 temp = PCF8591_read(); //采集电压，放到temp里面 //读取AD/DA数据寄存器 Zhu_ack(1);       //采集完毕，主机应答 PCF8591_stop();     //关闭AD return temp;}
