压力传感器、高精度压力传感器使用说明

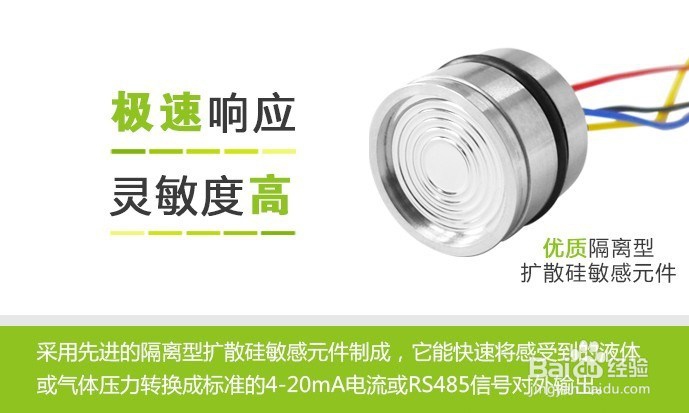

1、工作原理：压力传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。

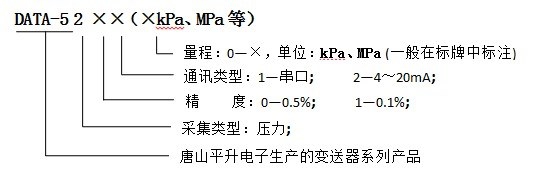

2、型号意义：DATA-5 2 ××（×kPa、MPa等）第一个×代表精度：0—0.5%;1—0.1%第一个×代表通讯类型：1—串口;2—4～20mA第三个×代表量程：0—×，单位：kPa、MPa (一般在标牌中标注)

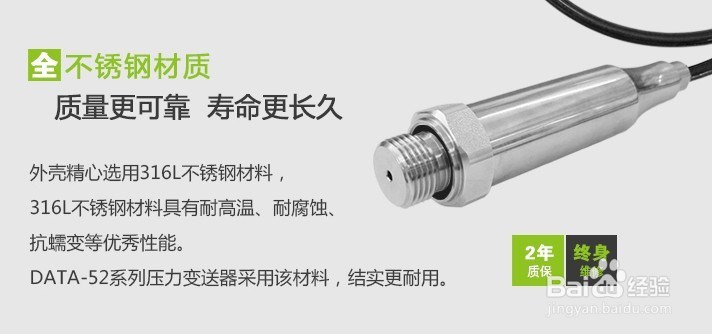

3、性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀）量程：0-10MPa输出信号：4-20mA；RS485供电电源：12/24V DC精度等级：0.1鬈熵痼霄%FS；0.5%FS环境温度：-10℃～80℃存储温度：-40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶传感器外壳：不锈钢1Cr18Ni9Ti 膜片：不锈钢316L电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）

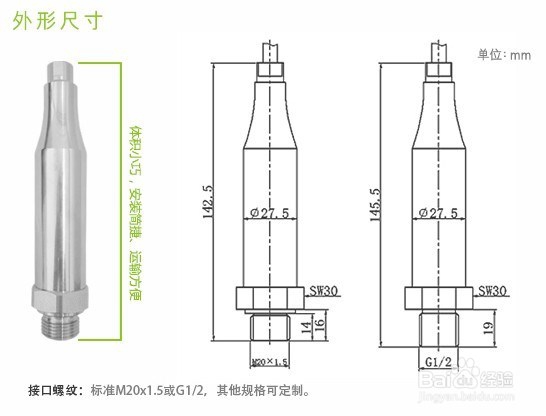

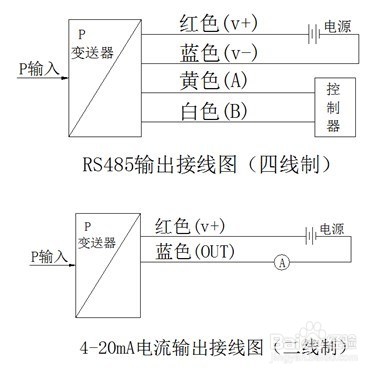

4、外形结构，如图：接线方法，如图：
