教你表控控制步进电机的设置方法

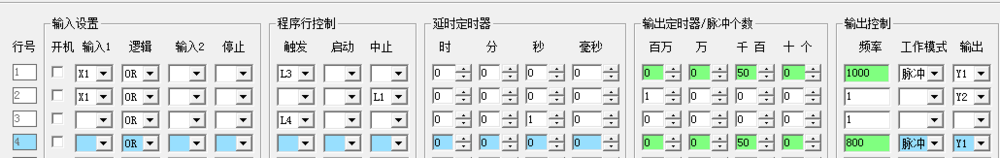

1、㈠按规定长度控制步进电机的正反向运行，正反向运行速度不同，功能设置如下：①、第1、2行由开关X1启动，第1行设置脉冲频率1000赫兹，脉冲个数5000个；第2行Y2设置为输出保持（Y2方向控制端不需要设置脉冲模式），正向运行。②、第1行脉冲输出结束自动停止，并终止第2行Y2，方向为反向；同时第1行触发第3行延时1秒钟（可根据情况设置），换向时候暂停一下。③运行，Y2没有输出不用设置，脉冲输出结束自动停止。

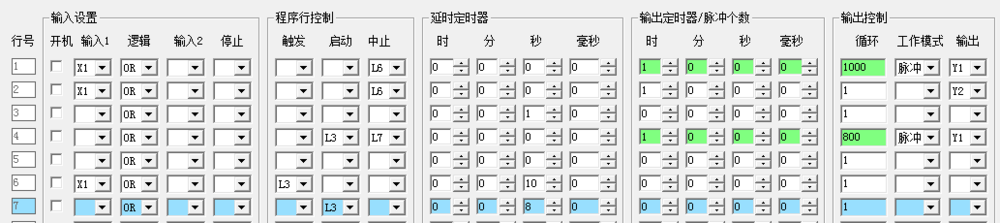

2、㈡按定时时间控制步进电机正反向运行，正反向速度不同，功能设置如下：①、X1开关同时启动第1行和第2行，第1行设置1百万脉冲个数，频率1000赫兹；第2行Y2正向。②、X1开关同时启动第6行的10秒的延时定时器，6秒延时到后中止第1、2行的Y1和Y2工作；同时触发第3行L3延时1秒，换向暂停。③、暂停1秒后启动第4行Y1输出脉冲，以800赫兹速度反向运行；同时启动第6行程序延时8秒，延时结束后中止第4行Y1工作。

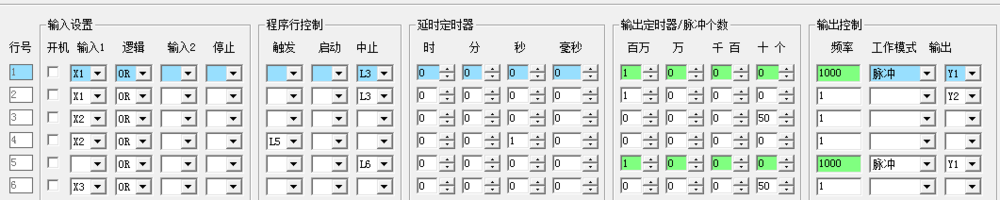

3、㈢按位置控制步进电机，正向到位停止，反囿鹣分胰向到位停止，X2是正向到位的感应开关，X3是反向到位的感应开关。①、第1、2行由开关X1启动，溟猫钽吟第1行设置脉冲频率1000赫兹，脉冲个数一百万个；第2行Y2设置为输出保持（长延时），方向为正向。②、正向运行到位X2感应开关动作使第3行中止第1、2行Y1和Y2工作，电机正转停止。③、感应开关X2使第4行工作，延时1秒钟（可根据情况设置），使换向时候暂停一下。④、第4行延时结束触发第5行输出脉冲，步进电机以频率800赫兹的速度（低速）反向运行。⑤、反向运行到位后，第6行设置的感应开关X3动作，中止第5行的Y1工作，反向运行结束。

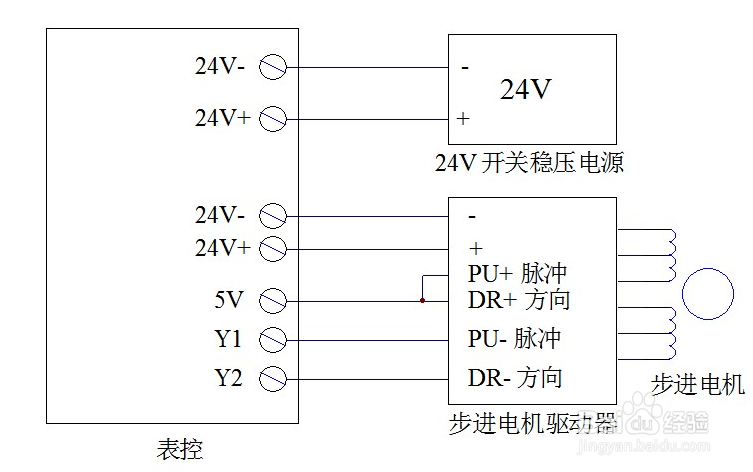

4、以上是三种基本的设置方法，根据基本的设置方法可以设置更多的、更为复杂的步进电机的运动控制。接线图
