UG10.0练习三维建模二百零五

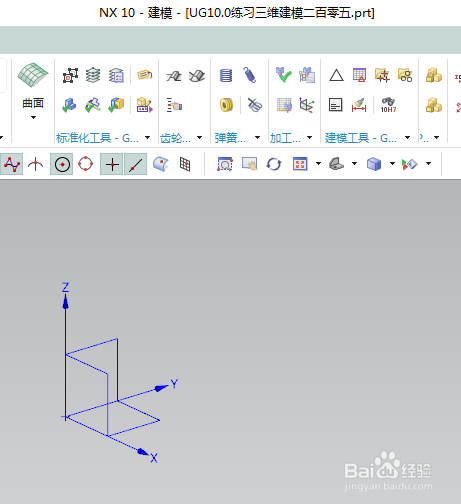

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百零五

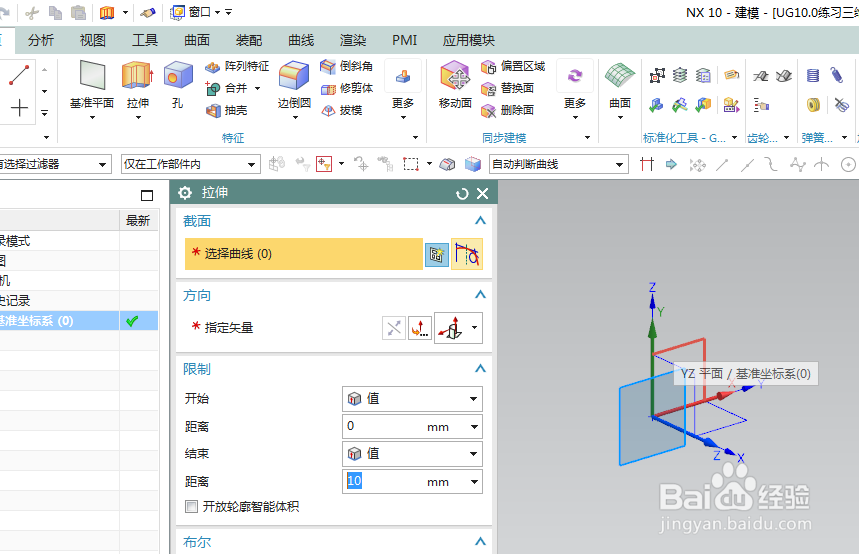

2、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

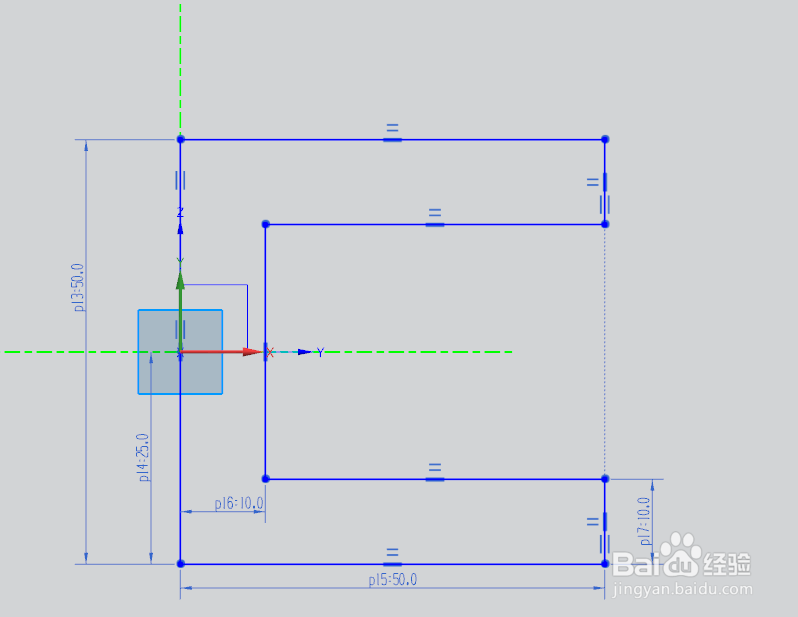

3、如下图所示，

激活轮廓命令，画一个开口向右的“凹”形轮廓，

添加几何约束，重合，相等，

激活快速尺寸命令，标注尺寸：左边线高50，半高25，左边空心宽10，上下空心宽10，下边线宽50，

点击完成，退出草图。

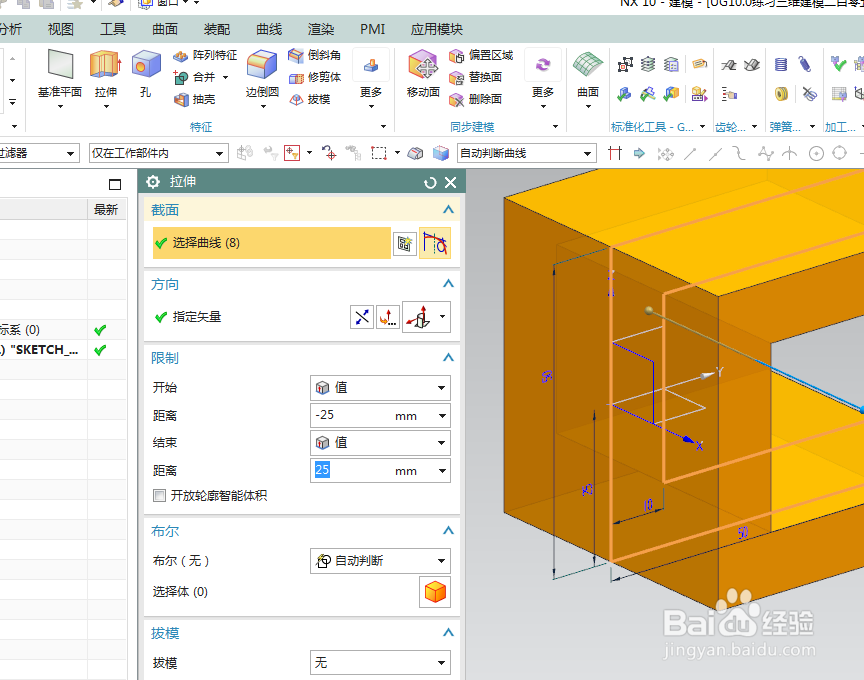

4、如下图所示，

设置限制：-25开始，25结束，

点击确定。

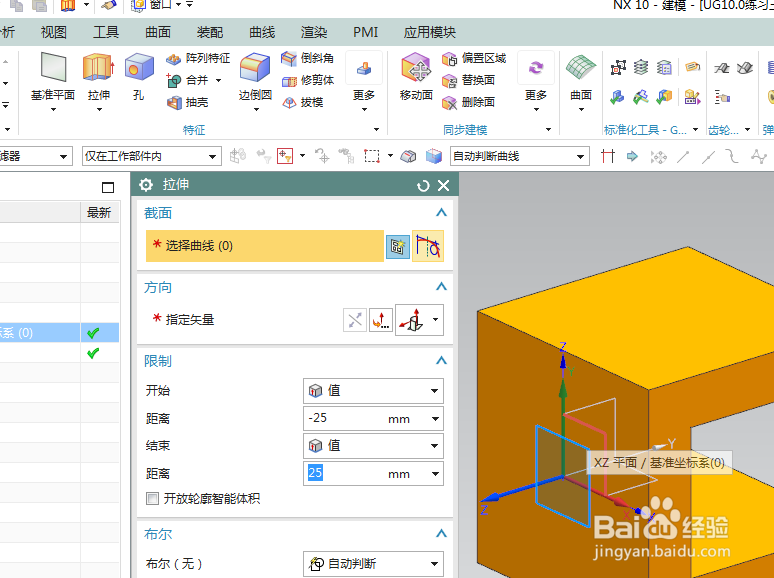

5、如下图示，

执行【拉伸——XZ平面】，直接进入草图。

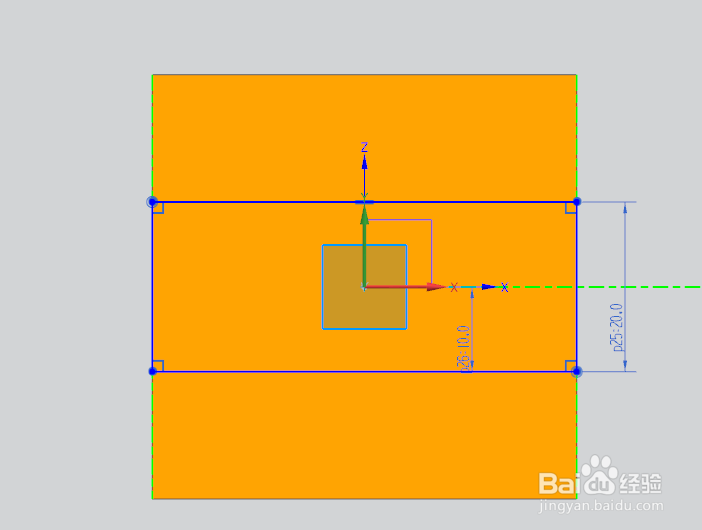

6、如下图所示，

激活矩形命令，画一个矩形，

激活快速尺寸命令，标注右边线高20，半高10，

点击完成，退出草图。

7、如下图所示，

设置限制：0开始，50结束，

布尔求和，

点击确定。

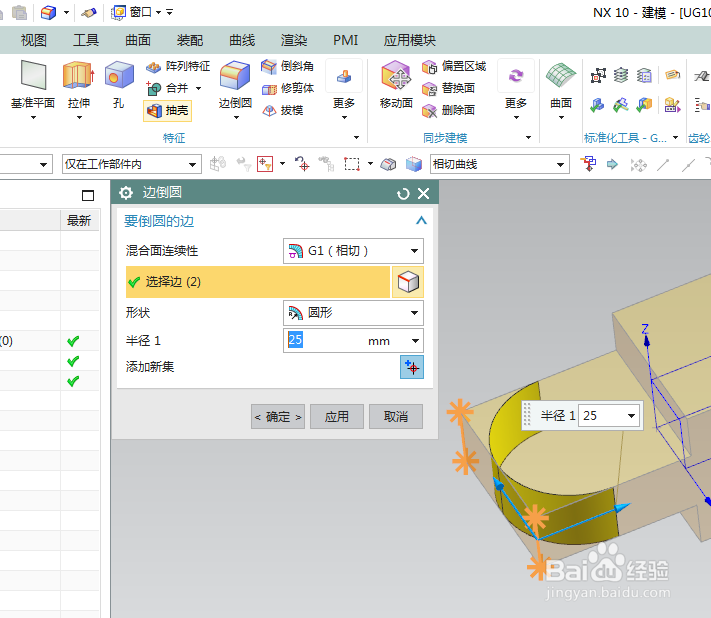

8、如下图所示，

点击工具栏中的边倒圆命令，

选中两个实体边线，

设置半径为R25，

点击应用。

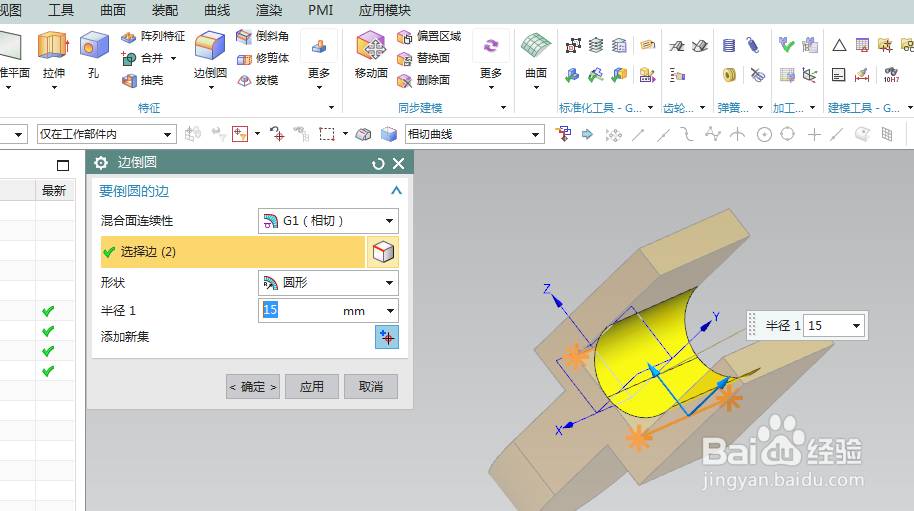

9、如下图所示，

设置半径为R15，

点击实体中的两条交线，

点击确定。

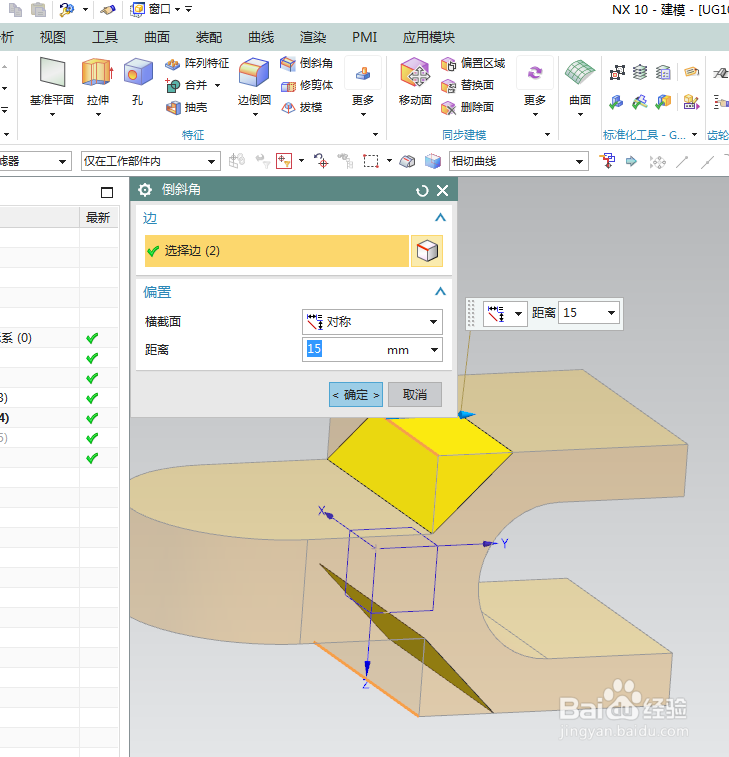

10、如下图所示，

点击工具栏中的倒斜角命令，

点击实体中的两条交线，

设置横截面对称距离为15，

点击确定。

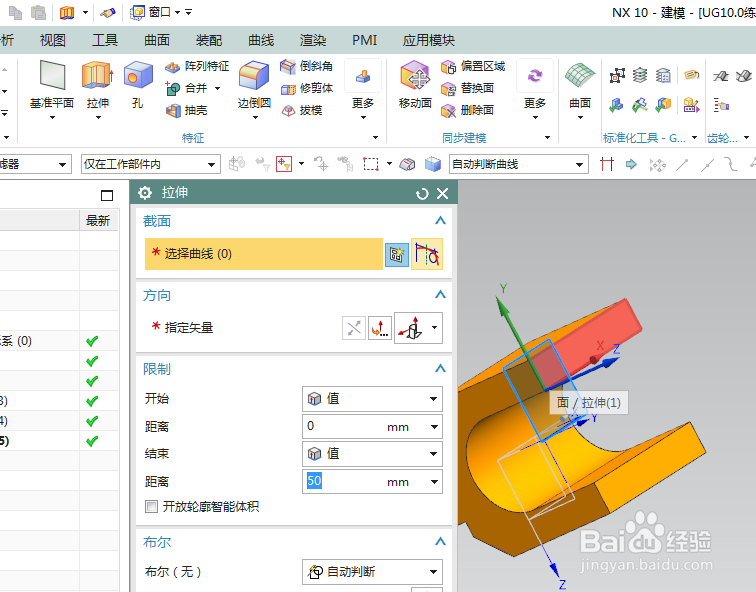

11、如下图所示，

点击工具栏中的拉伸命令，

点击实体中的红色平面，

直接进入草图。

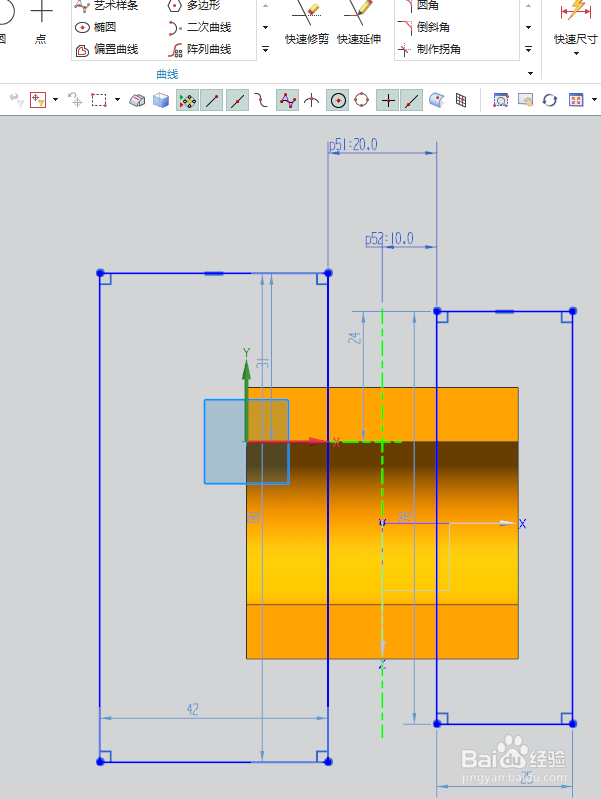

12、如下图所示，

激活矩形命令，画两个矩形，

激活快速尺寸命令，标注尺寸：宽度20，半宽10，

点击完成，退出草图。

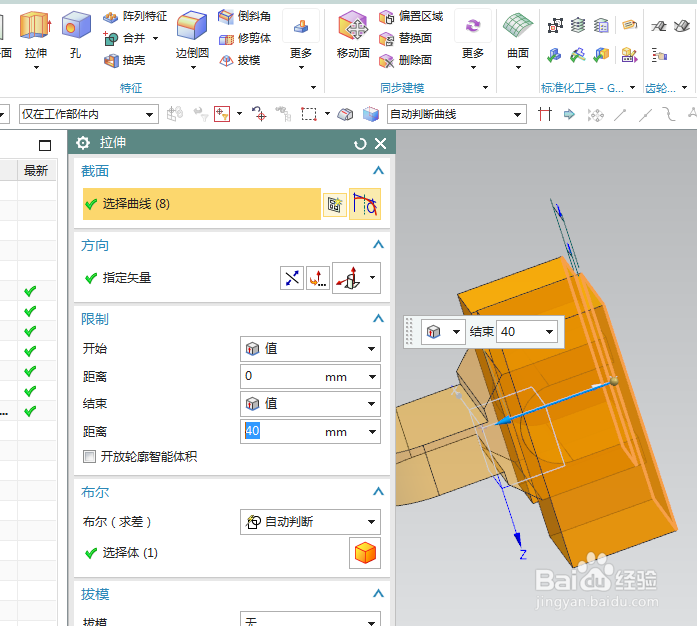

13、如下图所示，

设置限制：0开始，40结束，

布尔求差，

点击确定。

14、如下图所示，

点击工具栏中的孔命令，

指定点：圆心点，

设置形状为简单孔，直径25，深度30，

点击确定。

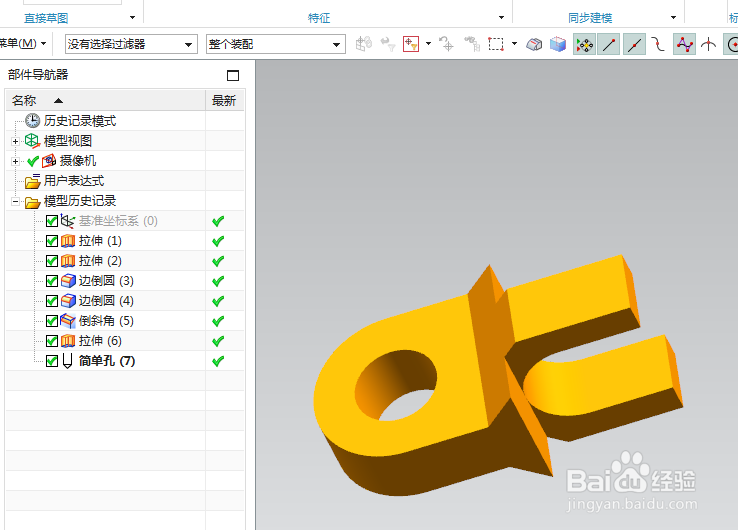

15、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，

本次练习结束。
