UG10.0练习三维建模二百七十二

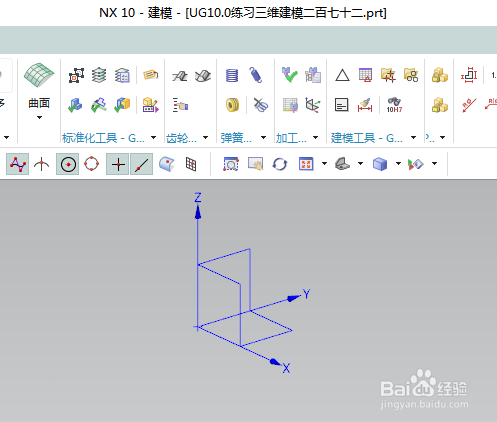

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百七十二

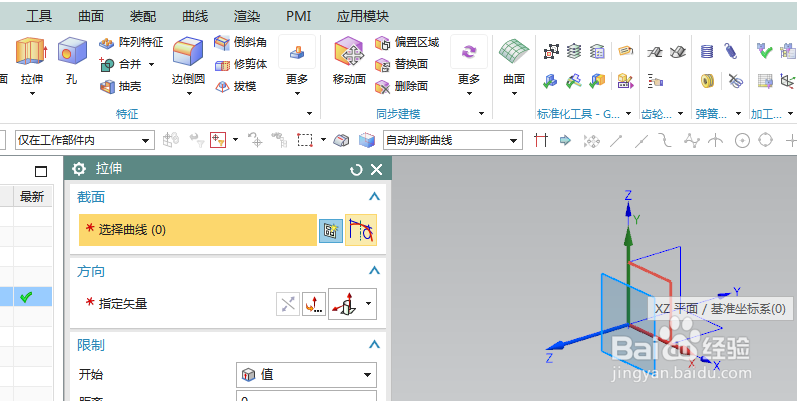

2、如下图所示，

执行【拉伸——XZ平面】，直接进入草图，

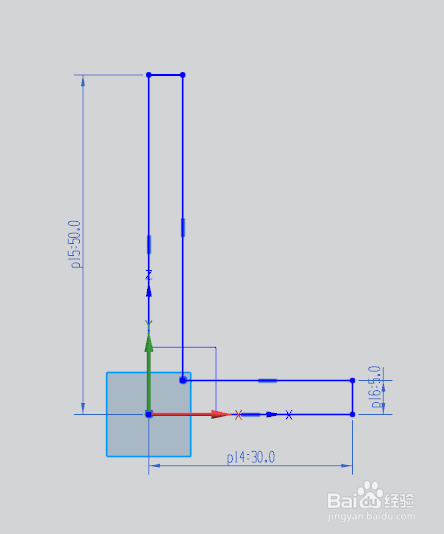

3、如下图所示，

激活轮廓命令，画一个空心的“L”，

添加几何约束，两个短边相等，

激活快速尺寸命令，标注尺寸：左边线高50，下边线宽30，右边线高5，

点击完成退出草图。

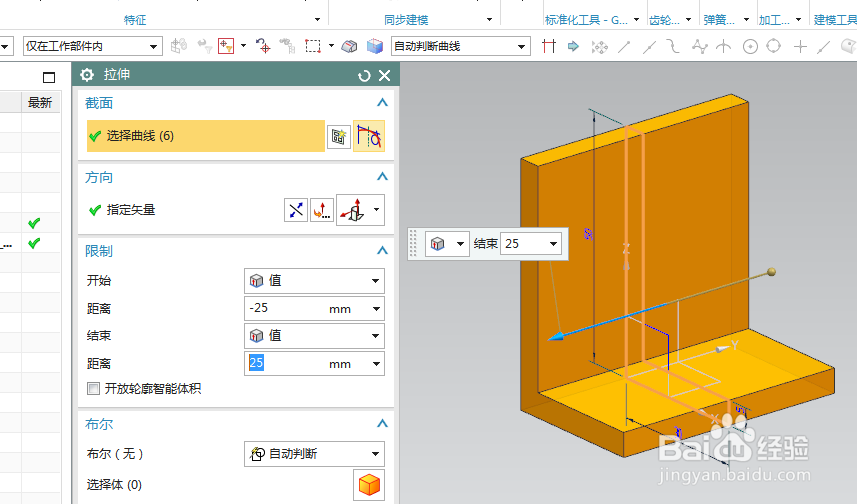

4、如下图所示，

设置限制：-25开始，25结束，

布尔无，点击确定，

5、如下图所示，

点击工具栏中的倒斜角命令，

选中四条短边，设置横截面对称距离为5，点击确定，

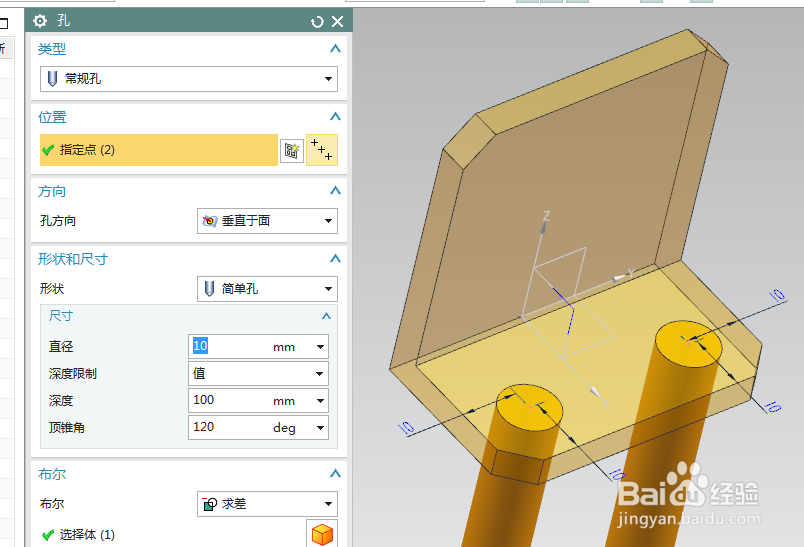

6、如下图所示，

点击工具栏中的孔命令，

指定点：两个点，一个距离左边10，一个距离右边10，都距离下边10，

设置形状为简单孔，直径10，深度默认100，

点击确定，

7、如下图示，

点击工具栏中的拉伸命令，点击实体上的红色平面，

直接进入草图，

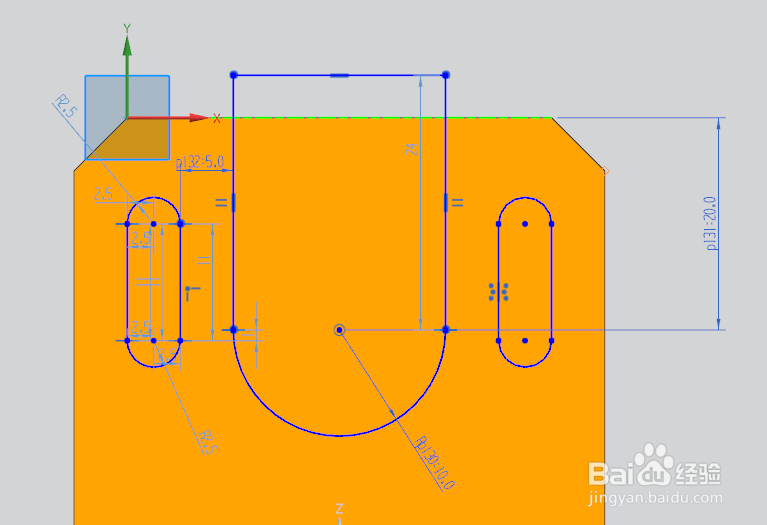

8、如下图所示，

激活轮廓命令，在中间画一个封闭的“U”形轮廓，添加几何约束，相等，相切，圆心点在纵轴上，双击修改半径为R10，

激活轮廓命令，在坐标画一个封闭的“U”形环轮廓，添加几何约束，相等，相切，双击修改圆心距11，半径为R2.5，

激活镜像曲线命令，将左边的U形环通过纵轴镜像到右边来，

点击完成，退出草图，

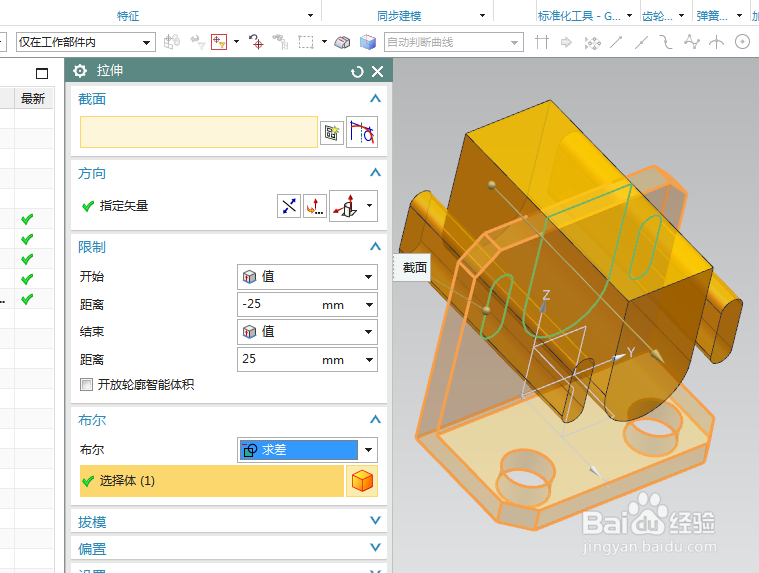

9、如下图所示，

设置限制：默认-25开始，25结束，

布尔求差，

点击确定，

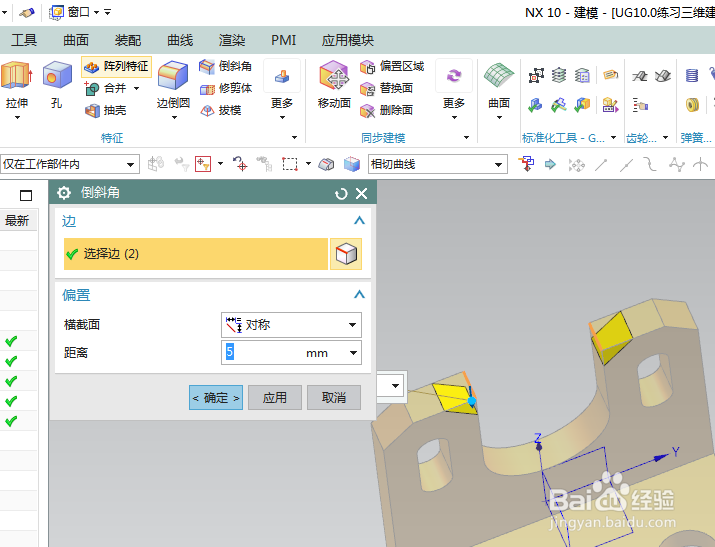

10、如下图所示，

点击工具栏中的倒斜角命令，

选中两条短边，设置横截面对称距离为5，点击确定，

11、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，

本次练习结束，
