cadence16.6 学习019-如何设置PCB非电气栅格

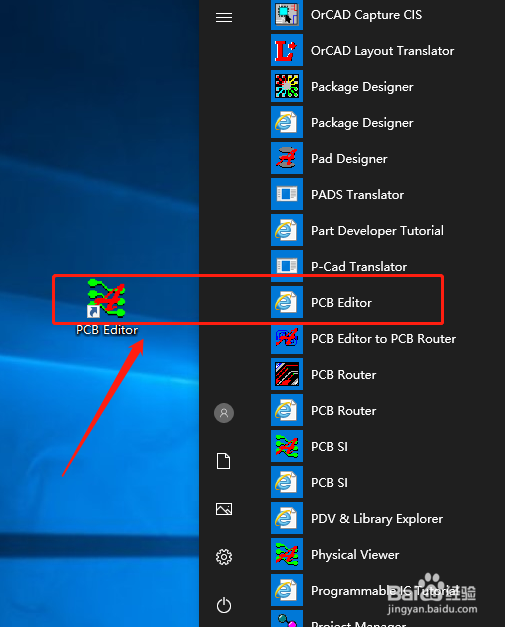

1、第一步,从开始菜单中打开cadence文件夹,从选项中选择PCB Editor,如图所示;
2、第二步,双击PCB Editor图标,下图就是工作界面;

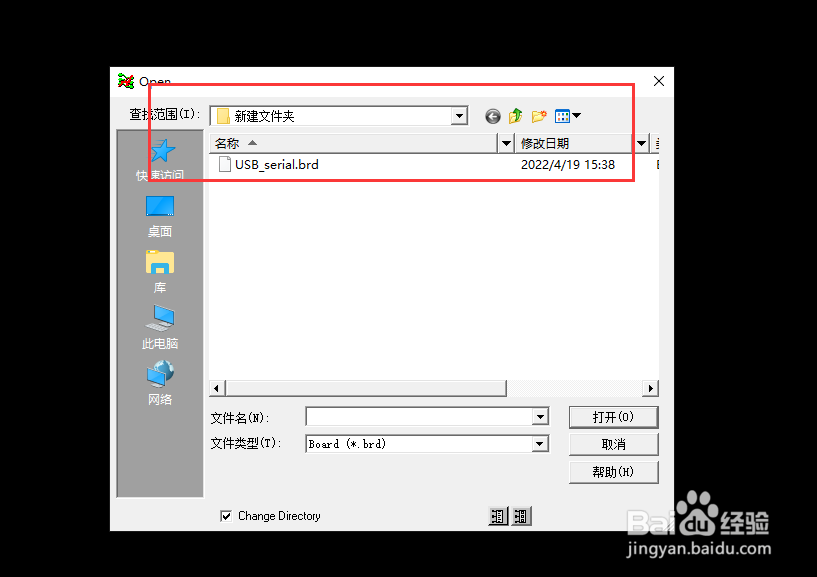

3、第三步,依次从菜单栏中选择open,从路径中找到保存的brd文件,双击打开;

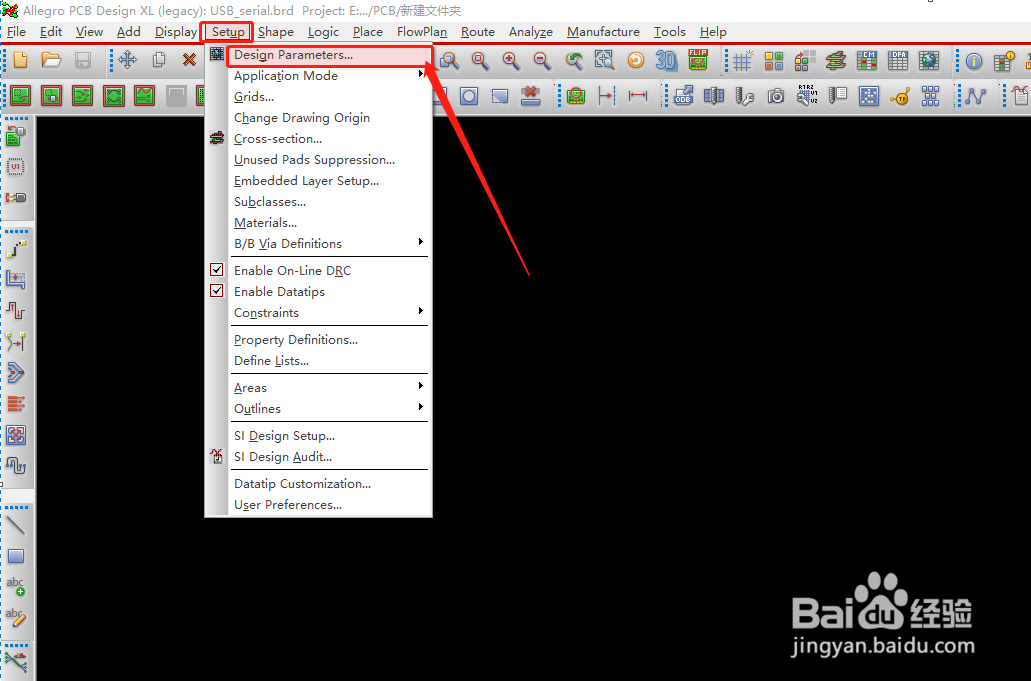

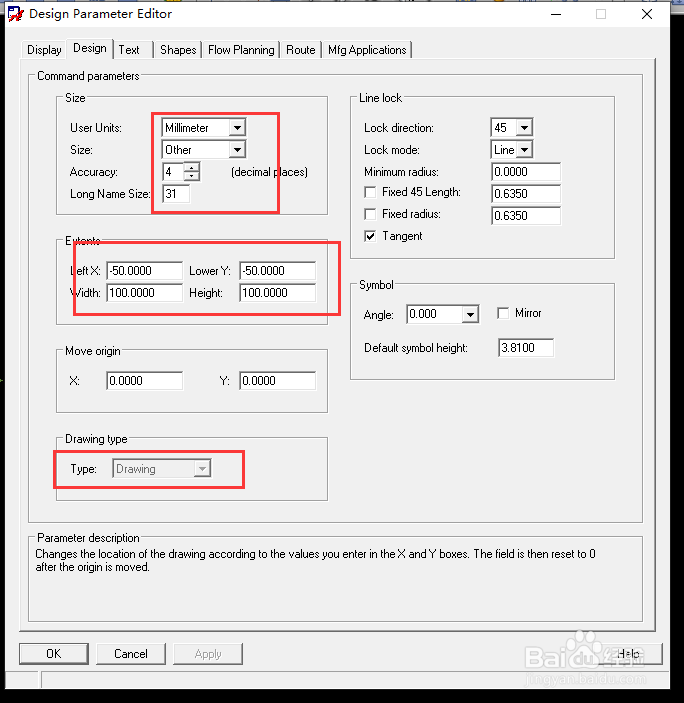

4、第四步,菜单栏中依次选择setup-design parameters,按照图示设置参数;
5、第五步,菜单栏中选择setup-grid,然后在弹出窗口中设置以下参数,点击确定,就能看到霹葺檠溥非电气栅格点了;
