UG10.0如何建模红色月牙吊坠？

1、如下图所示的，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“红色月牙吊坠”。

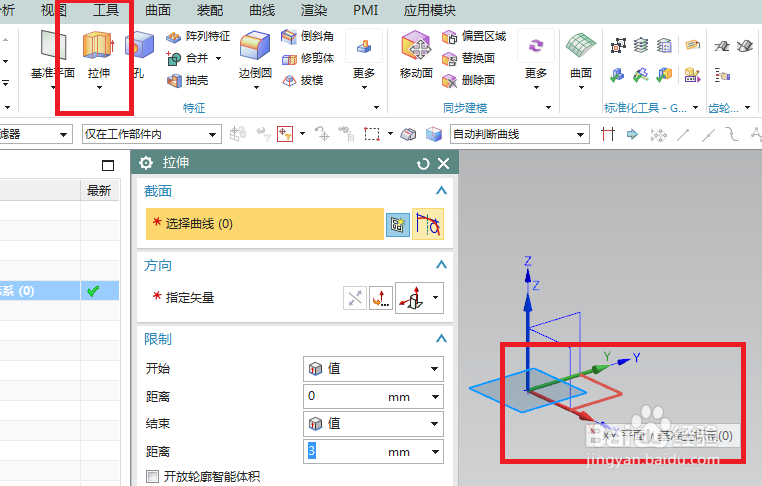

2、如下图所示，

点击工具栏中的“拉伸”图标，激活拉伸命令，

点击基准坐标系中的XY平面，直接进入草图。

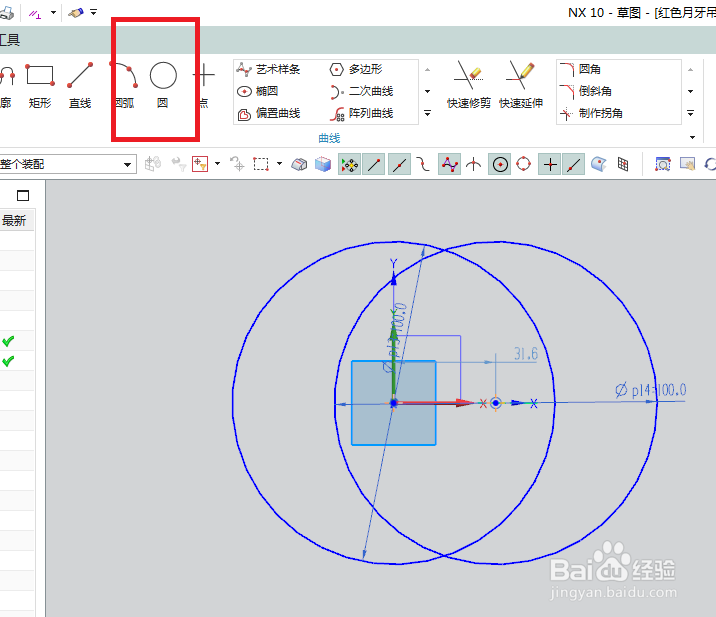

3、如下图所示，

点击工具栏中的“圆”命令，

画两个圆，

双击修改两圆直径为ø100，

添加几何约束，左圆圆心与坐标原点重合，右圆圆心在横轴上，

手动移动右圆，使两圆相交，合适即可。

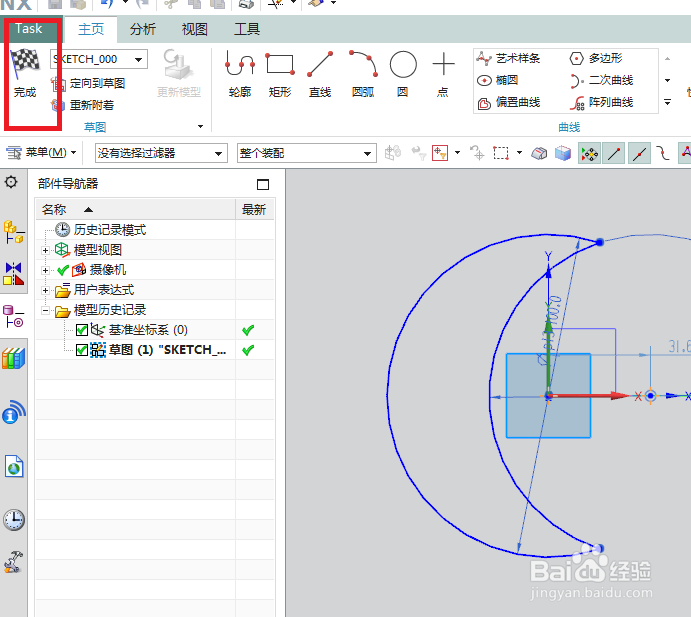

4、如下图所示，

点击工具栏中的快速修剪命令，

点击“完成”退出草图。

5、如下图所示，

回到拉伸对话框，

设置限制为：从0开始，距离10，

点击确定。

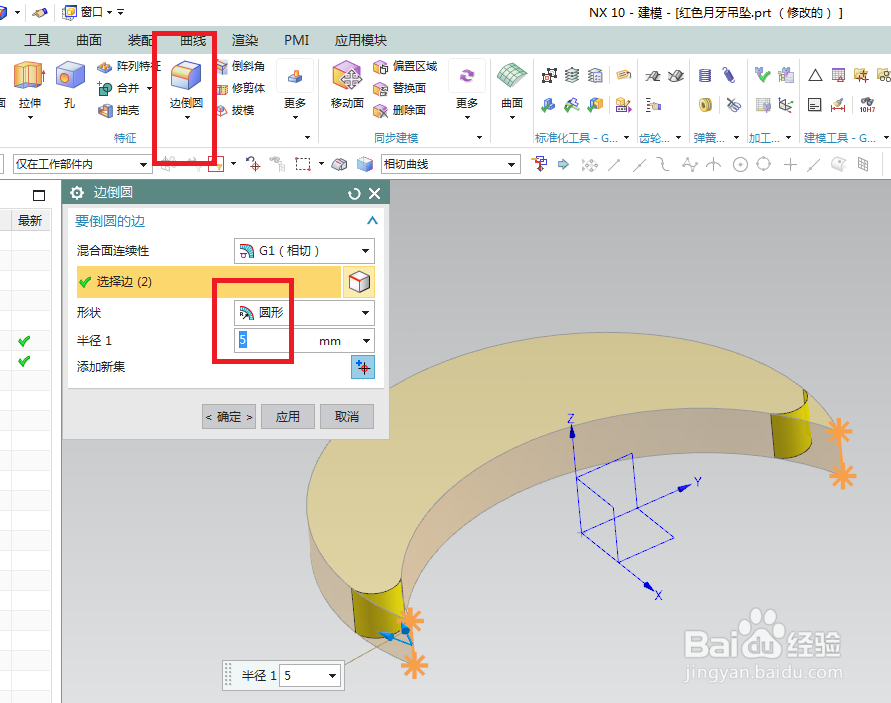

6、如下图所示，

点击工具栏中的边倒圆命令，

点击实体中的两头边线，

对话框中设置半径为5，

点击“应用”。

7、如下图所示，

点击实体中的上下两条边线，

点击“确定”。

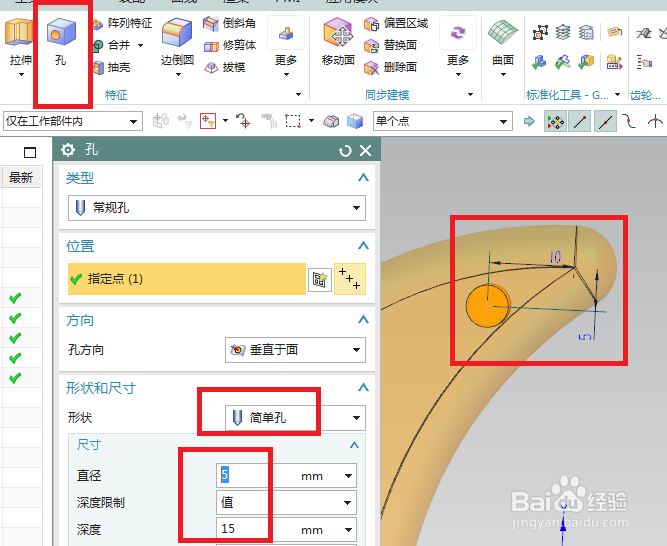

8、如下图所示，

点击工具栏中的“孔”，

点击实体中的平面，指定点，

形状设置为“简单孔”，

设置直径为5，

点击确定。

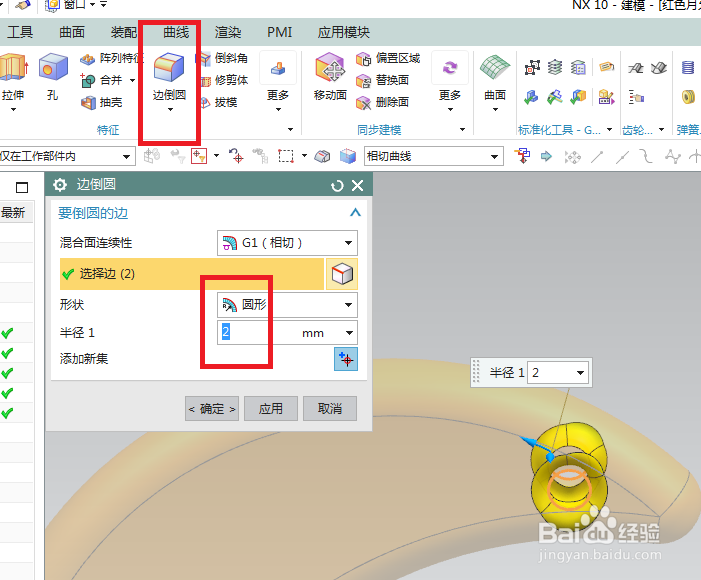

9、如下图所示，

点击工具栏中的边倒圆命令，

点击实体中的内孔两个边线，

对话框设置半径为2，

点击确定。

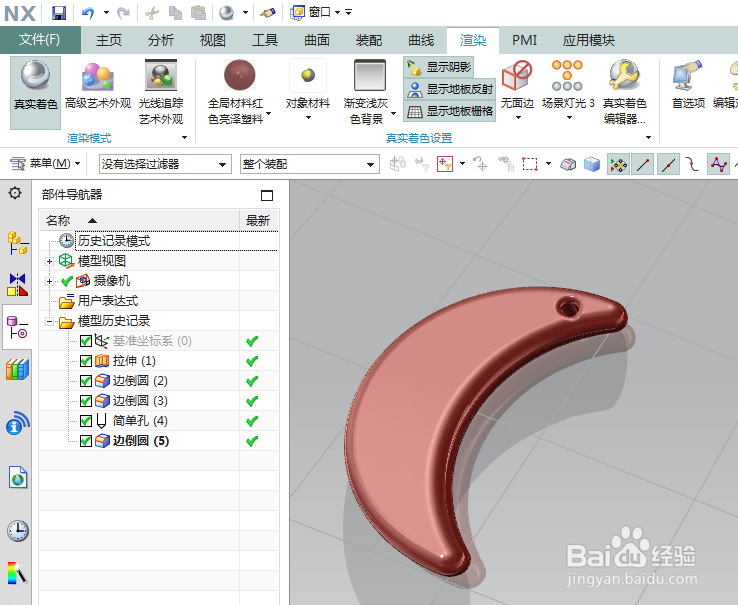

10、如下图所示，

隐藏基准坐标系，

将显示改成着色，

执行【渲染——真实着色——全局材料红色亮泽塑料】，

——

至此，

一个红色月牙吊坠建模完成。
