HD-2134D 电缆故障诊断仪工作原理

HD-2134D型采用现代数字通信中常用的一种数字调制和解调方式PsK(phase shift keying 调制和解调方式),即相移键控调制和解调方式完成带电电缆识别。

在PSK中在最简单的是二进制调制信号产生0和1载波相位来表示信号占和空或者二进制1和O。称为2PSK或BPSK。

本仪器的接收机对2PsK信号的解调为同步解调方式。同步信号的获得可以采用全波整流2倍频法,或者用锁相环倍频法获得同步信号。

在2PSK中,能识别信号的相位是其可以用于电缆识别的理论依据。例如发射的2PSK数字信号为10100101,接收时,在被测电缆上解调的信号为10100101,表示该电缆为要识别的电缆。如果相位相反了(其它并行的电缆),识别为01011010。说明这些电缆均不是要找的电缆。

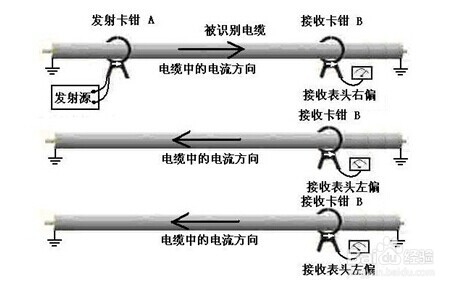

带电电缆识别的原理如图所示:

采用相移键控调制和解调方式进行带电电缆识别的最大优点是:通过电流卡钳耦合到电缆上的信号的平均电位为零。不会存在电流卡钳过流饱和问题,可以通过加大信号幅度的办法大大提高探测识别距离。可靠保证电缆识别的唯一性。这是其它传统的仅靠识别电流的大小和方向的方法不可比拟的。并且大大提高了电缆沿线的强大工频干扰和高频电磁干扰。

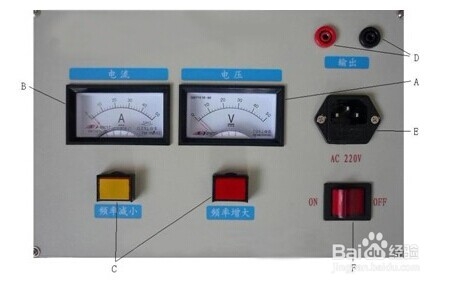

识别仪电源面板布局:

A:电压指示:显示电源输出电压值。

B:电流指示:显示输出电流瞬时平均值。

C:“频率调节”旋钮:用来调节输出电源断续频率,接收机显示信号闪动频率应和电源输出频率一致。

D:输出插孔:使用时将发射前的插棒插入,并注意插紧。

E:“测试按键”:按下该键电源开始输出,弹起则不输出。

F:电源插座:识别仪主机电源输入插座,带保险丝座。

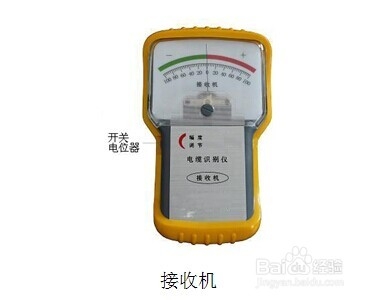

手持接收机:
