在catia软件中展开命令如何使用

1、首先我们打开catia软件，点击开始，选择创成式外形设计模块，弹出对话框，点击确定。

2、进入创成后，点击草图选择xy面，绘制如下图形，并退出草图进行拉伸和倒圆角。

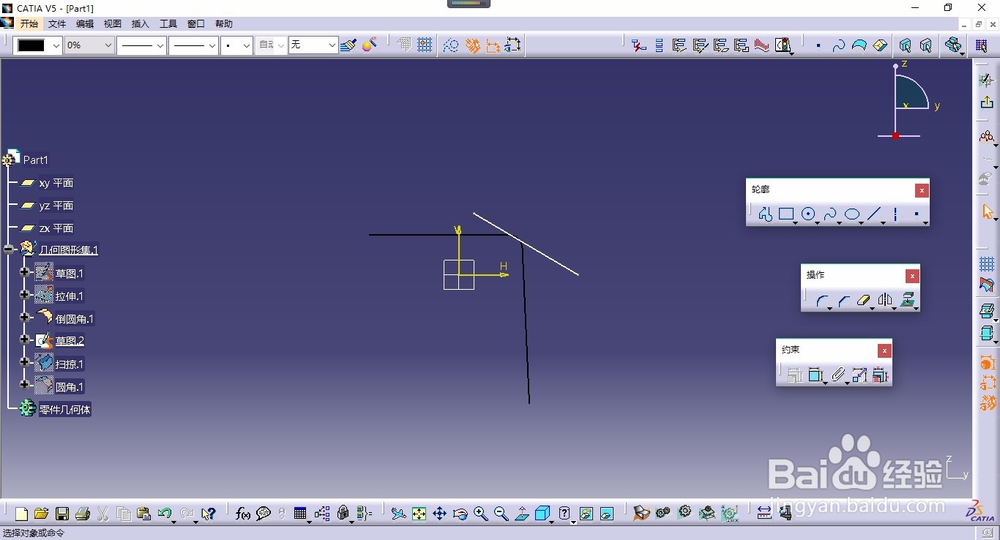

3、点击草图，选择xy面，绘制一条直线，如下图所示。

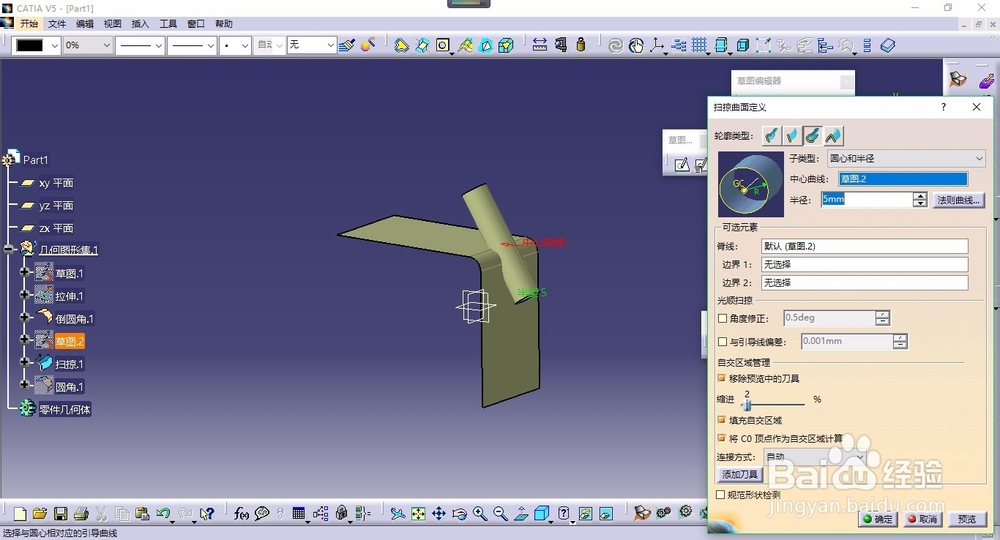

4、退出草图，点击扫掠命令，选择圆心和半径，中心曲线选择直线，半径设置为5mm，点击确定。

5、点击面面倒角，选择扫掠1和圆角1.倒角大小选择为3mm。点击确定。

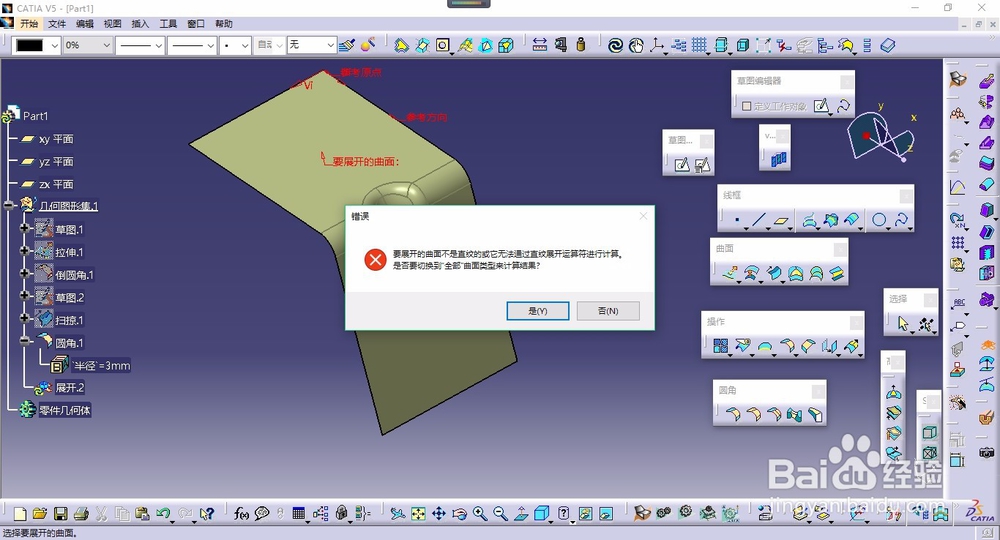

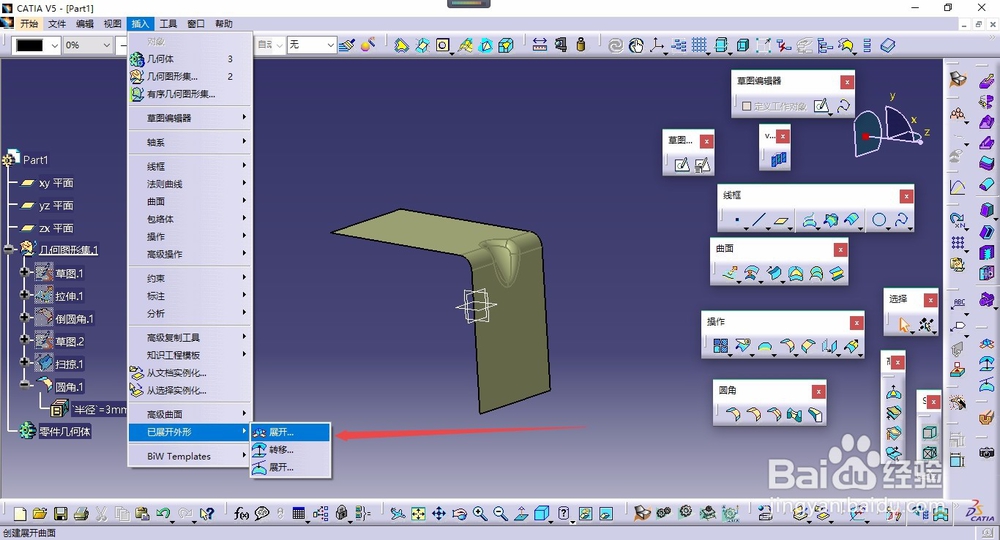

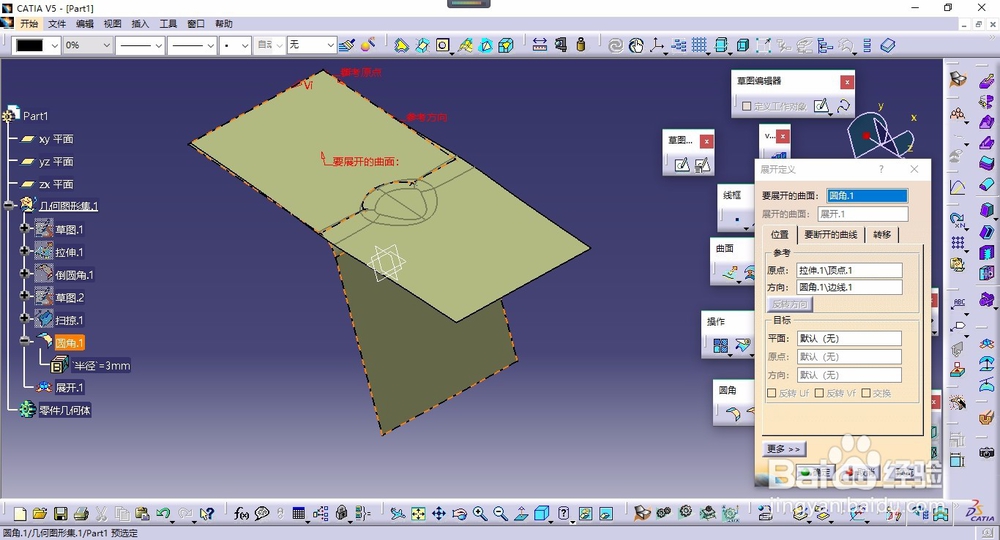

6、点击插入，选择已展开箍鲂遥哒外形，选择第一个展开命令。弹出对话框选择面，点击确定，弹出对话框在此点击确定，则该零件已经展开。你学会了吗？是不是很简单呢！
