CATIA如何投折弯件的展开视图

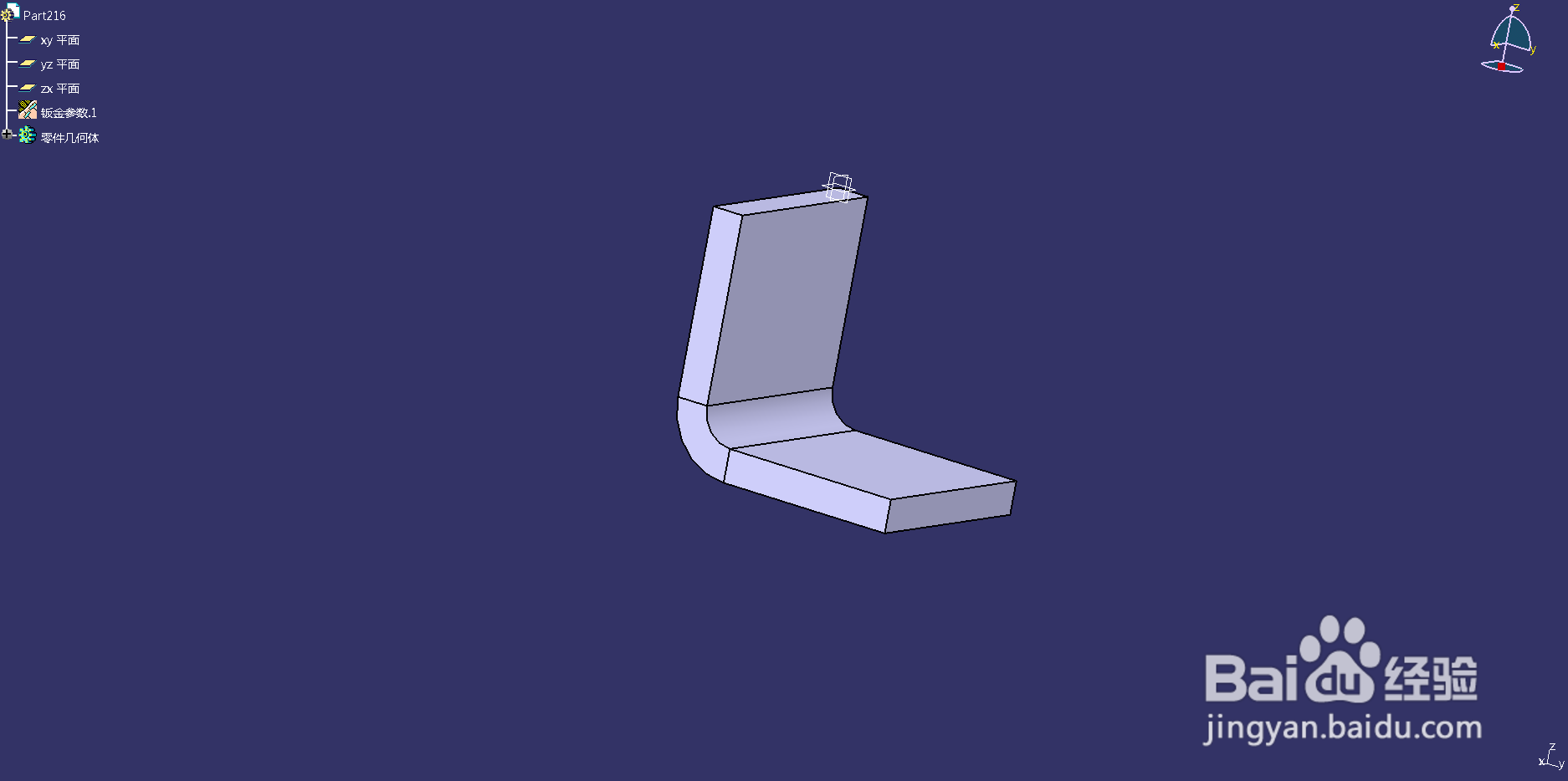

1、首先，打开一个简单的折弯零件；

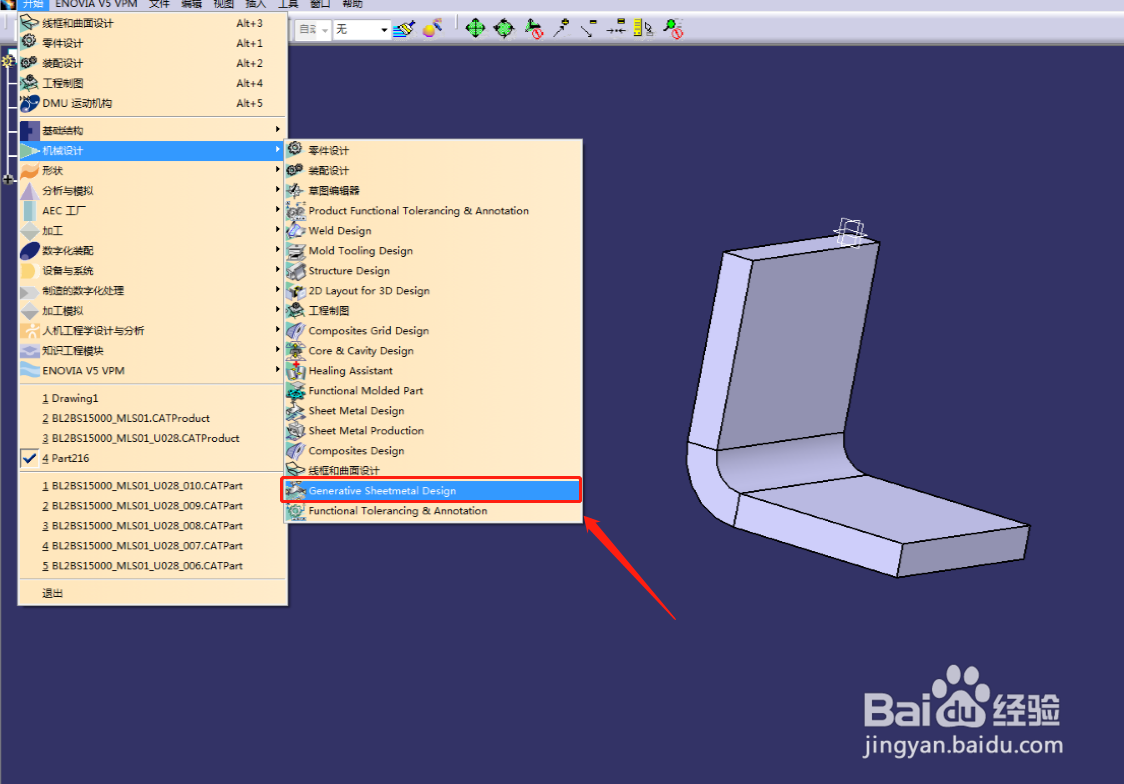

2、依次点击左上角的“开始”--“机械设计”--“Generat坡纠课柩ive Sheetmetal Design”，进入对应的设计平台；

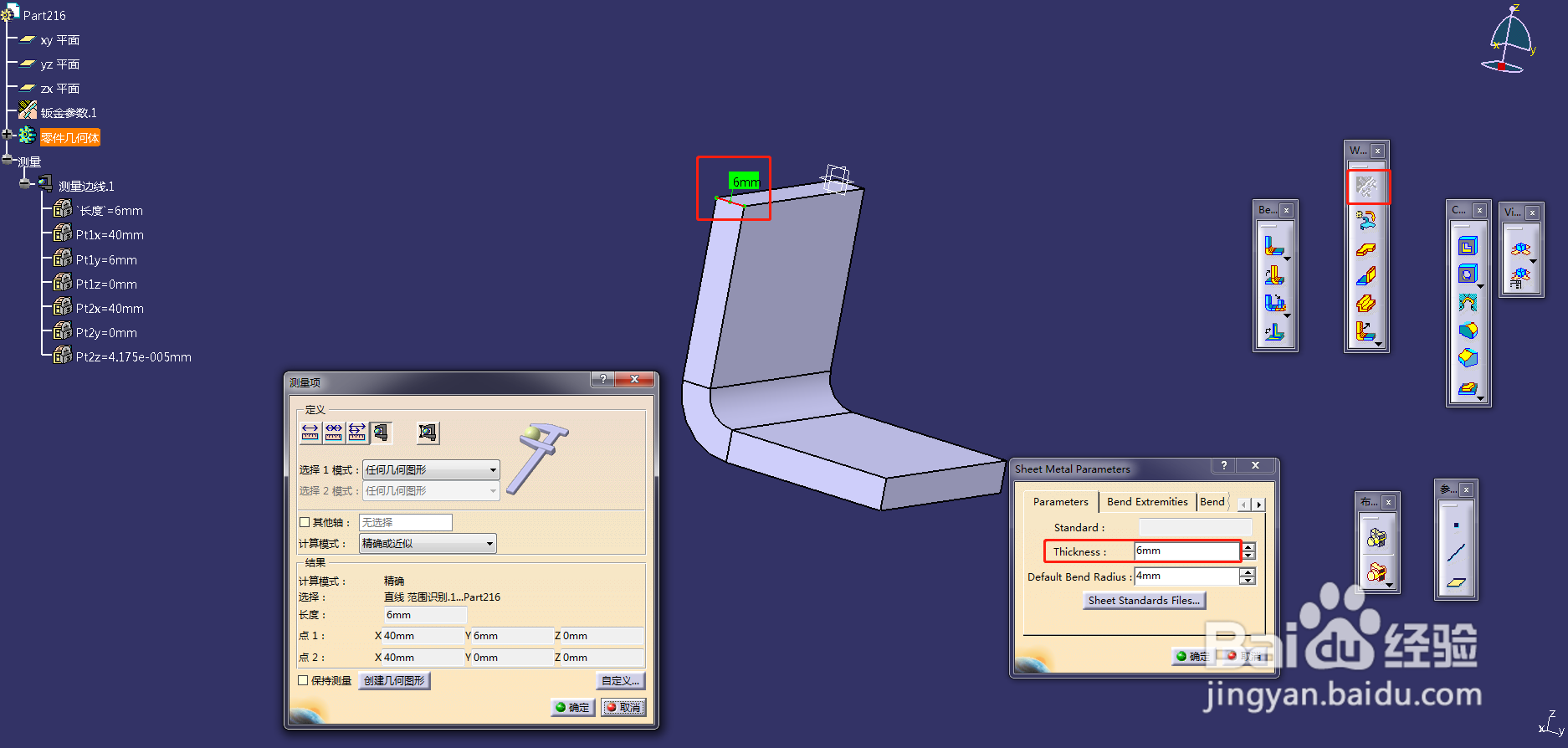

3、选择“Walls”中的“Sheet Metal Parameters”，设置板件厚度，此处需和3D厚度一致；

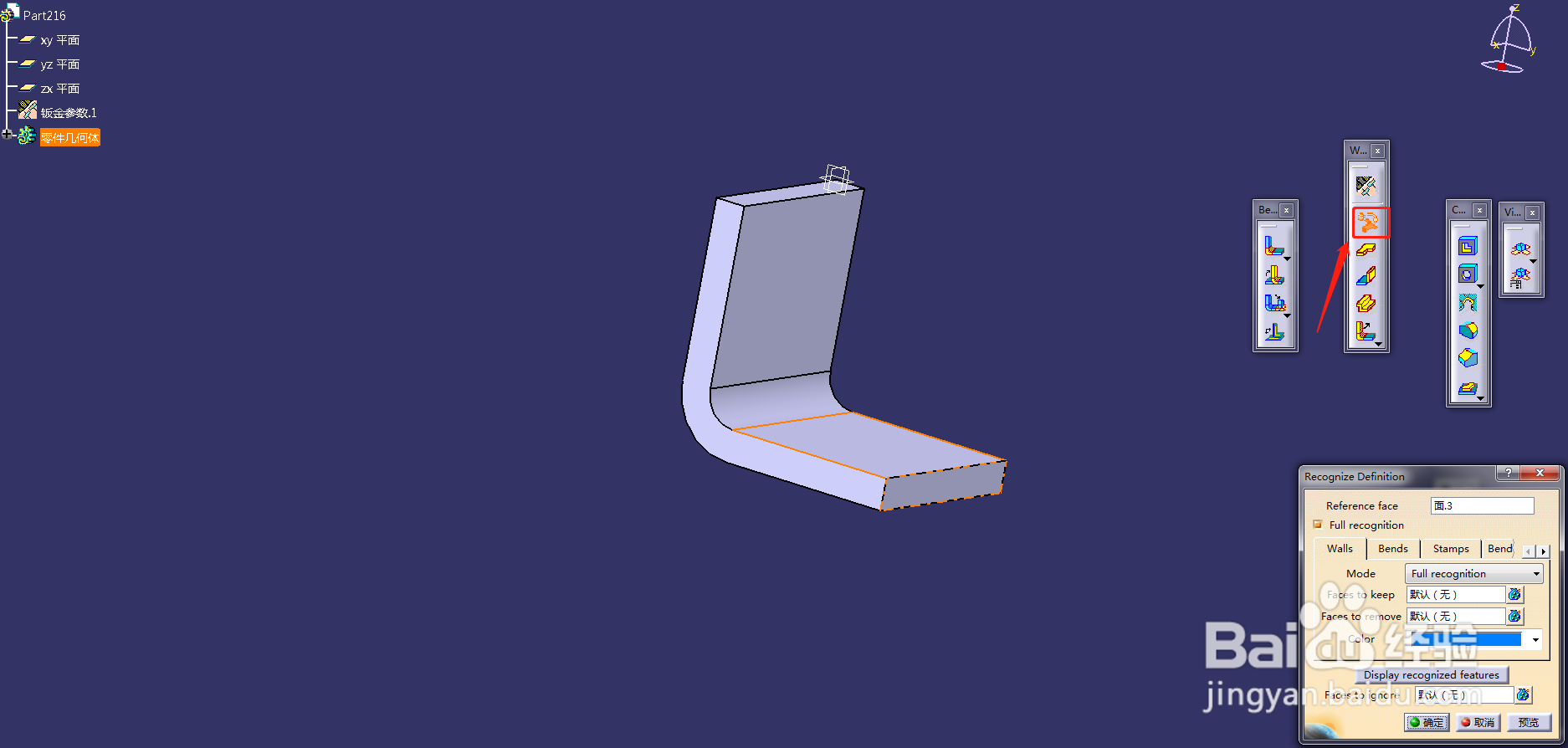

4、选择“Walls”中的“Recognize”识别是否为折弯件；

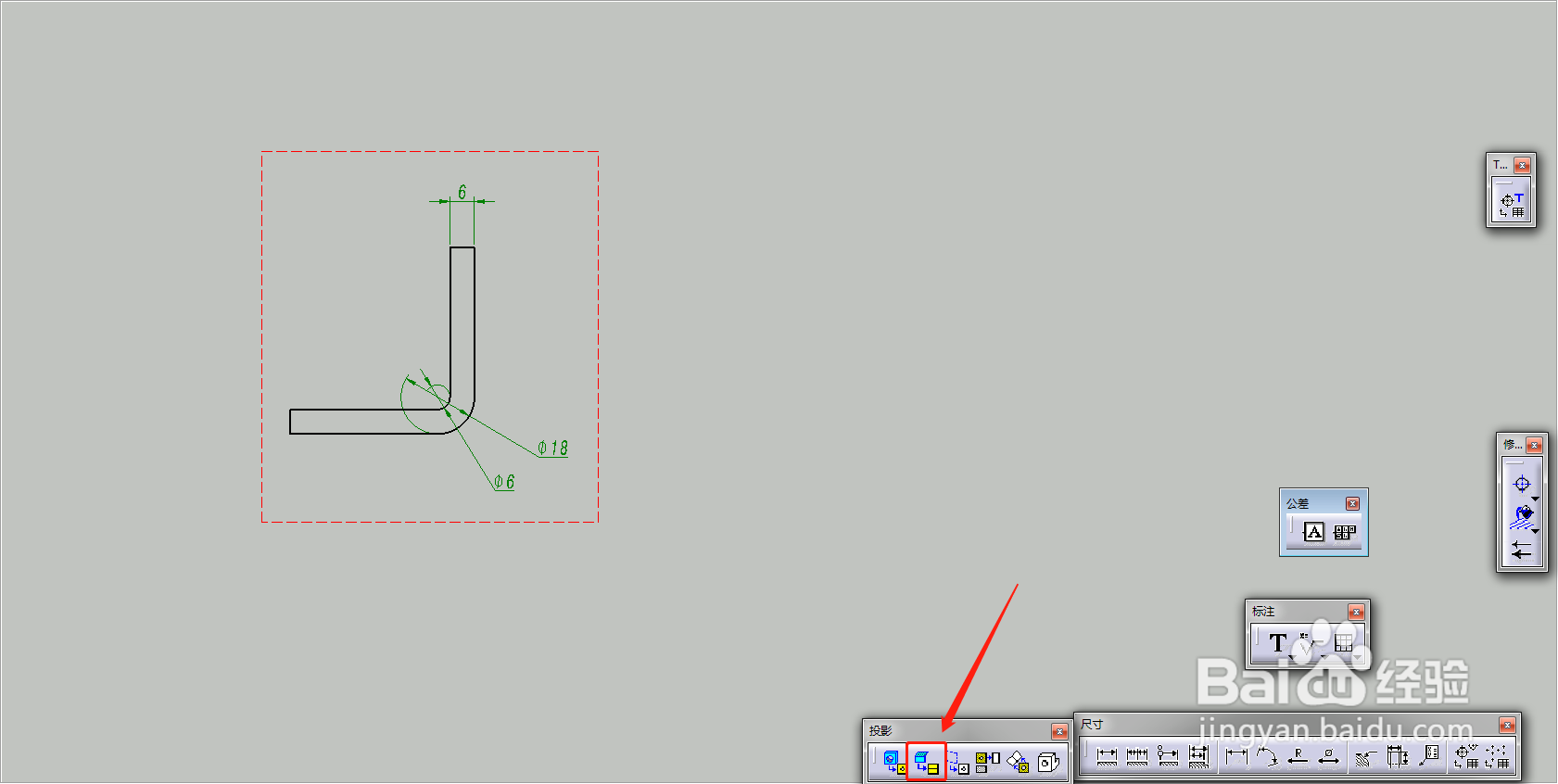

5、进入工程制图，选择“投影”中的“展开视图”；

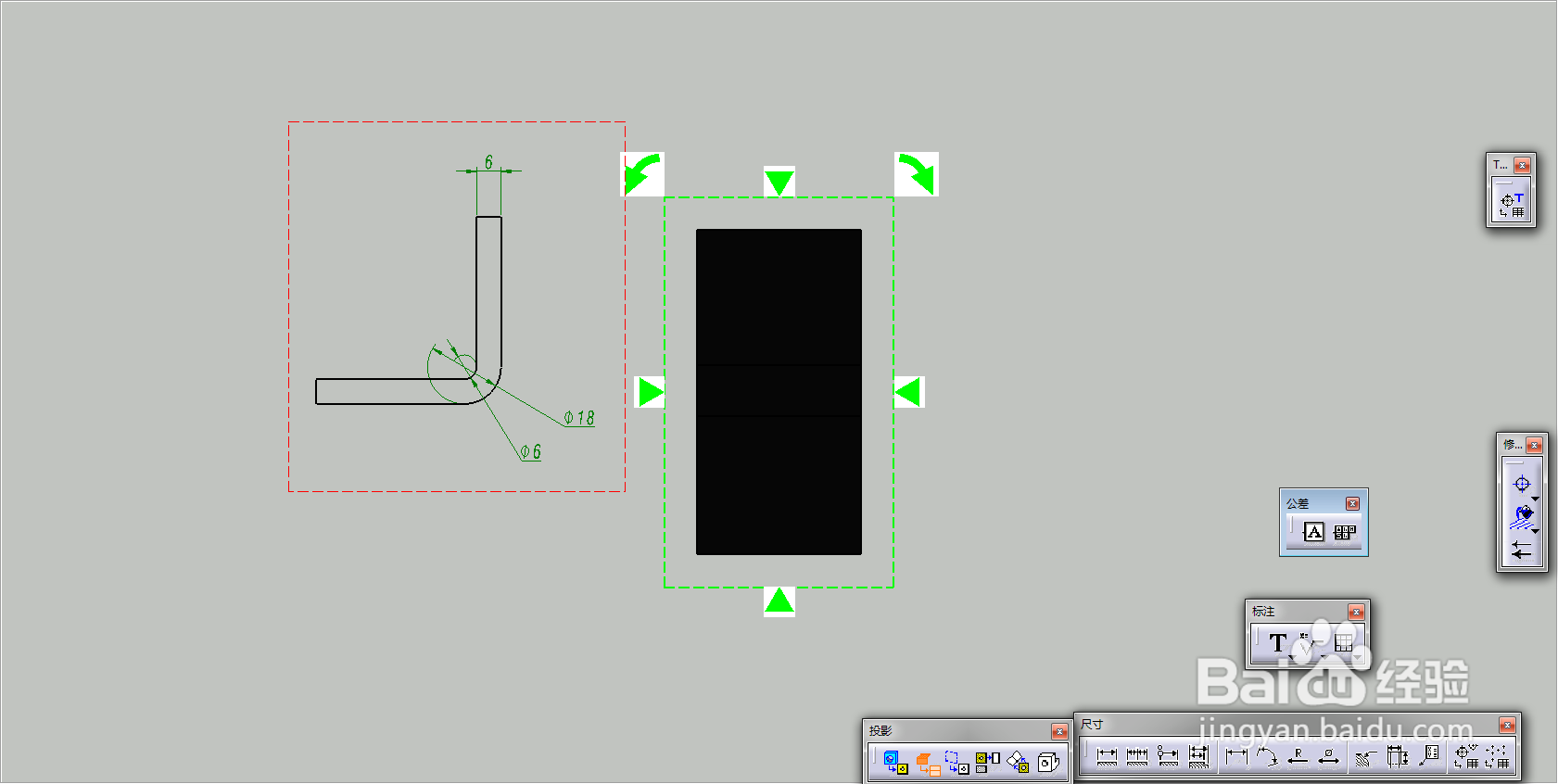

6、选择对应的3D中的一个面，就可以投影出对应的展开视图；

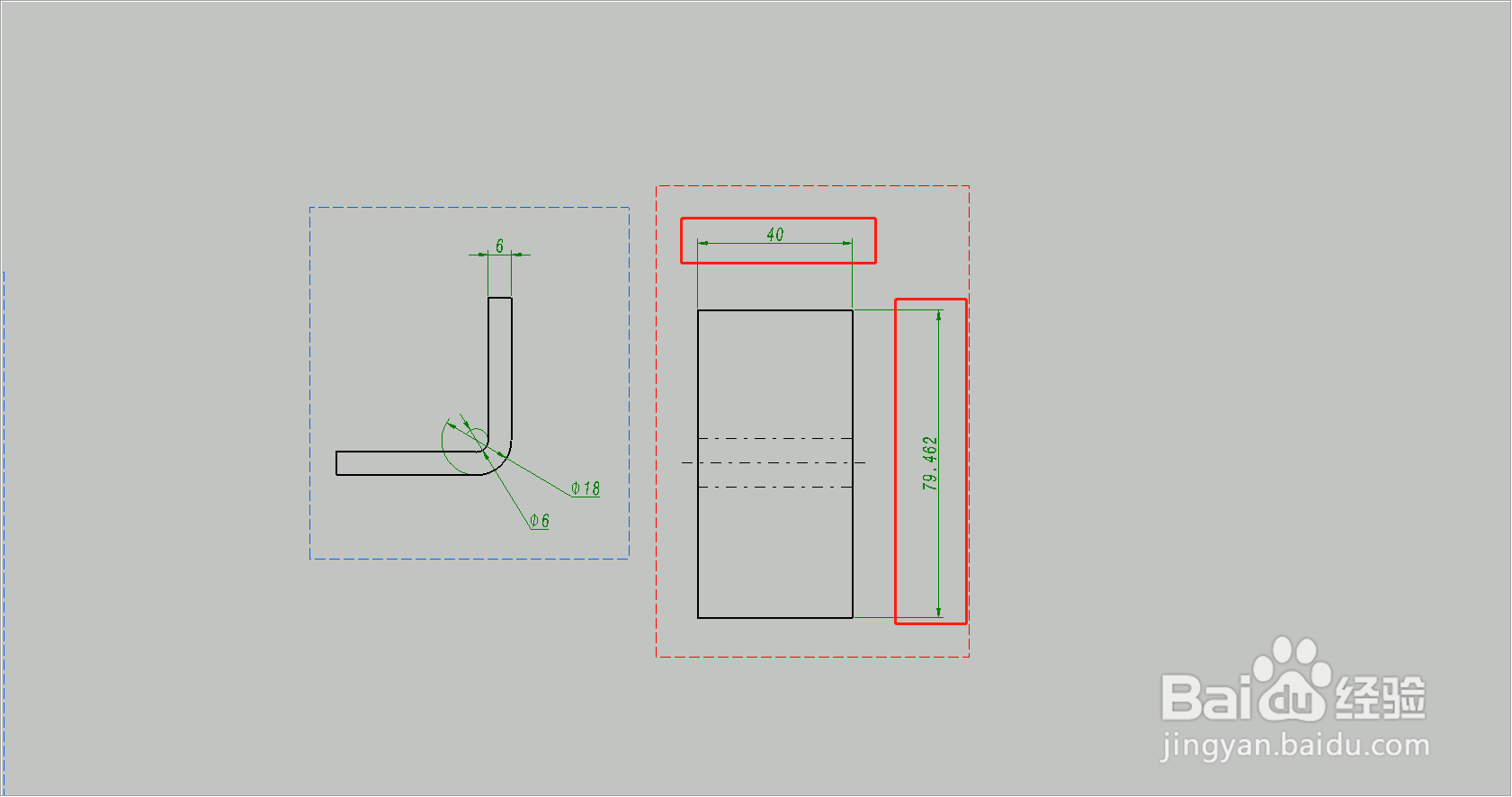

7、在投出的展开视图中，可以直接测量出折弯件的下料尺寸。
