怎样使用全自动电流互感器校验台的台体控制电路

1、工作电源：AC220V±10% 50Hz±10%

2、工作环境：温度0℃～+40℃

3、相对湿度≤85%（25℃）

4、调压控制输出容量：7KVA（250V 30A）可根据要求扩展

5、调压器调节细度：优于0.04V

1、全自动电流互感器校验台主要技术指标

全自动电流互感器校验台测量范围:

同相分量(%): 0.0001～200.0分辨率:0.0001

正闪分量(分):0.001～700.0分辨率:0.001

阻抗(Ω):0.0001～20.0分辨率:0.0001

导纳(ms)：0.0001～20.0分辨率:0.0001

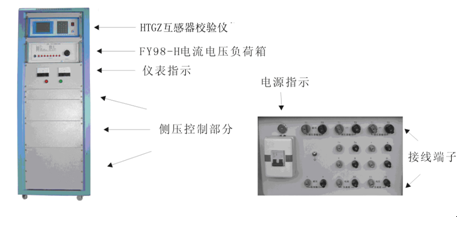

2、全自动电流互感器校验台主界面介绍

图1电流互感器原理线路

用户可操作校验仪的按键选择相应的测量对象、二次电流（电压）、准确度等级等等，也可以通过计算机输入更改其内容。测量对象：电流互感器、电压互感器、阻抗、导纳

二次电流：1A、5A

二次电压：100V、100/3V、150V、100/V。

互感器准确度等级：1、0.5、0.2、0.5S（电流互感器）、0.2S（电流互感器）、0.1、0.05、0.02、0.01级。

电流二次负荷:COSf=0.8，2.5VA、3.75VA、5VA、10VA、15VA、20VA、25VA、30VA、40VA、50VA、60VA；COSf=1.0，2.5VA、5VA；其中可以选择退磁档，该功能使用的是闭路退磁，电流从0.0%开始均匀上升至120%后，在均匀下降至0.0%。K档为直接短接（即为0VA），校验仪不可选K档。

电压二次负荷：COSf=0.8，1.25VA～157.5VA；COSf=1.0，1.25VA～157.5VA。

保护电流:当操作失误或出现异常故障时台体输出电流超过其保护电流值时，台体将会跳开交流接触器，起到保护外部设备及校验台、校验仪的作用。电流互感器实验时，2KVA以下的升流器保护电流值不超过20A；2KVA以上的升流器做300A以下的一次电流互感器采用10A以下，300A以上的采用20A以上的保护电流值。电压互感器或做耐压实验时通常使用2A的保护。若在实际操作中保护电流值设置不当可重新设置。

3、测量界面介绍

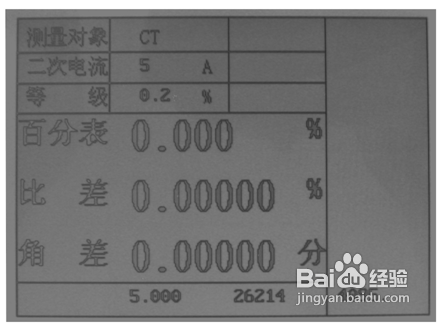

如下图为测量界面，其中测量对象、等级等相关信息均有显示。台体的输出电流、电压显示在界面上方。百分表、比差及角差采用大字体显示，便于观察。

当输出电压小于5V时显示为零，当输出电流小于0.5A时显示为零。
