全自动电流互感器校验台如何进行操作

1、HTGZ一体化互感器校验仪属“傻瓜”机型，具体操作可以直接通过显示内容提示，用鼠标与键盘来操作。

2、在HDH-DI虚拟全程控互感器校验管理软件上输入的基本数据并保存后，校验仪也相应自动修改过来，不用人为再去修改校验仪测量对象等等，该功能大大提高工作效率、降低工作强度及降低人为操作失误。

3、用户输入相应的参数与选项，按HTGZ界面上的联机测量按钮即可满载及轻载的测量。测量过程中测量数据自动传输到计算机上，计算机软件自动化整、修约、判断超差等。

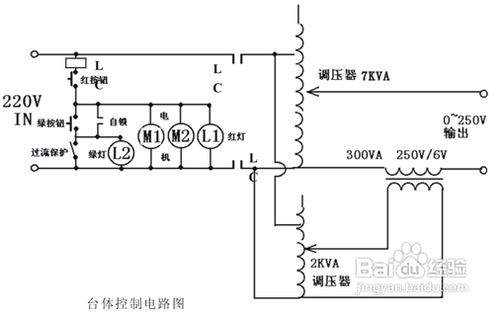

4、如上图：控制部分有按钮及保护触点。红按钮按下后，电机及红灯将通电，校验仪通过行程开关反馈信号控制电机使调压器回零；绿按钮按下后，交流接触器吸合并自锁，调压器输入通电，绿灯亮。

5、10KVA调压器为主要输出源，做粗调调压；2KVA调压器作为细调调压。比如升二次电流为5A的电流互感器的20%，首先大调压器调节16%，小调压器调余下的4%。使用此方法的优点是调压细度高、定位准确、快捷、方便使用。

6、校验仪主界面上同样可选择测量对象、测量方式、测量中的过流保护值、互感器的等级、互感器二次负荷。

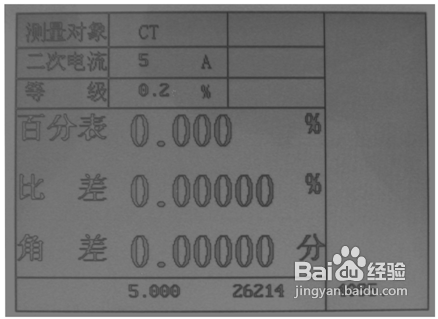

7、校验仪测量界面的上半部分显示调压器输出电流、电压，下半部分显示百分表值、比差值与角差值。

8、在校验仪测量界面时，根据测量方式有不同操作：手动方式下按↑键不放粗调调压器输出上升，按↓键相反；“9”是小调压器上升,“0”是小调压器下降.
