Proe三维训练九十九之拉伸U形倒圆角

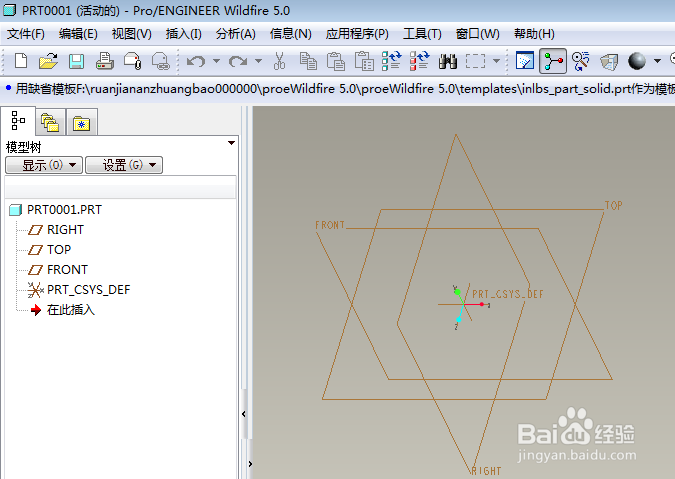

1、如下图示，打开Proe软件，新建一缺省的实体零件，

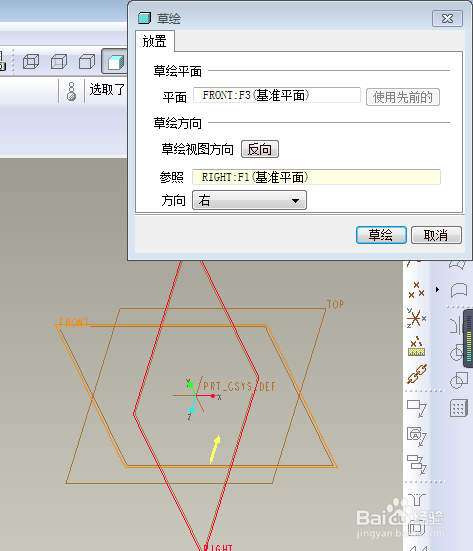

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

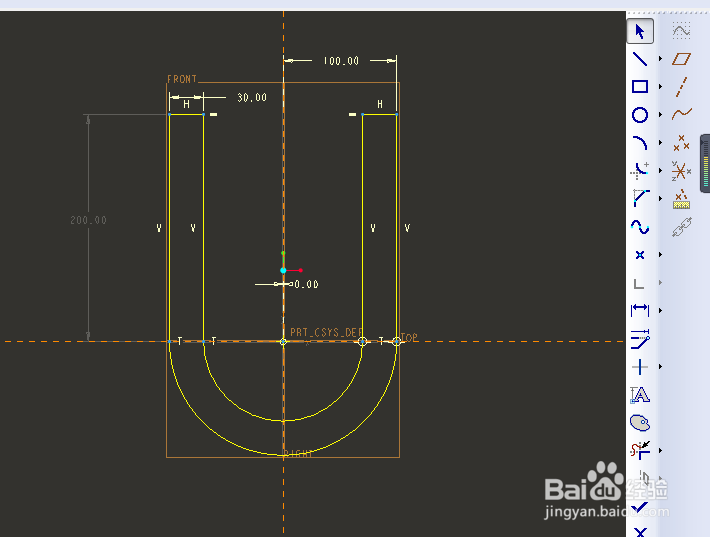

3、如下图所示，激活矩形命令，画两个矩形，仇荸驼惦双击修改尺寸：大矩形200x200，小矩形140x200，激活圆命令，画两个圆，激活删除段命令，删除圆弧和矩形的边，形成一个空心的“U”形，点击右边固嗟喹账工具栏中的√，完成并退出草绘。

4、如下图所示，双击修改拉伸高度为150，回车，完成并结束本次拉伸操作。

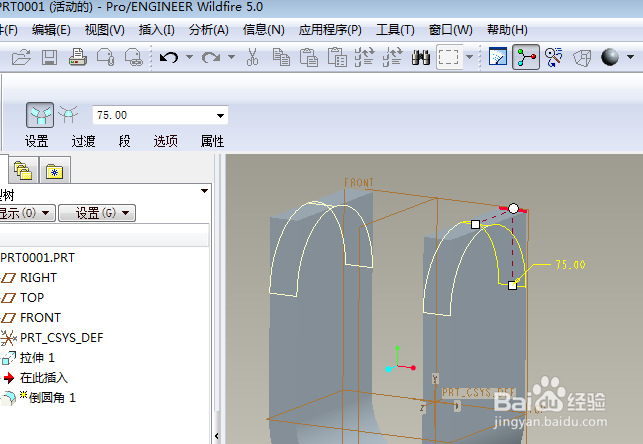

5、如下图所示，点击右边工具栏中的倒圆角命令，左上角设置半径为R75，选择四条短边，回车，完成并结束本次倒圆角操作。

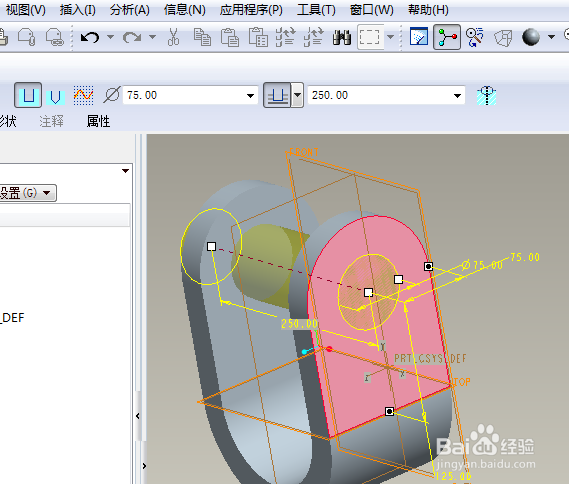

6、如下图所示，点击右边工具栏中的孔命令，选择平面放置孔，。移动定位光标到平面，定位孔的中心线与圆弧的中心线重合，双击修改直径为75，深度250，回车，完成并结束本次孔的创建。

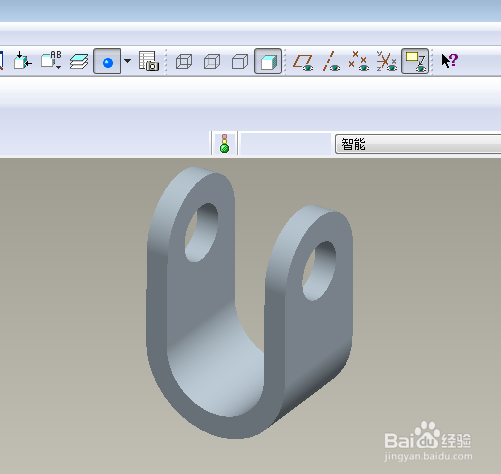

7、如下图所示，隐藏所有的基准、、、、、、、、、、至此，这个三维实体零件就创建完成了，本次训练结束。
