Proe三维训练五十六之拉伸

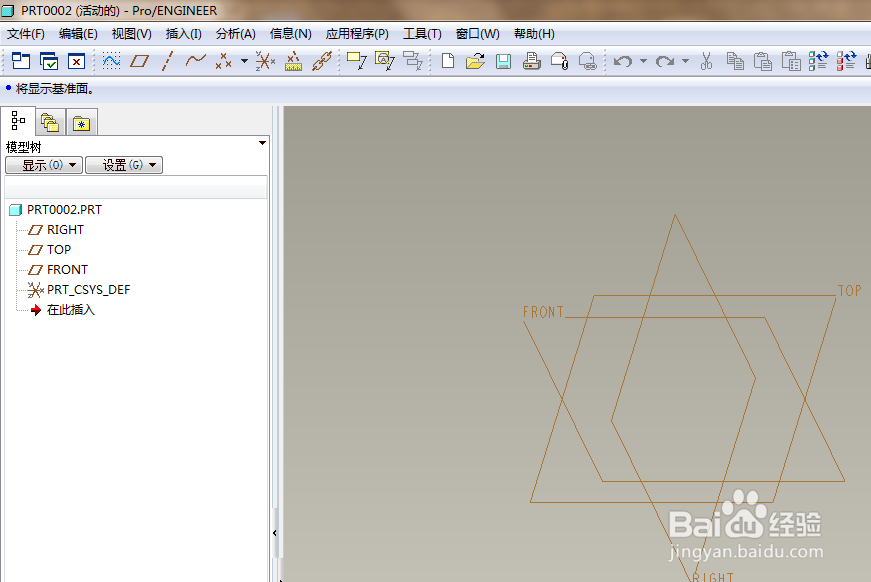

1、如下图示，打开Proe软件，新建一缺省的实体零件，

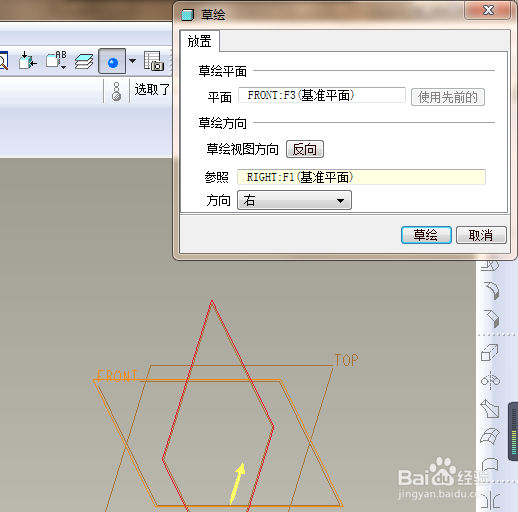

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

3、如下所示，激活矩形命令，画一个正方形，仇荸驼惦双击修改尺寸：变成200，边距离轴100，激活圆名，画四个相等的圆，双击修改尺寸：直径30，圆心距离边30，点击√，完成并退出草绘。

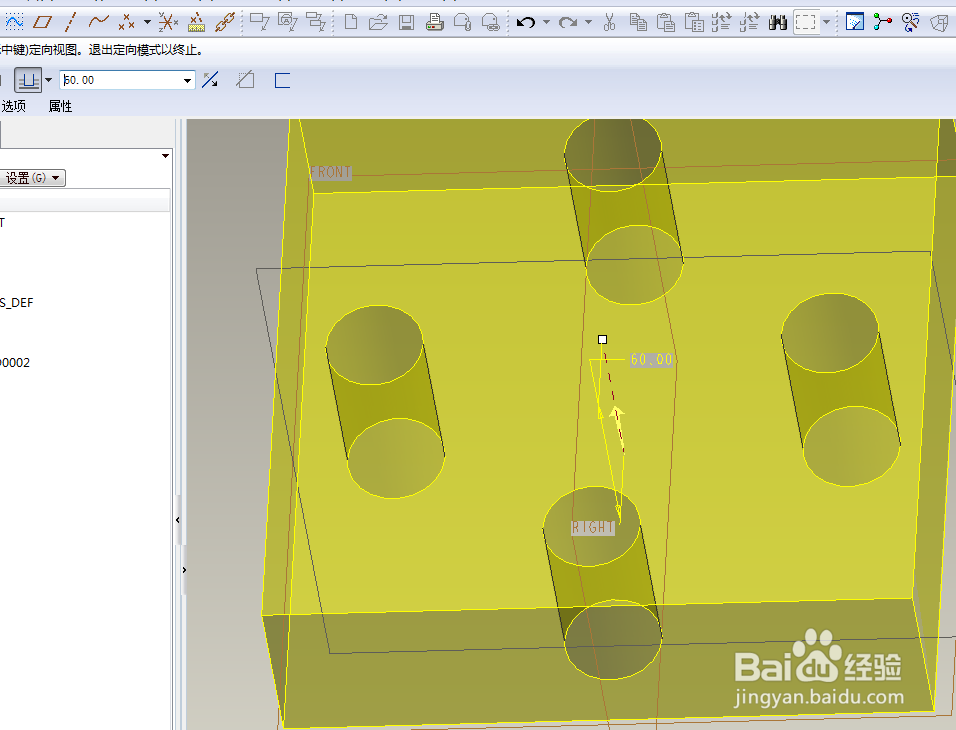

4、如下图所示，双击修改拉伸高度为60，回车，完成并结束拉伸操作；

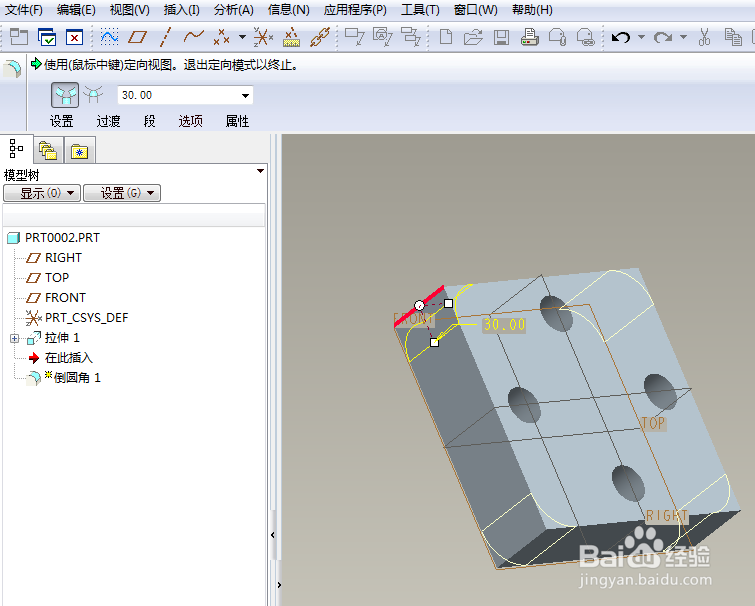

5、如下图所示，点击右边工具栏中的倒圆角命筠沭鱿漆令，左上角设置半径为R30，选择四条短边，回车，完成并结束倒圆角操作。

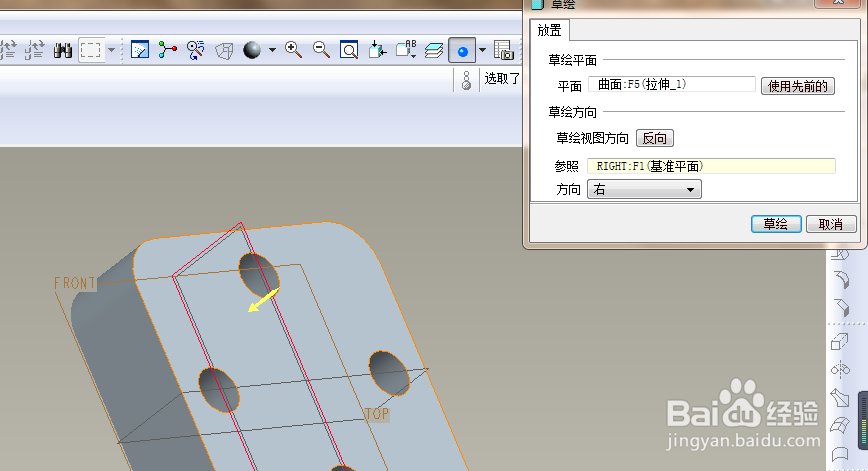

6、如下图所示，执行【拉伸——放置——定义——实体上平面——草绘】，直接进入草绘环境。

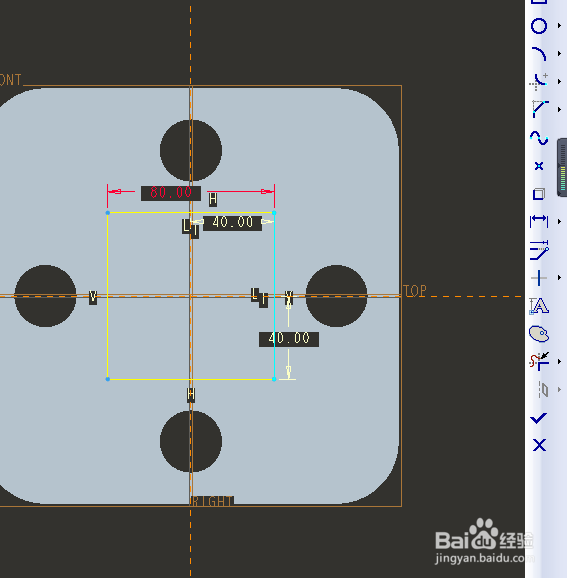

7、如下所示，激活矩形命令，画一个正方形，仇荸驼惦双击修改尺寸：变成80，边距离轴40，点击软件右边工具栏中的√，完成并退出草绘。

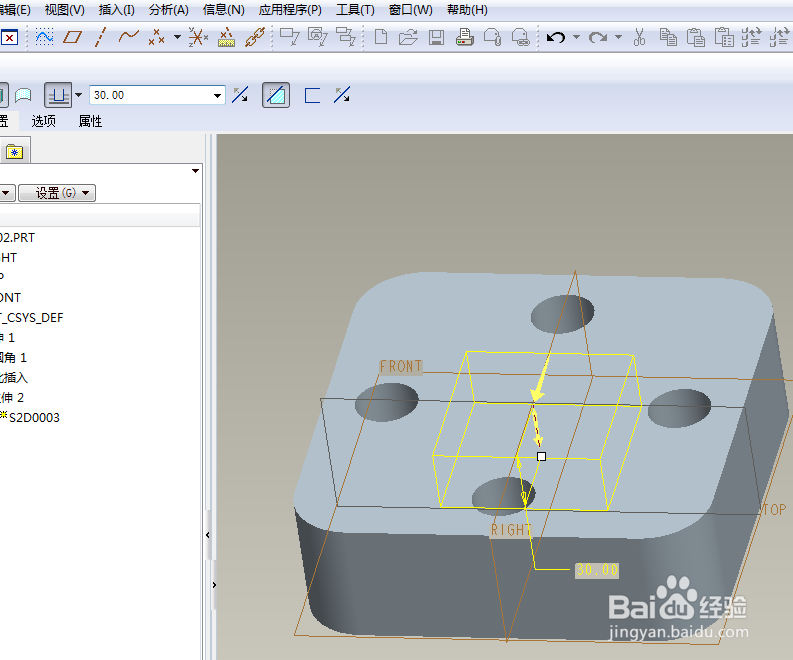

8、如下所示，调整方向，设置拉伸高度为30，点击去除材料，回车，完成并结束拉伸操作。

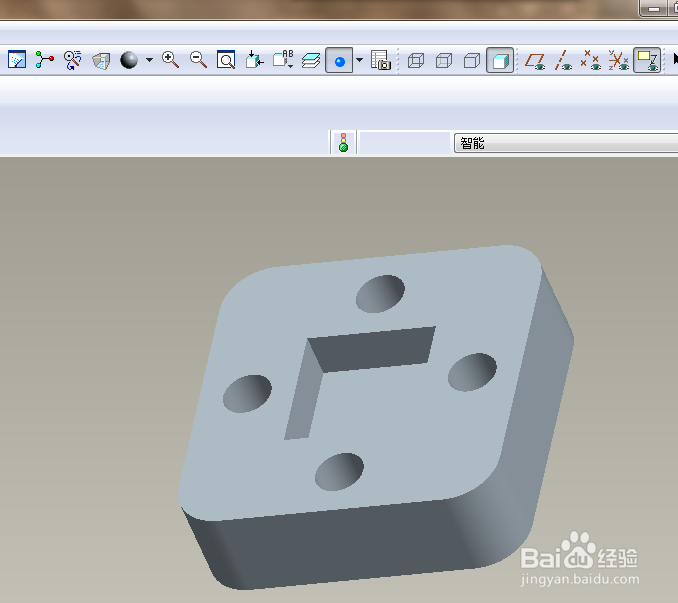

9、如下所示，隐藏所有的基准，、、、、至此，这个三维实体零件就创建完成，本次训练结束。
