RT-500P全自动电容电流测试仪

全自动电容电流测试仪直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

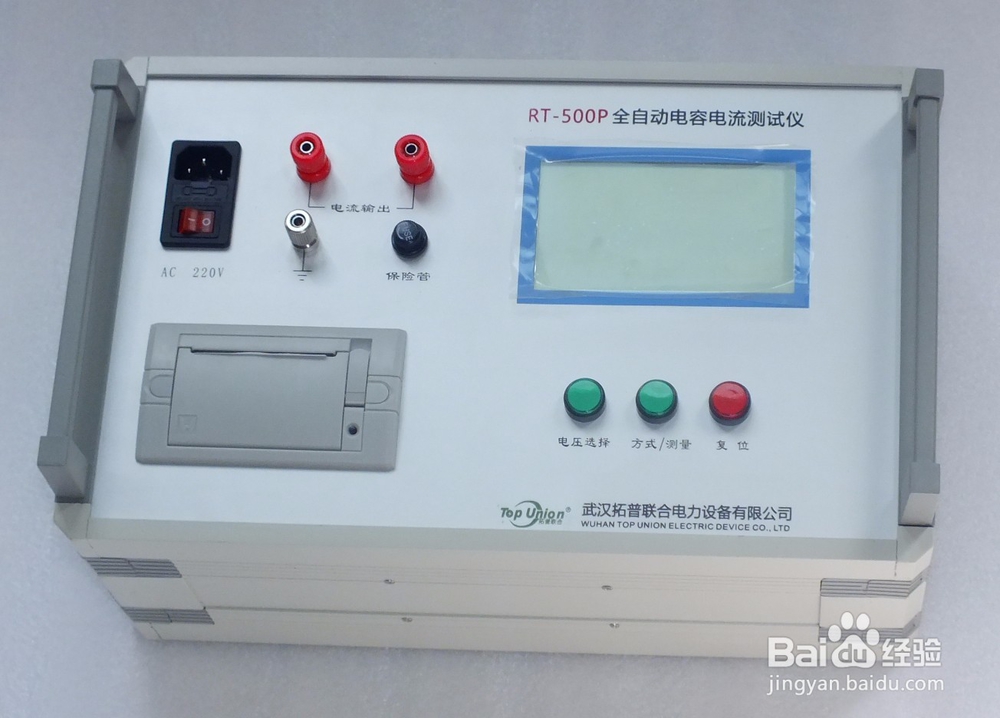

面板介绍

1、1)电流输出端子：输出测量信号，接到PT开口三角端。2)保险管：配置220V/2A保险管，用于保护仪器过载或蹀捃裨黠故障。3)接地：仪器的接地端子。4)液晶屏：显示测试状态和测试数据。5)AC220V：电源插座及开关。6)复位键：用于仪器复位初始化或中断测试。7)电压选择键：在开机或复位后按该键，可以在1kV、3kV、6kV、6.3KV、10kV、20KV、35kV、66KV系统线电压间循环选择，在测量完成后按该键，可将当前测量数据打印。8)方式/测量键：多功能键，短按（即按下后立刻松开）时，用于循环选择系统PT的接线方式； 长按（即按下2秒后才松开）时，用于启动测量。在测量完成后，长按该键，则在当前配置下重新进行测量。

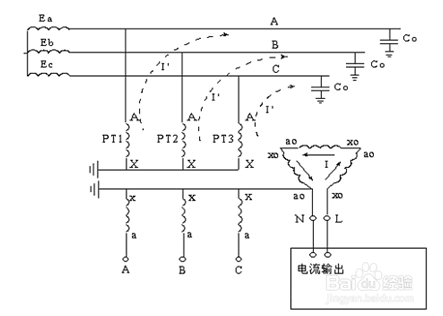

测量原理

1、本电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。

技术指标

1、1)电容电流测量范围：1A～250A 0.3μF～125μF2)测量误差：±（读数×5%） 3)工作温度：-20℃～50℃4)工作湿度：≤90%不结露5)工作电源：AC220V±10% 50Hz±10%6)外行尺寸：350mm×200mm×150mm7)仪器重量：2.5kg8) 电压等级：1KV、3KV、6KV、6.3KV、10KV、20KV、35KV、66KV

测试界面
