将3G无线传输监控DTU技术应用于电梯的经验探讨

1、电梯远程监控系统主要由三部分组成：1、前端机远程测控终端RTU～一电梯控制柜中的信号采集与处理计算机：2、通信网络CN(Communication Network)一一电话线路或专用线路：3、电梯远程监控中心REMC(Remote Elevator Monitoring Center)一～向管理人员提供监控界面的服务中心计算机系统。

2、实现功能：功能包括即时监测、周期监测、实时监测、远程控制。模块主要功能为：楼宇电梯监控中心操作不同的命令以即时、周期、或者是实时的形式向前端机发送电梯信息(包括呼梯、楼层屏蔽、锁梯等控制命令)，实时地、不间断地从前端机中读取电梯的状态信息及异常情况。在监测异常的同时，将从前端机中获取的信息通过界面实时显示(包括电梯当前所在楼层、电梯运行方向、电梯召唤类型和方向等)。

3、一、即时监测：当监控中心需要即时查看电梯当前状态信息或者是电梯的故障记录时，向嵌入式系统发送上抄电梯信息命令，嵌入式系统根据不同的命令码通过串口读取相关信息，通过Intranet上传相关电梯信息到监控中心。即时监测时，首先进行组态：选择电梯，选择监测子项，点击巡检按钮，开始巡检，巡检过程中显示巡检失败记录，当前巡检到的电梯群，电梯，子项名。巡检结果在表格中显示。

4、二、周期监测：周期监测即按照设定的时间及间隔，定时地触发对电梯的监测。监测内容为周期监测组态中所选定的内容。监控中心设置启动和停止周期巡检(需口令确认)，启动周期巡检后，中心自动同前端机通信，请求前端机上传相关电梯信息，前端机依据中心系统选择周期监测项目。

5、三、实时监测：平时不间断从各个电梯上采集电梯运行状态数据。一方面，在楼宇监控中心的呼唤下，将该电梯状态数据上传，以进行实时监测；另一方面，判断操作模式变量的内容，是否某台电梯出现故障。如果出现故障，主动同楼宇电梯监控中心通信，上传该电梯的故障监测参数故障信息。

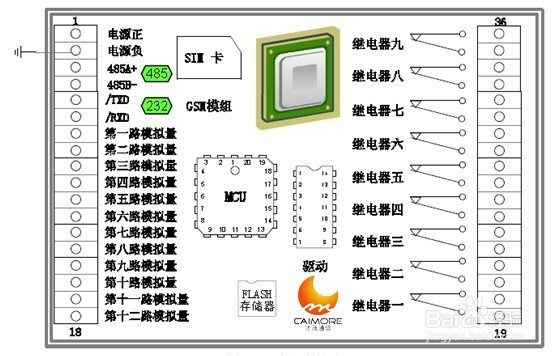

6、CM550硬件参数：1. 支持虚拟数据专用网（APN/VPDN）。2. 支持双数据中心备份及多数据中心（8个）接受数据，最大支持发送中心达256个。3. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。4. 远程唤醒：支持短信、语音、数据等唤醒方式以及超时断开网络连接。5. 支持固定IP通信方式；支持DDNS动态域名通信方式。6. 支持6路计数器输入。7. 支持8路开关输入量。8. 支持8路模拟输入量。9. 支持4路数字输出量。10.支持2路PWM输出。11.支持4路继电器输出。12.支持1路串口RS232通信。13.支持1路RS485通信。14.支持1路以太网。（硬件带以太网接口的才有此功能）15.支持1路USB接口。（硬件带以太网接口的才有此功能）16.支持扩展无线RTU管理平台协议。17.支持远程配置，远程控制，远程升级。18.支持WEB配置。19.支持telnet功能。20.支持网口本地软件升级，升级速度快速。21.支持GPS/北斗定位（非标配，采购时需额外告知）。22.支持ZIGBEE 低功耗的近距离无线组网通讯（非标配，采购时需额外告知）。23.同时支持LINUX、UNIX和WINDOWS操作系统。
