Revit MEP 2009实战教程9

1、点击房间，打开“图元属性”对话框，在“机械—气流”中，在“设计给风量”栏目输入设计风量，点击“确定”关闭对话框。依此方法指定所有房间的设计风量。

2、点击颜色方案图标，再点击“编辑颜色方案”按钮，打开下列对话框：

3、点击按钮打开“新建颜色方案”对话框，重命名，单击“确定”，关闭对话框，此颜色方案将会出现在栏目中。

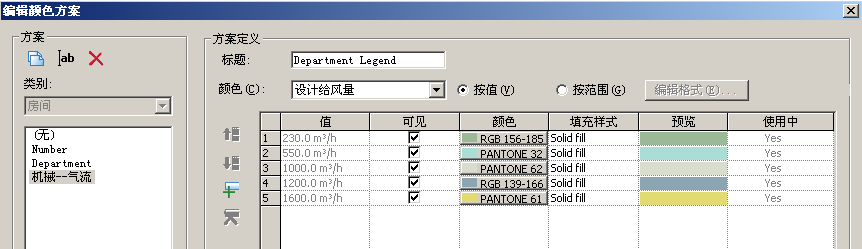

4、点击“机械—气流”，在“颜色”下拉列表中选择“设计给风量”，选择“数值（V）”，表格中自动将每个房间风量值列出并赋予相应颜色，并可按照上述方法进行修改。

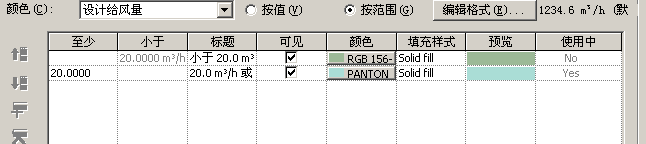

5、如在此选择“安范围”，将出现下列对话框，点击中的数字可编辑范围段的数值。如改为200.0000 m³/h，再点击“+号”下诹鬃蛭镲面将出现400.0000 m³/h。点击“400”，再点击“+号”继续创建，依此方法创建所需的所有范围段，在“颜色”等栏目中修改所需设置。

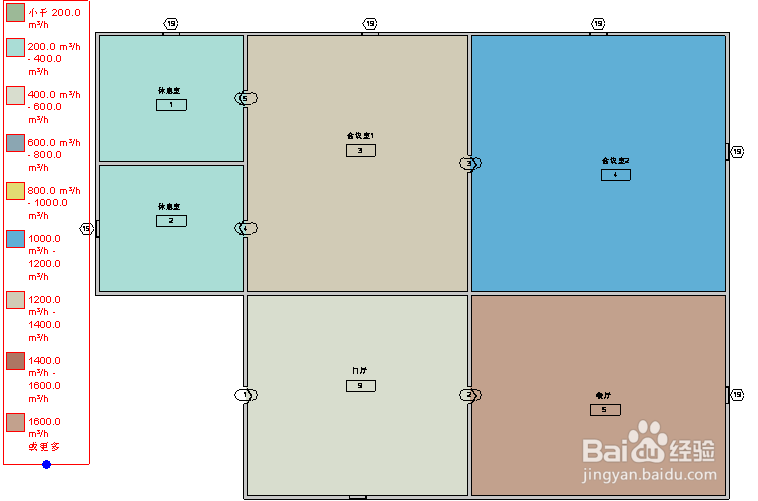

6、单击“确定”按钮关闭对话框，完成风量颜色方案图例的配置。完成后效果如下图所示。
