Proe三维训练六十四之混合薄板伸出项

1、如下图示，

打开Proe软件，新建一缺省的实体零件，

2、如下所示，

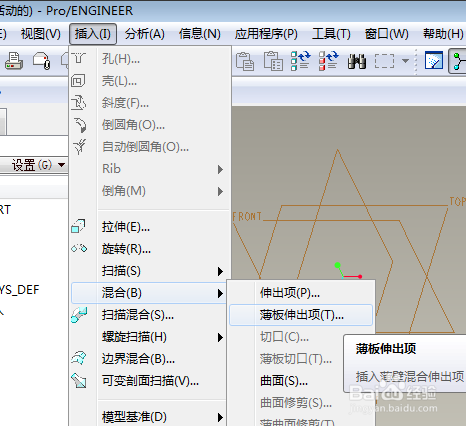

执行【插入——混合——薄板伸出项】

3、如下所示，

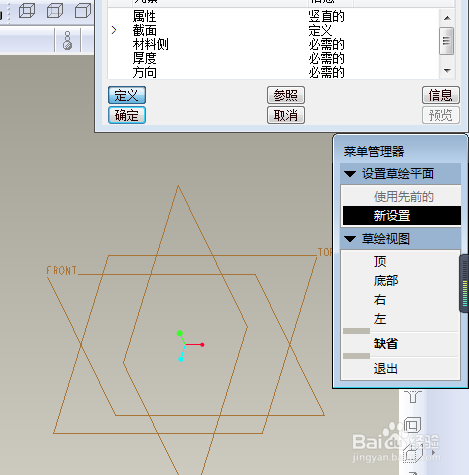

执行【平行——完成——直的——完成——front平面——正向——缺省】，

进入草绘。

4、如下所示，

激活矩形命令，。画一个正方形，

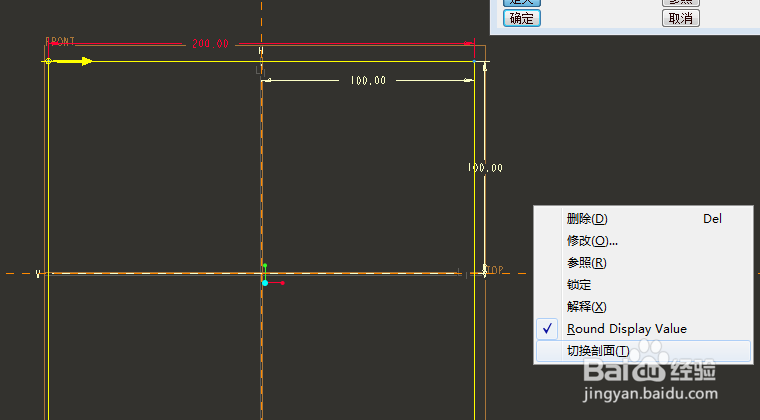

双击修改尺寸：边长200，边距离轴100，

长按鼠标右键，点击“切换剖面”

5、如下所示，

激活矩形命令，。画一个正方形，

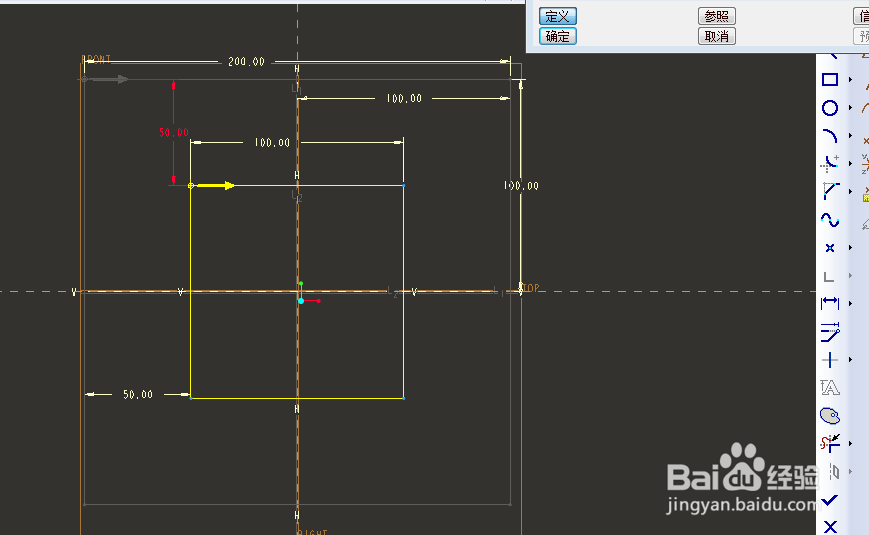

双击修改尺寸：边长100，边距离轴50，

点击右边工具栏中的√，完成并退出草绘。

6、如下所示，

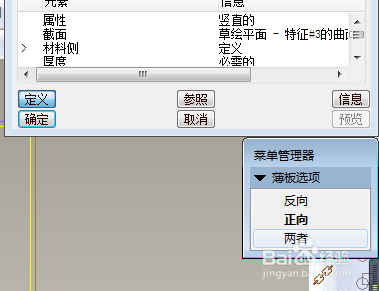

右上角的菜单管理选择“两者”

7、如下所示，

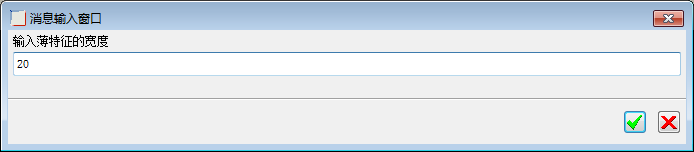

输入薄特征的宽度为20，

回车。

8、如下所示，

输入截面深度为60，回车。

9、如下所示，

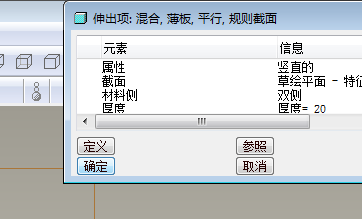

右上角的对话框点击确定。

10、如下所示，

隐藏所有的基准，

、、、、

至此，

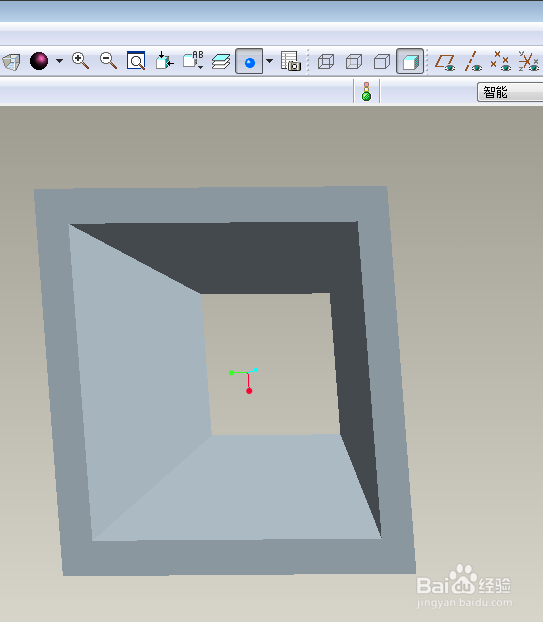

这个三维实体零件就制作完成了，

本次训练结束。
