Proe三维训练五十五之混合光滑

1、如下图示，

打开Proe软件，新建一缺省的实体零件，

2、如下所示，

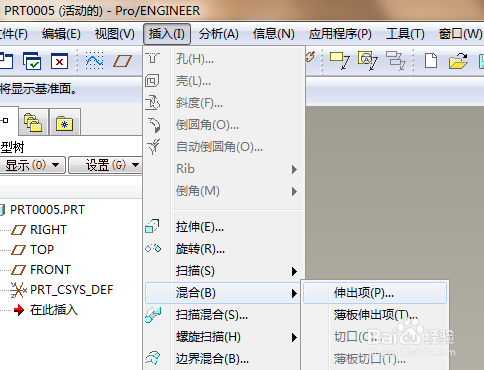

执行【插入——混合——伸出项】。，

3、如下所示，

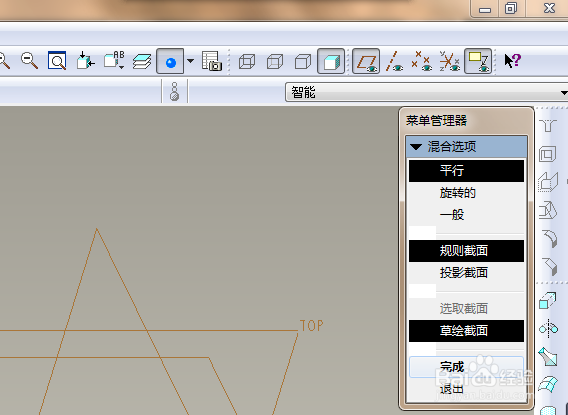

软件右边菜单管理器中点击“平行——完成”，

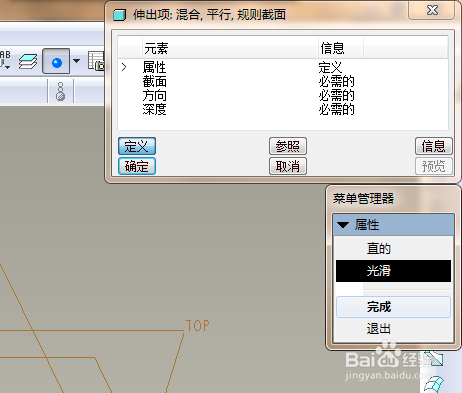

4、如下所示，

点击“光滑——完成”。

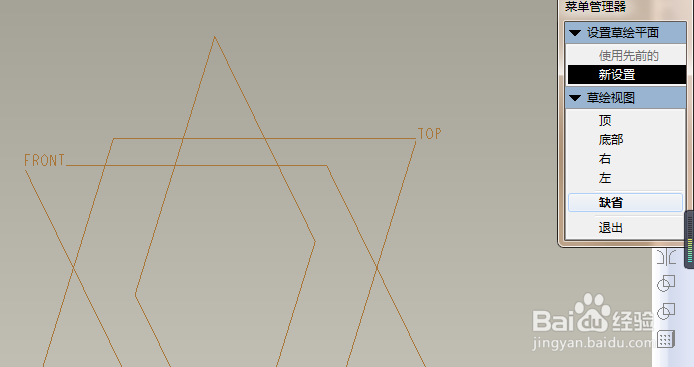

5、如下所示，

执行【front面——正向——缺省】，直接进入草绘、

6、如下所示，

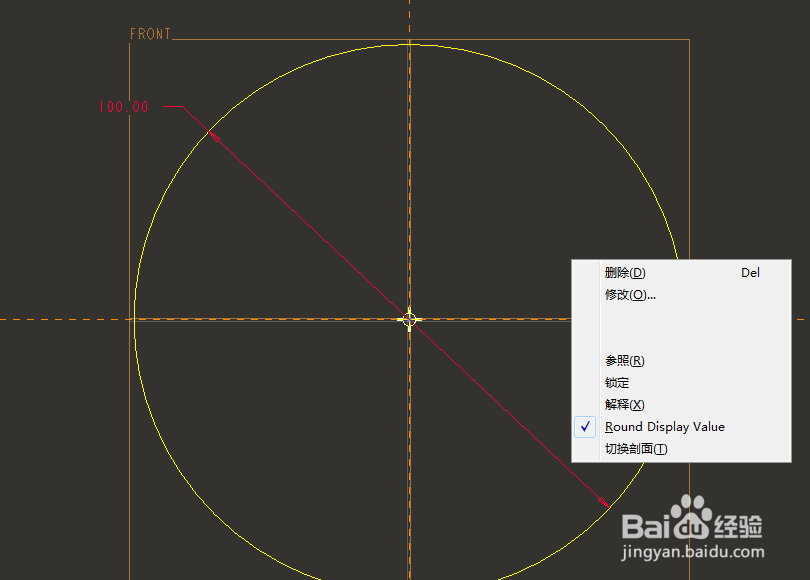

激活圆命令，画一个圆，双击修改直径为100，

长按鼠标右键，点击“切换剖面”，

7、如下所示，

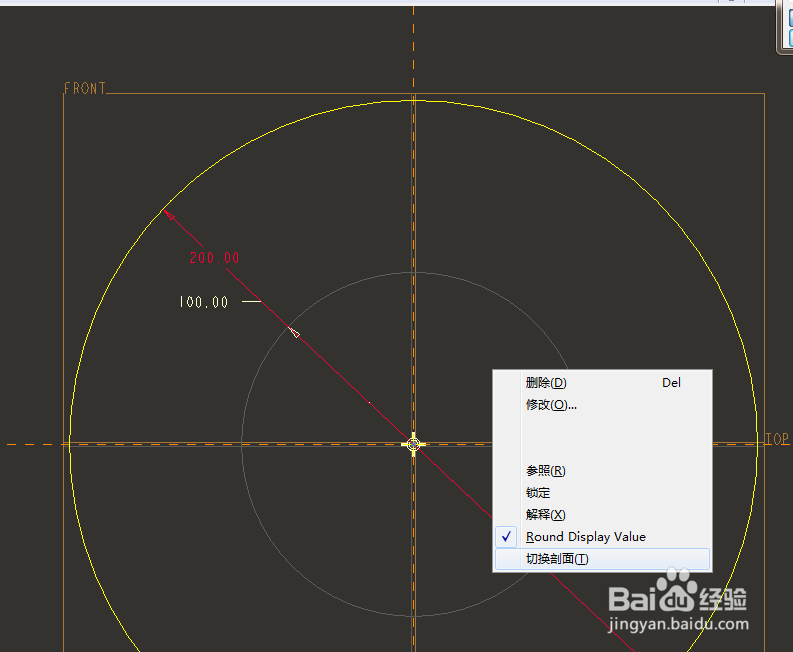

激活圆命令，画一个圆，双击修改直径为200，

长按鼠标右键，点击“切换剖面”，

8、如下所示，

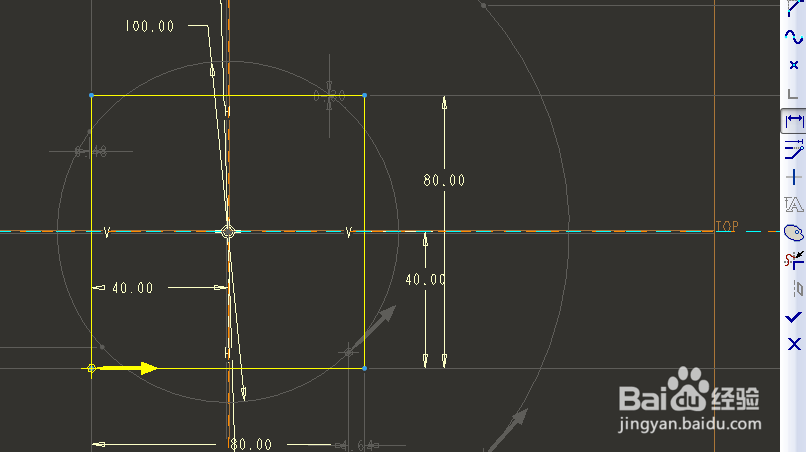

激活矩形命令，画一个矩形，边长80，边距离轴40，

切换剖面到圆，创建分割点，

然后根据圆的分享，调整矩形的方向，

点击√，完成并退出草绘。

9、如下所示，

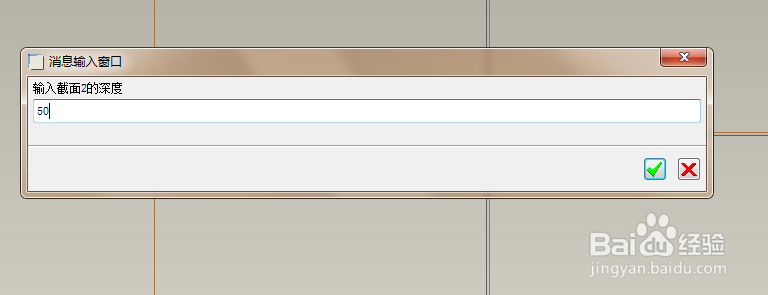

设置截面2的深度为50，

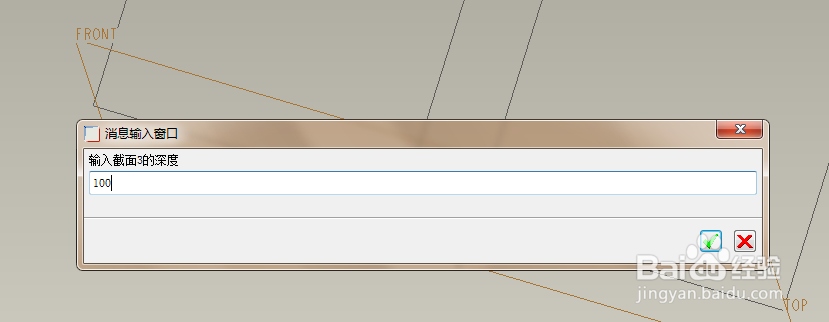

设置截面3的深度为100

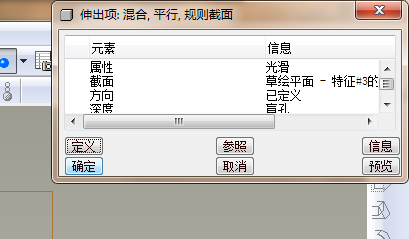

10、如下图所示，

点击右上角对话框的“确定”。

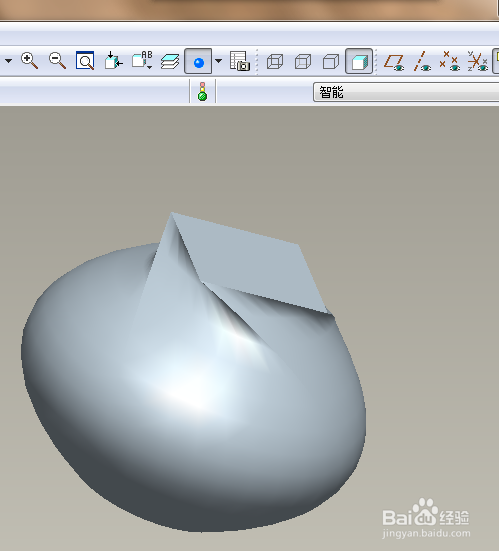

11、如下所示，

隐藏所有的基准

、、

至此，

这个实体零件就创建完成

本次训练结束。
