广成RS232/485-CAN转换器GCAN-207的设备使用

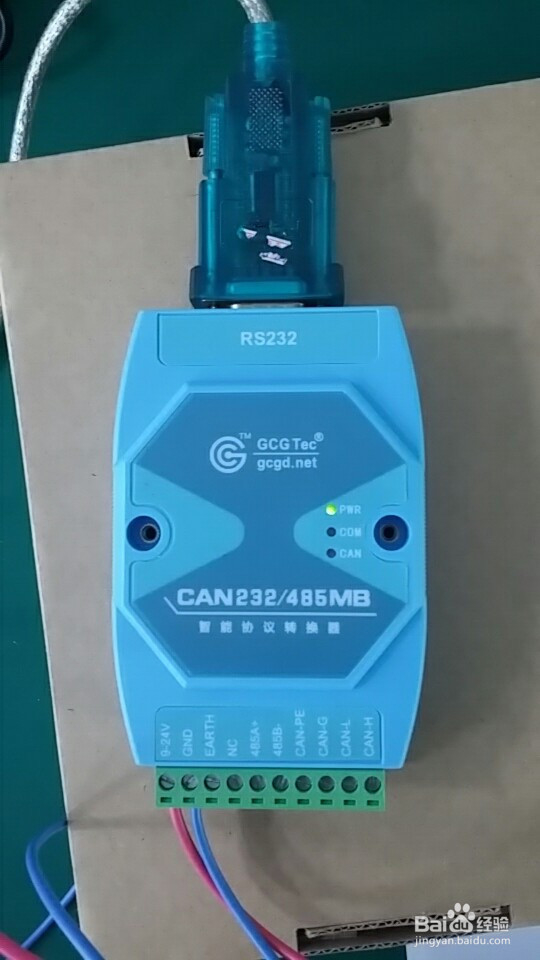

1、与PC连接GCAN-207模块短铘辔嗟具有即插即用的特点，因此用户可以使用PC机RS232接口直接与GCAN-207模块连接。当用户的PC机没有自带RS232接口时，则需使用USB转RS232，与GCAN-207的RS232接口连接即可建立通信。

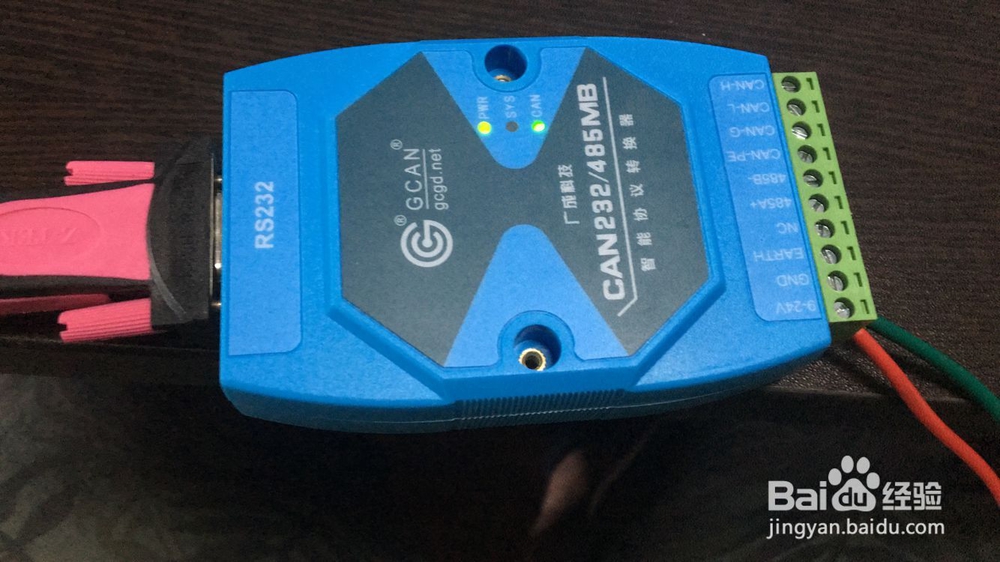

2、串口连接GCAN-207模块使用标准串口电平（232：±3~15V，485：-7~+12V），因此该模块可以直接与带有RS232/RS485接口的设备进行连接。

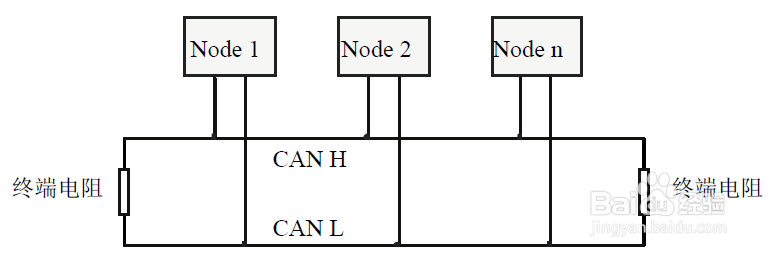

3、CAN连接GCAN-207模块接入CAN诸拗杏末总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。CA绿覆冗猩N-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图所示。

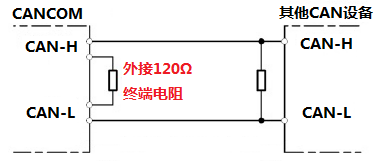

4、CAN总线终端电阻为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示：

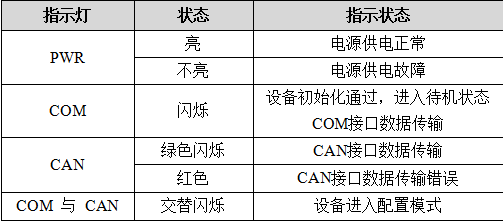

5、系统状态指示灯GCAN-207模块具有1个PWR指示灯、1个COM指示灯、1个CAN指示灯来指示设备的运行状态。这3个指示灯的具体指示功能及状态如表所示。1.GCAN-207模块上电后，PWR、COM、CAN 三个指示灯立即点亮；2.当GCAN-207模块自检完成后，CAN 灯熄灭，COM 灯闪烁；3.当串口端有数据传输时，COM 灯加速闪烁；4.当CAN端有数据传输时，CAN 灯闪烁，无数据时熄灭；5.如果CAN总线出现通讯错误，CAN 灯将变红。
