广成RS232/485-CAN转换器GCAN-207的设备安装
1、设备尺寸

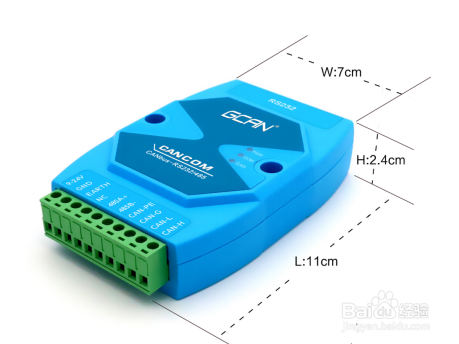

(长，含接线端子)110mm * (宽)70mm * (高)24mm，其示意图如图所示。
2、接口定义及功能

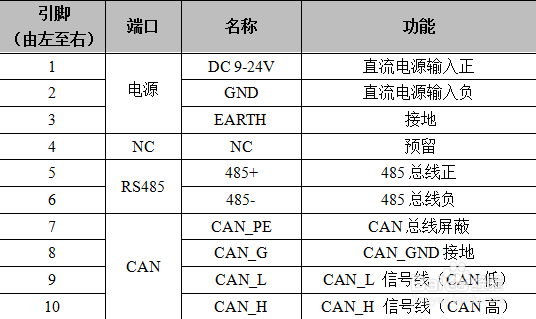

GCAN-207（CANCOM）模块集成1路DC 9-24V电源接口、1路标准CAN-bus接口、1路标准串行接口（RS-232/RS-485）。CAN-bus接口由插拔式接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备。它的

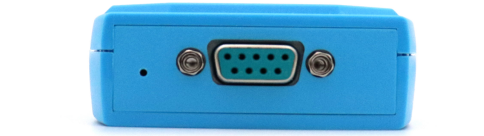

模块正面接口位置如图和表格所示
3、模块背面接口位置

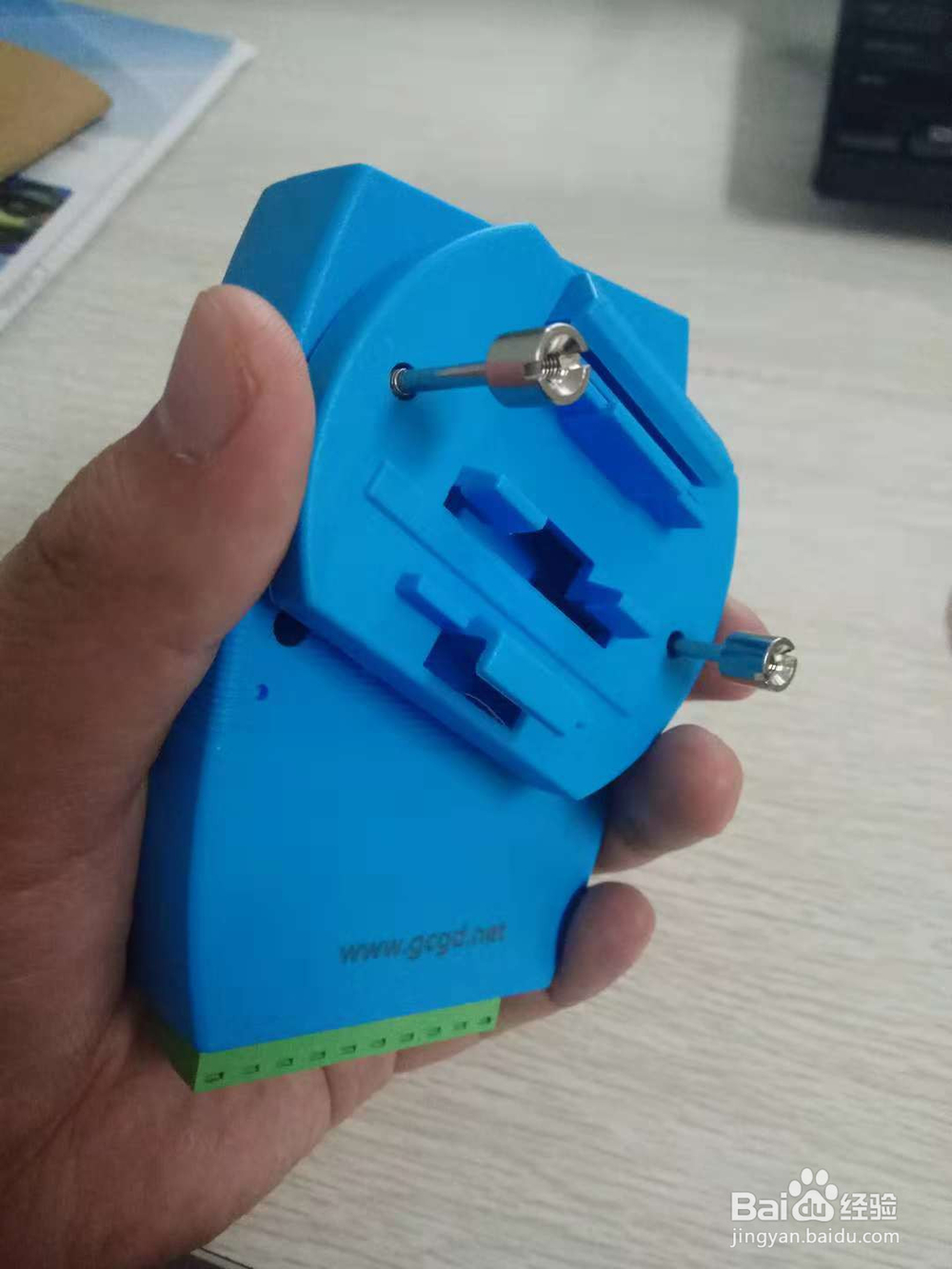

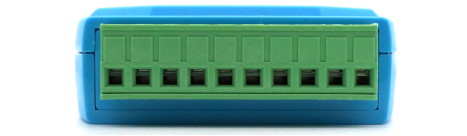

如图和表格所示
4、实物图拍摄步骤1：安装导轨

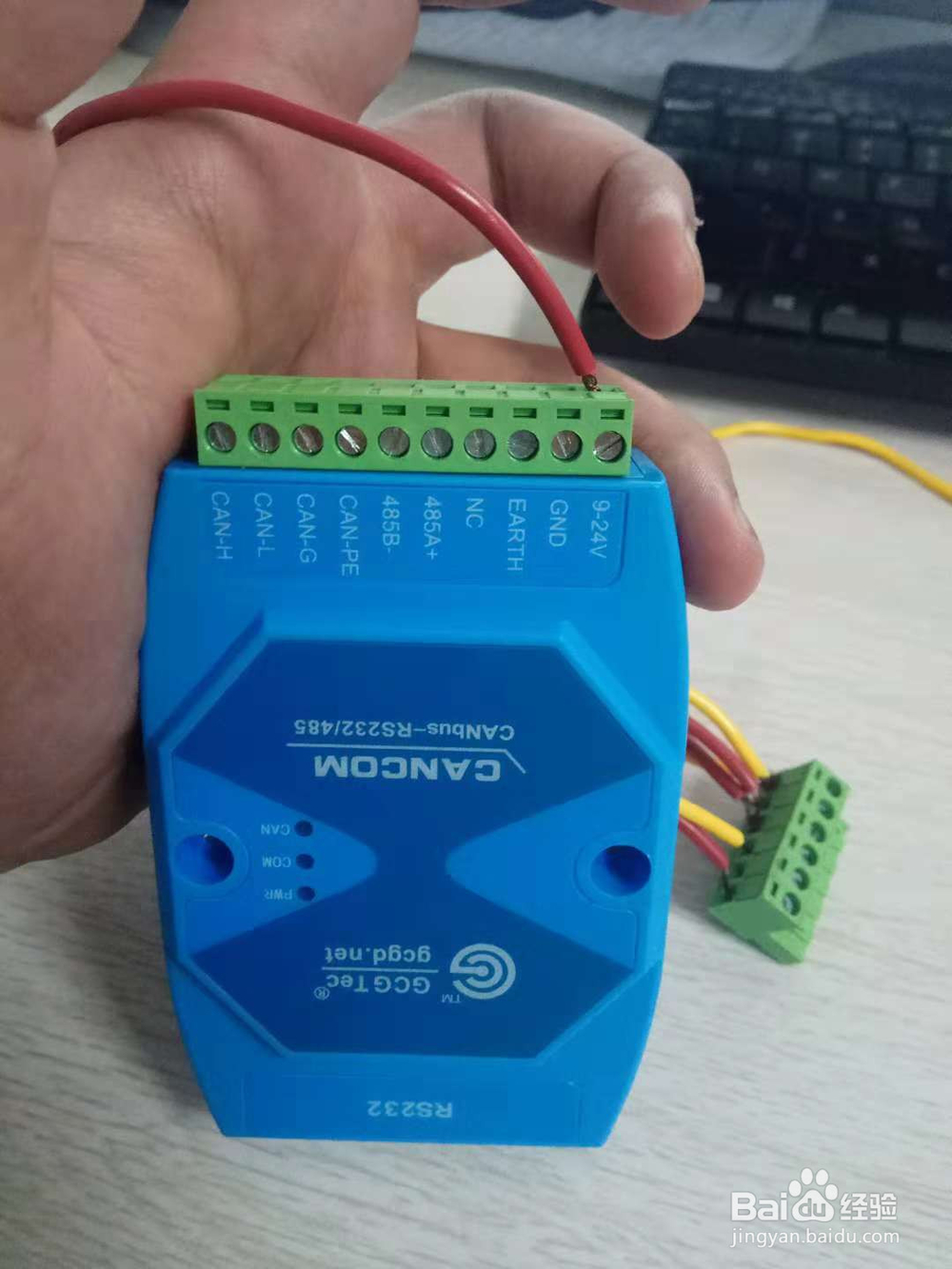

5、实物图拍摄步骤2：相关位置接线

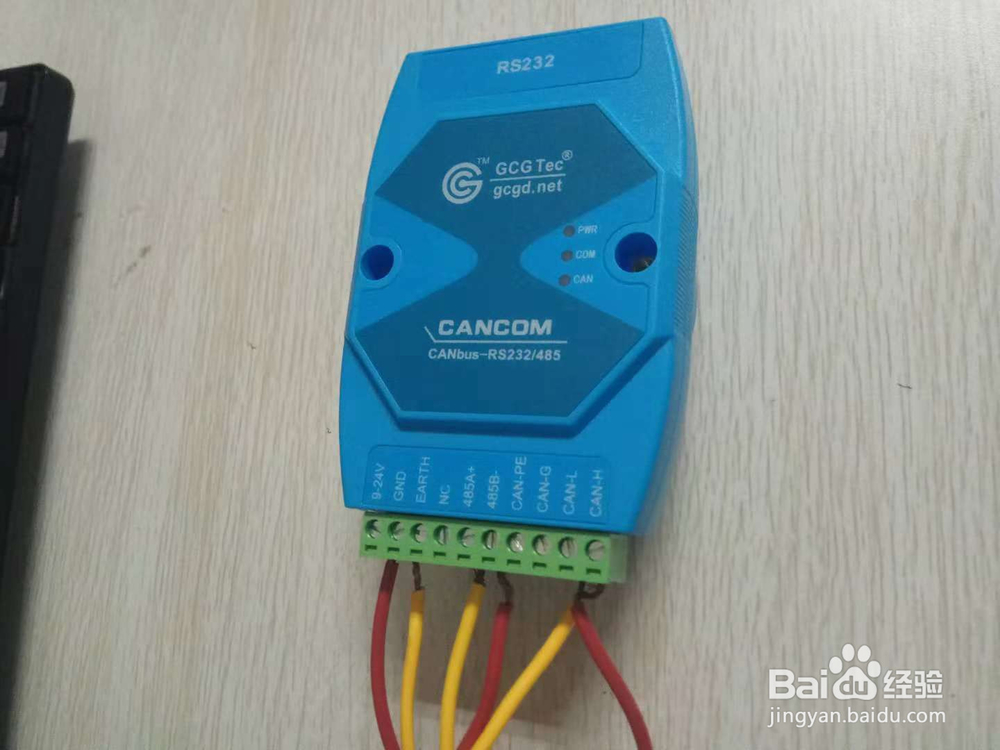

6、实物图拍摄步骤3：接线完毕，准备使用
