HDFJ-501 SF6气体分解产物分析仪操作方法

本仪器高度智能化，开机后将被测气体引入仪器，调节合适流量(0.35L/min)，选择光标“即时测量”菜单后按“确认”键进入测量过程。测量时间大约2-3分钟，具体步骤如下：

7.1即时测量

Ø将被测设备的SF6气体通过随仪器提供管道的快速接头插入仪器进气口，打开管道阀门并调节仪器流量阀至合适流量(0.35L/min左右)。

Ø打开电源后，系统会进行2分钟自校准过程。自校准结束后，显示主菜单。

Ø在主菜单上，用“”键、“”键移动光标到“即时测量”，按“确认”键进入测量中。

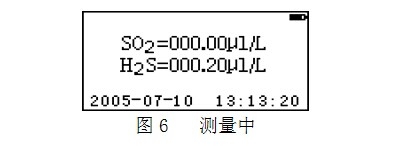

被测气体同时进入两检测器，在LCD上每隔1秒显示被测气体中的SO2和H2S的实时浓度，大约2-3分钟数值稳定后，可以进行保存操作，保存操作见7.2节。

Ø一台设备测量结束后，关闭仪器流量阀及管道阀门，卸下导气管，连接其他SF6电气设备进行测量，此时不要关闭仪器电源。

Ø所有SF6电气设备检测关闭电源，把管道及附件整理好装箱。

7.2保存数据

当测量结果稳定后，按”确认”键盘显示“保存”菜单，用“▲”键、“▼”键移动光标到“保存”菜单，按”确认”键进入保存界面。

提示输入设备编号，操作人员可以根据检测的设备的编号情况进行有规律的设置，共有5位数字，每位可以显示0-9数码，A、B、……26个大写英文字母及a、b、……26个小写英文字母。

按“▲”键、“▼”键来设置每位的数字和字母；按“◀”键、“▶”键来设置位数。

编号设置完成后按“确认”键来保存记录，当存成功后显示“保存成功”，并显示存储位置，然后自动返回。 按“取消”键放弃保存并返回。

7.3查询记录

在主菜单上，用“▲”键、“▼”键移动光标到“查询记录”，按“确认”键查看历史记录。

如图所示，图中显示了2005年7月10号的记录，这条记录的设备编号是A-0000。

“◀”键“▶”键分别用于查看上一条记录、查看下一条记录。

“取消”键用于返回上级彩单

“确认”键可以进入下及菜单进行数据记录操作

7.4删除记录

查看记录时候按“确认”键可以进行删除操作。删除包括删除一条，和删除全部。用“◀”键、“▶”键移动光标到“删除”或者“删除全部”按“确认”键删除记录；按“取消”返回查看记录。

7.5传输数据

传输数据通过R S232接口传输到电脑中，客户端(电脑)采用超级终端。过程为：

1、开始->所有程序->附件->通讯->超级终端

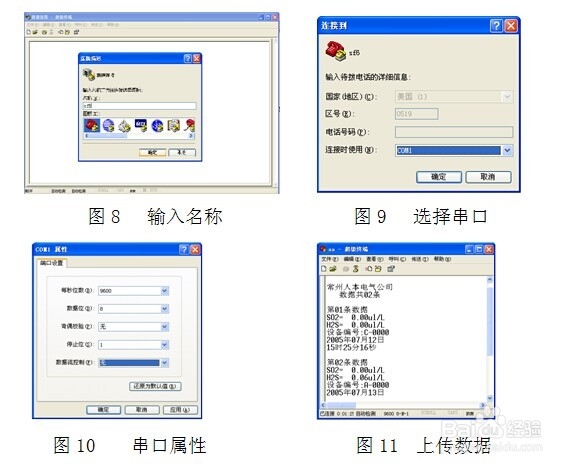

2、配置，如图所示

（串口属性为：波特率：9600，数据位：8，校验位：None；停止位：1，流控制：None。）

3、仪器进入查看记录操作时候按“确认”键后选择“传输数据”菜单后按”确认”键。这时你可以进行数据处理操作

7.6打印数据

打印机为选配。通过仪器的RS232接口与微型针式打印机相连接。在查询记录时按“确认” 或者测量时按“确认”可以选择打印操作。

7.7故障诊断

在主菜单上，用“▲”键、“▼”键移动光标到“故障诊断”，按“确认”键查看历史记录。

如图所示，图中显示了2005年7月10号的记录，这条记录的设备编号是A-0000。

“▲”键“▼”键分别用于查看上一条记录、查看下一条记录。

“取消”键用于返回上级彩单

7.8设置时间及日期

选择“系统设置”菜单按“确认”进入设置界面，包括“时间”、“日期”、“标定”。选择“时间”或者“日期”可以分别进入时间设置和日期设置。

当我们进入时间或者日期设置时，用“◀”键、“▶”键来选择设置时、分、秒或者年、月、日；用按“◀”键、“▶”键来设置数值。

设置完成后按”确认”键来保存设置；按“取消”键时放弃保存并返回。
