HDFJ-505 双通道SF6气体分解产物分析仪操作说明

准备

使用前请先检查电池电量是否充足，随机配件是否全。

测量之前先打开仪器后部的电源开关，严禁在危险环境中开关机，仪器进入自动校准状态，大约10分钟左右，校准结束后，可以开始测量。

注：压力及流量不易太大，以防仪器损坏。

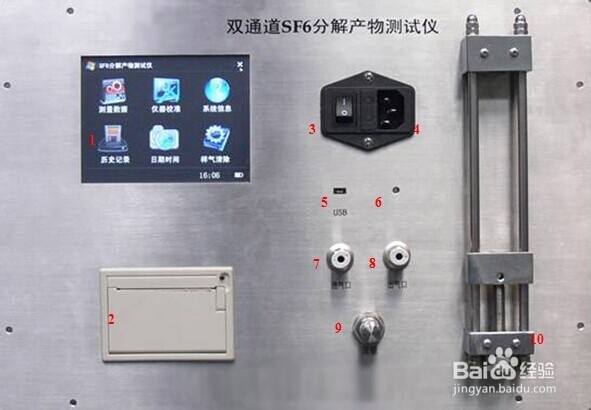

操作面板

                                         1.触摸液晶显示屏幕        2.热敏打印机

                                         3.电源开关                4.充电接口

                                         5.USB接口                 6.充电批示灯

                                         7.样气进口                8.样气出口

                                         9.样气流速调节阀          10.比色管支架

气体采集及流量调节

将随机配送的进气管道快插头的一端插在仪器进气口上，另一端连接到测量点，气路密封即可，逆时针调节针型阀，使气体流量达到要求的0.25L/min。顺时针可调小流量。

界面操作

该设备采用触摸屏进行操作，简单快捷，直接点击即可实现操作。退出时点击右上角X标记即可退出当前界面。

开机界面如图，桌面设有六个快捷方式图标，点击即可进入。右下角为电量显示，实时显示当前电池电量。电量满时为四格。如为空白是即表示需要充电。

图标说明：
