如何进行傲天AC配置及维护

2.

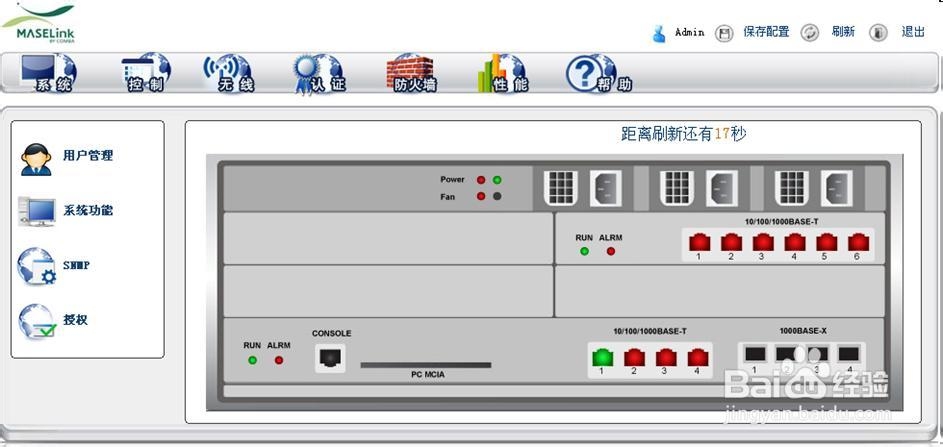

2.登陆成功后如下：

AC与FIT AP关联|配置步骤：

1.AC上主控板端口启用子接口，配置命令：

SYSTEM#configure terminal 进入配置模式

SYSTEM#interface eth0-2 配置子接口

SYSTEM#exit

SYSTEM#interface eth0-2.100 将eth0-2配置为vlan 100

SYSTEM(config)#ip address 10.10.10.10/24 给vlan 100分配ip地址

2.创建安全策略

SYSTEM(config)#create security 1 sec1 创建安全策略，名称“sec1”

SYSTEM(config)#conifg security 1 配置安全策略

STSTEM(config-security)#encryption type open 安全类型：open

SYSTEM（config-security）#encryption type none 加密：无

3.创建WLAN

SYSTEM(config)#create wlan 1 wlan baidu 创建WLAN，ssid:baidu

SYSTEM(config)#config wlan 1 配置wlan1

SYSTEM(config-wlan)#apply securityID 1 对wlan1 启用安全策略

SYSTEM(config-wlan)#wlan apply interface eth0-2.100 wlan绑定到eth0-2.100

SYSTEM(config-wlan)#service enable 开启wlan业务

4.DHCP设置

1）点击控制按钮，再点DHCP，如下图：

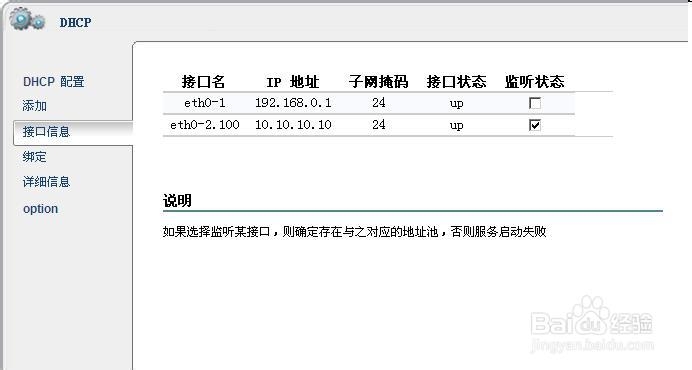

3)点击接口信息，绑定eth0-2.100，如下图：

5.AC与瘦AP关联|配置步骤：SMC6128L2

1）配置管理vlan

interface vlan 1

ip add 192.168.0.33 255.255.255.0

exit

2）创建vlan

vlan database

vlan 100 name vlan100 media ethernet state active

exit

3）添加交换机端口（eth1/1）到VLAN100，设置VLAN属性为“untagged”

interfaceethernet1/1

switchportallowedvlanadd 100 untagged

switchportnativevlan100

Exit

4）添加交换机端口（eth1/24）到VLAN100，设置VLAN属性为“tagged”

interfaceethernet1/24

switchportallowedvlanadd 100 tagged

switchportnativevlan100

exit

6.成功完成配置：

•AP获得地址10.10.10.200

•无线客户端获得地址10.10.10.199
