热变形维卡软化点测定仪

1、试样压头及试样的安装：维卡试验选择针式压头，热变形试验选择斧刃式压头。压头上标有编号印迹，安装时应与试样架的印迹一一对应。试样外形尺寸及规格按GB/T1633和GB/T1634执行。试样放置在压头下方，压住试样即可。千万不可抬起负载杆，以免试样滑跑。

2、荷重的选取：荷重的大小以GB/T1633、GB/T1634为准执行。（荷重=压头及负载杆力+千分表弹簧力+籴劂呙眚砝码力）比如，千分表力为14g力，要加载100g力，放上千分表，再加26g砝码就可以了；再比如要加1000g力，只需加上一个500g、两个200g、一个20g、一个5g和一个1g的砝码就可以了。安放砝码时，将砝码平放在托盘上，砝码凹槽向上，并要求放正。

3、做维卡软化点温度测定时，设负载为50N，应加砝码的质量由下式计算： mg = 50－R－T式中：m――砝码质量，kg；g――当地重力加速度；R――压针、负载杆的重力，N；T――千分表施加的力，N。

4、做热变形试验时，施加力的计算根据下式计算：如果试样采取优选（平放）放置方式：

5、如果试样采取备选（侧立）放置方式：式中：F――负荷，N；――试样表面承受的弯曲应力，MPa；b――试样宽度，mm；h――试样厚度，mm；L――试样与支座接触线间距离（跨度），mm。

6、要产生上式的载荷F，需在负载盘上添加质量为mw的附加砝码，mw按下式计算：式中：mr――负载杆质量，kg； mw――附加砝码的质量，kg； F――施加到试样上的总力，N； Fs――千分表力，N。

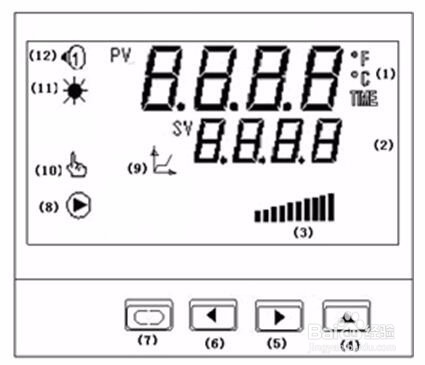

7、面板布置说明：1、PV显示器：显示测量温度或根据仪表状态显示各类提示符。2、SV显示器：显示设定温度或根据仪表状态显示定时时间；各类参数。3、光柱显示：显示加热控制输出的百分比。4、增加键：用于设定值、参数的修改。
