电能质量分析仪对起重机耗能分析报告

电能质量分析鞭徇跋尜仪测试对象背景说明： 节能是缓解能源约束矛盾的现实选择，是解决能源环境问题的根本措施，是提高经济増长质量和效益的重要途径，是增强企业竞争力的必然要求。不下大力节约能源，难以支持国民经济持续快速协调健康发展，不走跨越式节能的道路，新型工业化难以实现。 起重机是社会经济发展中必不可缺的物料搬运输送设备和工业安装设备。按照其使用的电能来源方式，可以将起重机分为公共供电网络供电和燃油发电机供电两类。前一类设备多为在固定的作业区域工作，不需要很高的机动性，如码头上的大型起重机等；后一类设备多为机动性较高的起重机，能够方便地移动到所需作业的场地，比如日常生活中常见的汽车起重机等。 使用电能质量分析仪对起重机进行能耗分析可有效的通过监测数据反馈起重器的势能及电能之间的转换，从而达到节能的目的。

近日我们使用Fluke电能质量分析仪对起重机进行了监测分析，以其监测的数据及内容为例进行分析，结果如下：

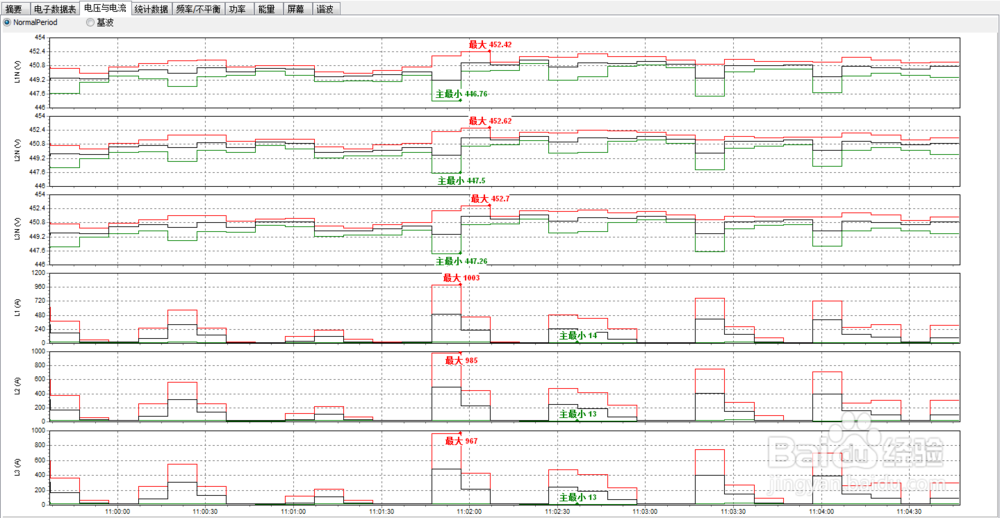

1、监测的电压电流图。（本次测试是持续时间达到5分10秒的连续测量）测试宀窜褓沙截取的电压电流曲线及统计数据如图所示：根据《GB/T 12325-2008 电能泥撼费瘠质量 供电电压偏差》规定，供电电压偏差应该在-10%-+7%之间，按照额定线电压400V计算，最大电压为452.7V，最小电压为447.5V（取自下图）。因此电压偏差为11.9%-13.18%，超出了标准规定。

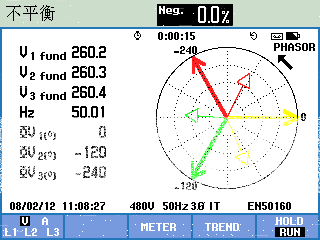

2、电压矢量及不平衡图。数据结果如图所示：电压不平衡度在国标《GB/T 15543-2008 电能质量 三相电压不平衡》限值范围内。各相电压电流之间的夹角较大，大约为60度，无功功率较大，功率因数较低，无功功率造成的电能量损失较大。

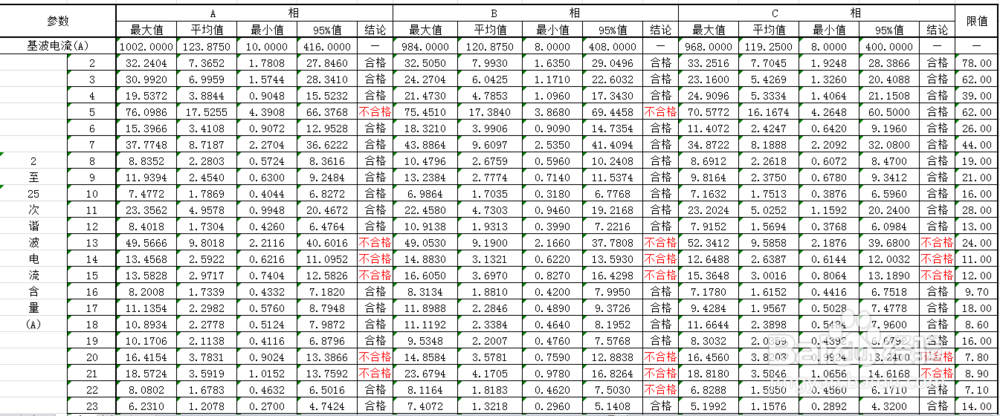

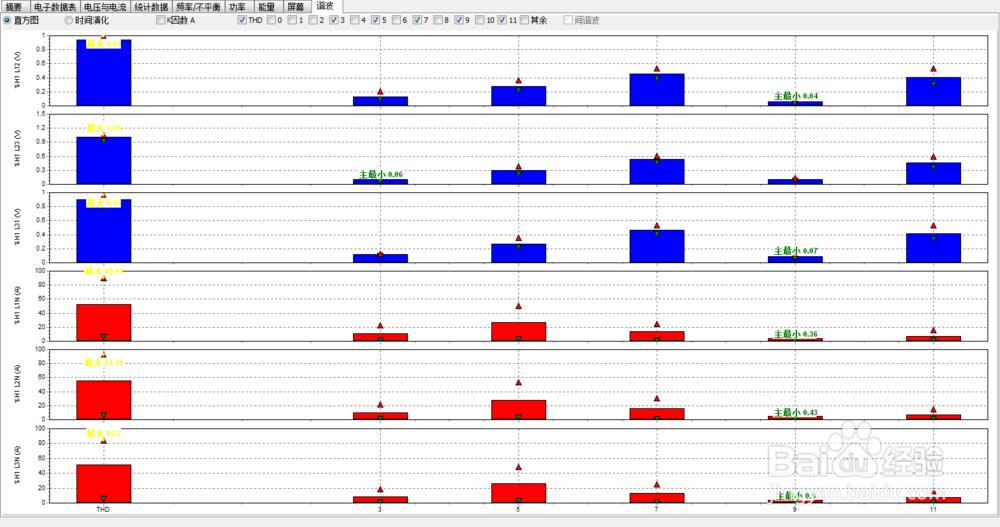

3、谐波图分析。如下图所示：电压谐波总畸变率在1.0%左右，小于国标限定值（5%）；电流谐波总畸变率在90% 之间。各次电压谐波分量不高，但电流谐波分量较高，由电流谐波造成的电能量损失较大；其中5次、13次、15次和21次电流谐波分量较高，超过国标限值（GB/T 14549）。

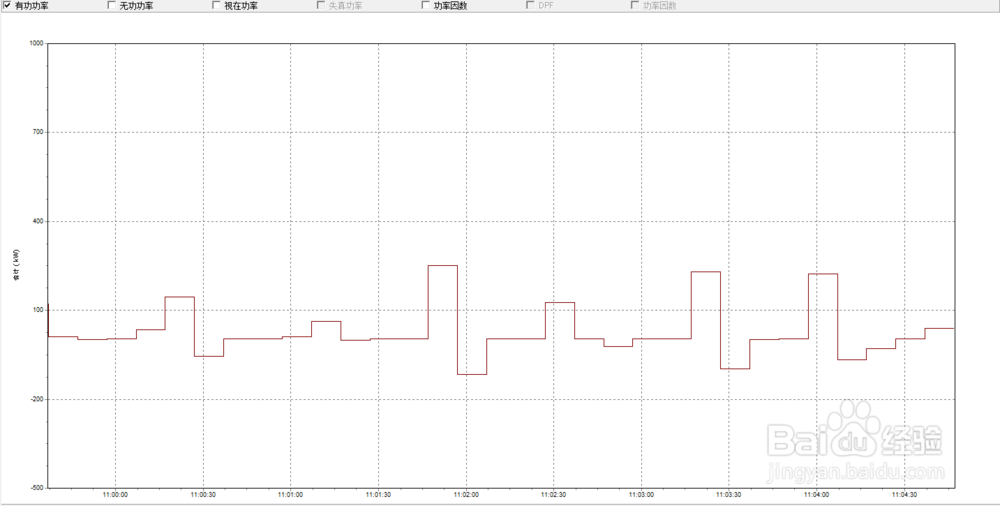

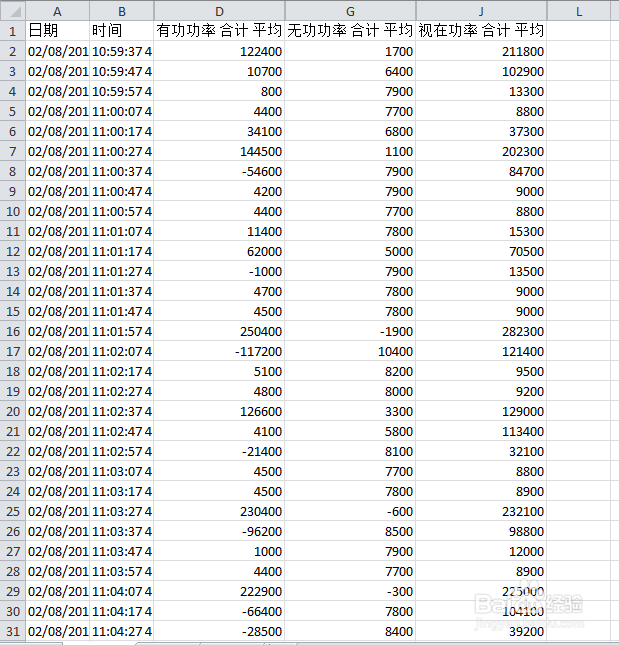

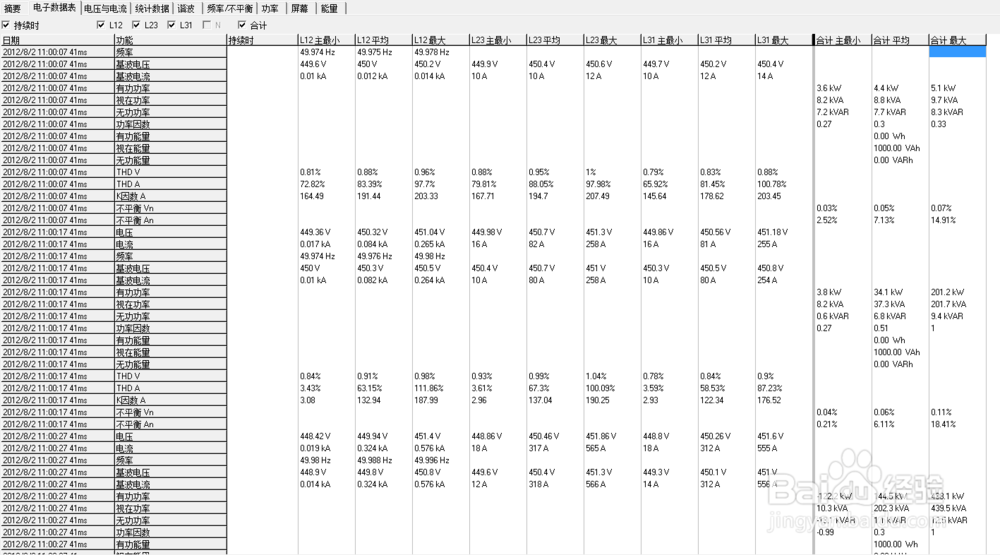

4、功率和能量图分析。从下图测试的数据表中能够发现，起重机耗能存在正功和负功（反馈电能），其中反馈电能由于电压、频率与电网不匹配，既对于电量的计量产生影响，也会使电网电能质量变差，如产生谐波、电压稳定度变差等。

5、总结 由Fluke电能质量分析仪所测数据进行分析，建议如下，由于起重机在工作过程中有大量的势能和电能的相互转换过程，因此，回收利用从势能转换的电能，并通过起重机的供电装置向公共供电网络回送，可达到节能的目的。
