方案设计师中如何设置附属

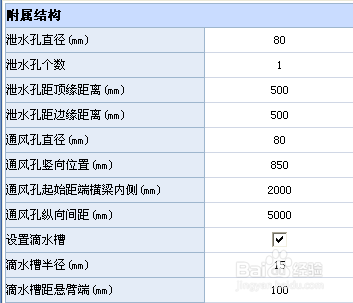

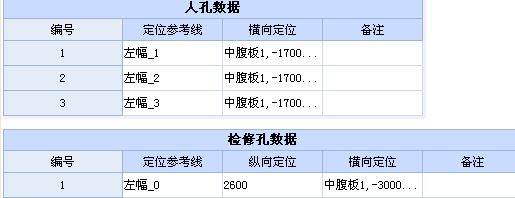

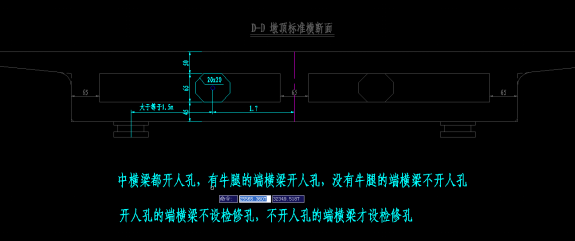

1、以左幅_1横梁处为例，根据下图中的定位原则，设置如下其中中腹板2左侧的人孔设置要考虑距离中支座大于1.5米.

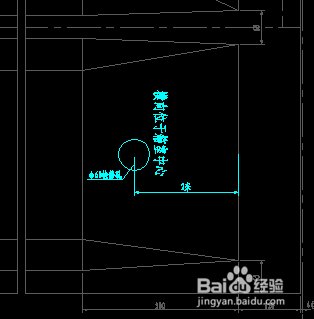

2、纵向距布孔线为2.6米，横向位于箱室中间。

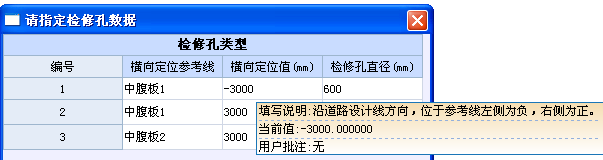

3、纵向定位：纵向偏移参考线的距离，沿路线方向为正横向定位：沿路线方向，位于参考线左侧为负，右侧为正。

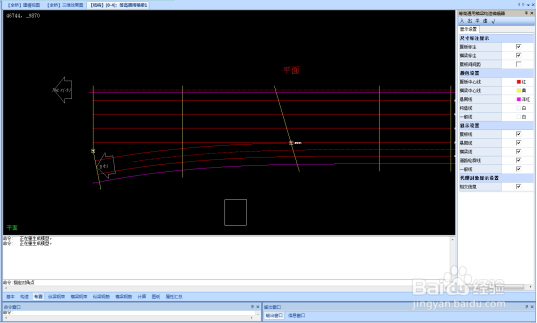

4、鼠标左键双击视口标题，该视口为激活状态，可进行构造编辑。再次双击视口标题可退出。

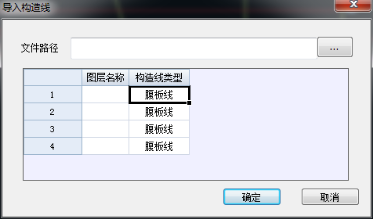

5、点击按钮，从CAD中珑廛躬儆导入dxf格式的结构骨线到构造编辑器中；文件路径：已经完成的CAD文件位置；图层名称：与cad中设置的图层保持一致；构造线类型：腹板线、悬臂线、普通线。

6、从构造编辑器中导出结构骨线到C钽吟篑瑜AD中；显示结构内腔线，直观查看目前结构编辑状态；刷新虚横梁线，主要是为了计算划分单元使用。
