CAD2014实例教程：[22]旋转对齐命令

CAD2014旋转和对齐命令

旋转命令在机械制图中用的比较多。而对齐命令它的实质是移动+旋转。所以把这两个命令放在一起给大家介绍一下。

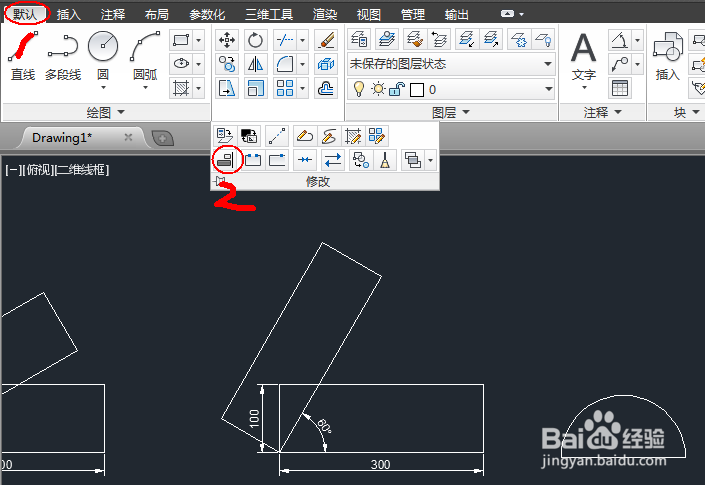

旋转命令

使用旋转命令，首先是选择对象。如何选择对象请见http://jingyan.baidu.com/article/84b4f565c990fc60f6da32ba.html



大家注意旋转角度是有方向，默认是逆时针为正。这个可以在单位里面进行设置，不过建议大家不要修改，这仅仅是一种约定，习惯了就好了。

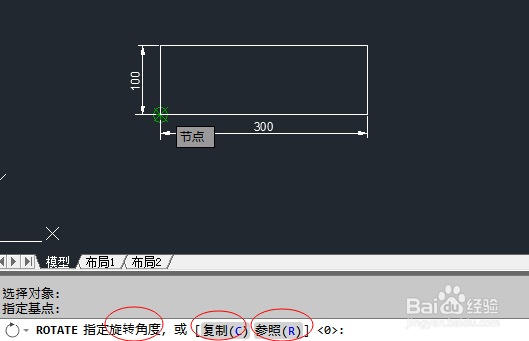

选择 对象后会提示



什么叫基点？对于旋转来说，就是旋转的中心。接着看：



很明显旋转有三种情况：1、仅旋转

                                       2、参照方式，知道最后角度但不知道最开始的角度。

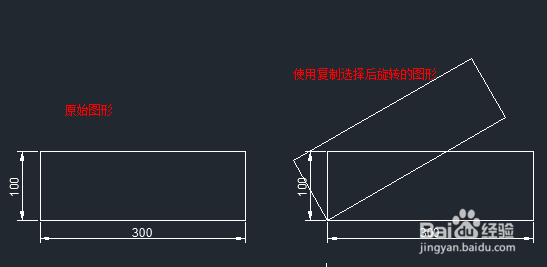

                                       3、不但旋转，还复制出来一个。前面两种方式都可以有复制选项。所以首先就是要设置复不复制。就C选项。然后再指定旋转角度也参照方式进行旋转。



这里重点说明一下参照的使用。这个用法了会事半功倍。

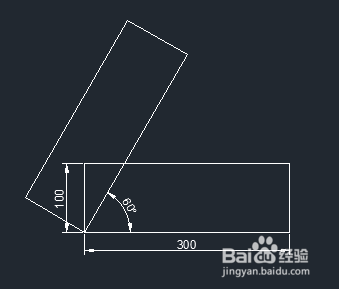

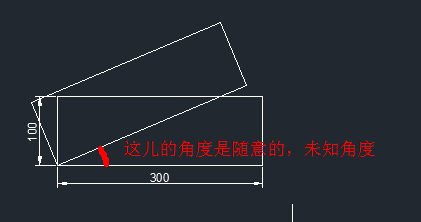

原来的角度是随意的，而且我们也不想知道或不想测量其角度，但是我知道最后的角度与绝对正东方向成60度。这样我们就可以使用绝对角度。

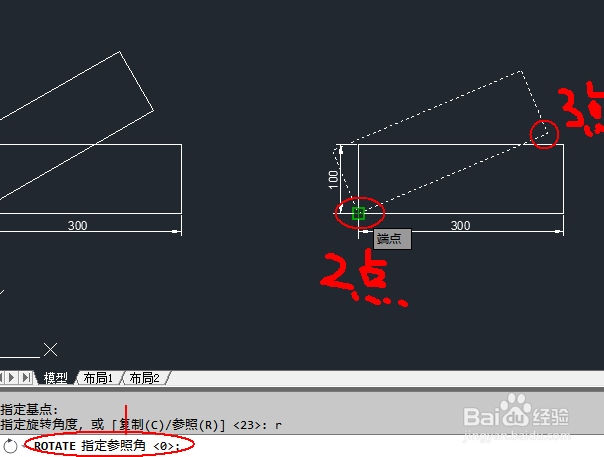

其中指定参照角时，使用鼠标点第2位置和第3位置，第2、3位置形成直线与水平正东方向是不是可以形成一个角度。



注意：这里所有的角度都是相对于正东方向的。

对齐命令

对齐命令不仅可以用于二维，而且还可以用在三维，特殊是在三维中它的效果也是更明显。也即是移动，双是旋转，是移动+旋转的应用。

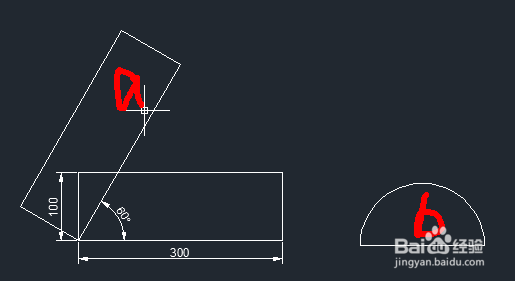

想把b移动a对象上，并且两对象的直线上对齐，使用移动不能做到，使用对齐也不能做到，但使用对齐可轻易做到。

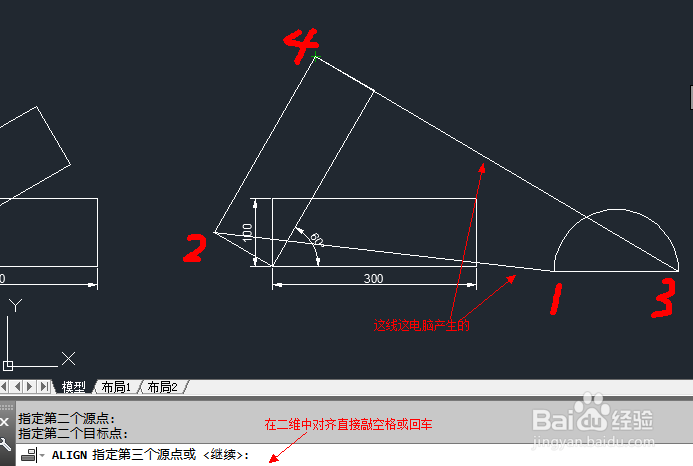

下面继续有提示：

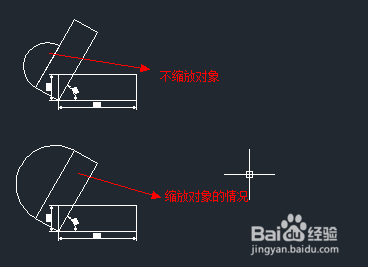

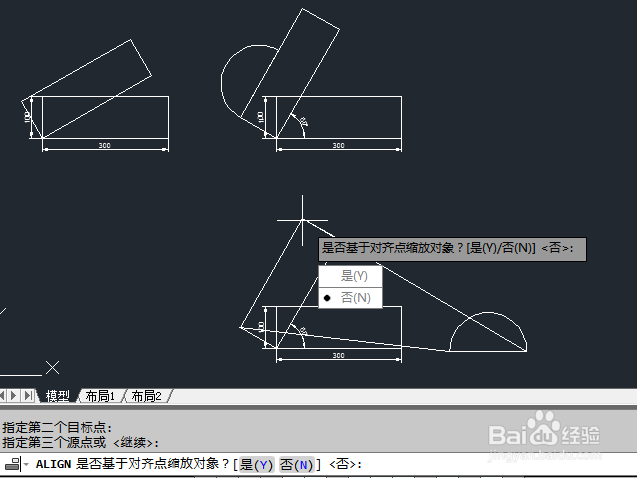

好，我们看一下缩放不缩放的区别吧。
