proe如何创建旋转混合切除材料

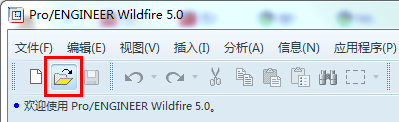

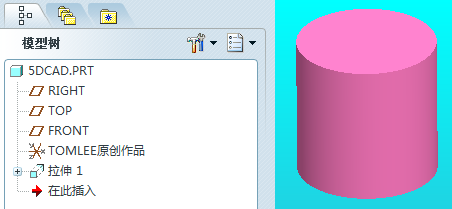

1、启动proe，在proe界面点击打开文件图标，打开一个现有proe实体零件。

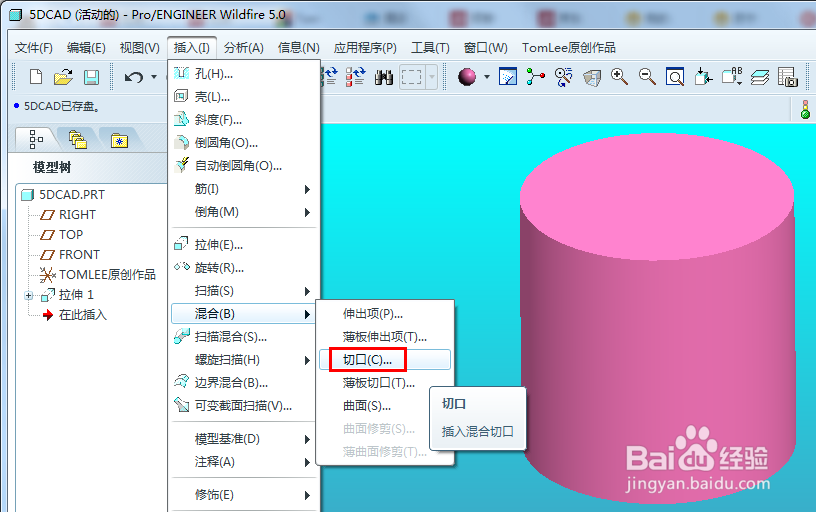

2、在proe软件界面的“插入”菜单，启动混合特征创建。指令位置：插入——混合——切口...（切口就是切除材料）。

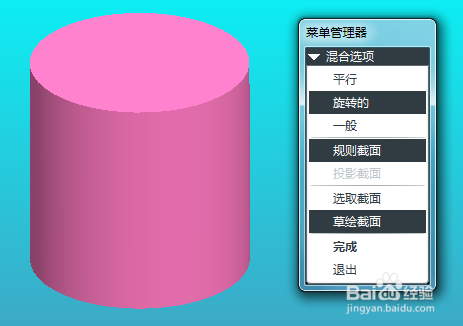

3、在弹出的菜单中，选择“旋转的、规则截面和草绘截面”，点击完成。

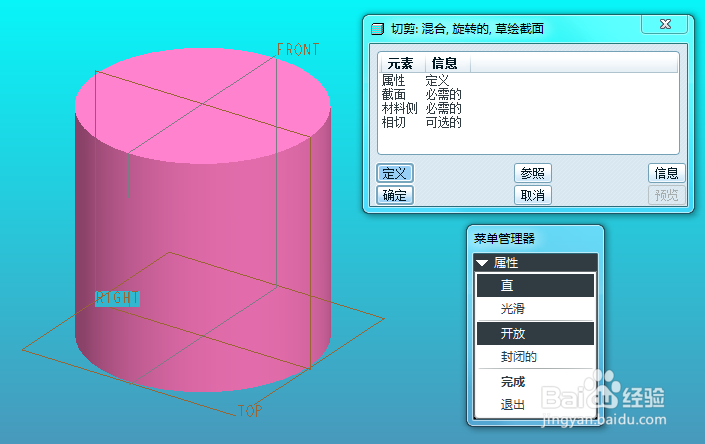

4、接受属性菜单的默认选择“直”和“开放”，点击完成。

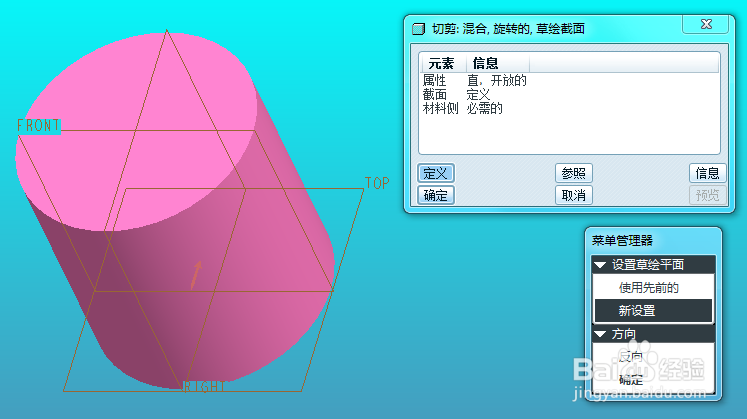

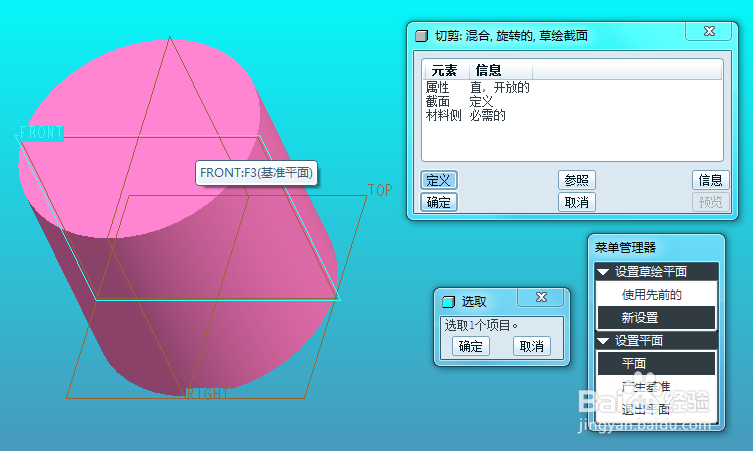

5、接下来选择FRONT基准平面来作为草绘平面，接受默认的箭头方向，点击确定，接下来的菜单中点击“缺省”进入草绘。

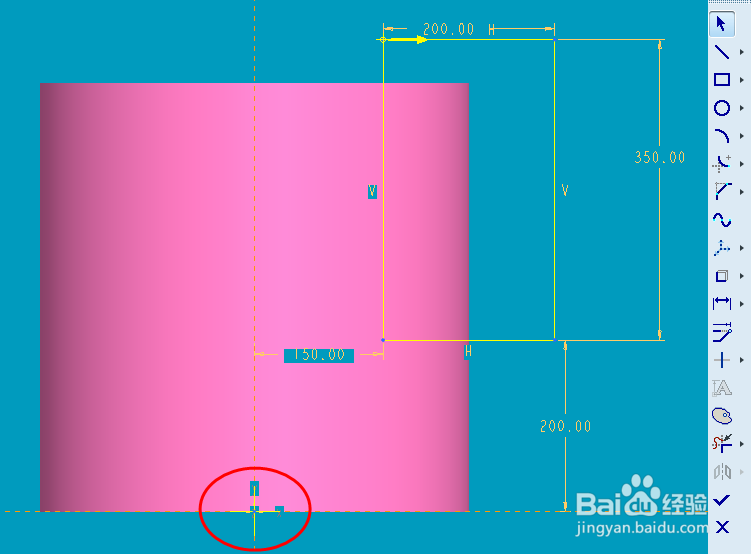

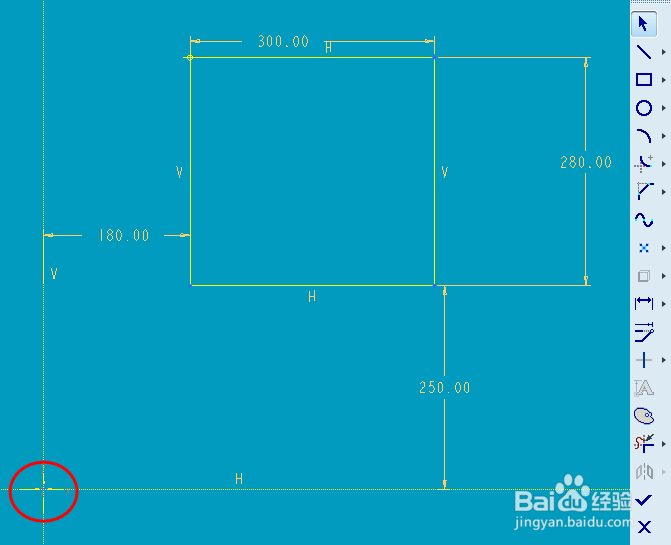

6、需要绘制至少两个草绘截面，本例我们绘制三个草绘界面，注意每个截面都需要画一个草绘坐标系，这是每个草绘截面之间的关系参考。

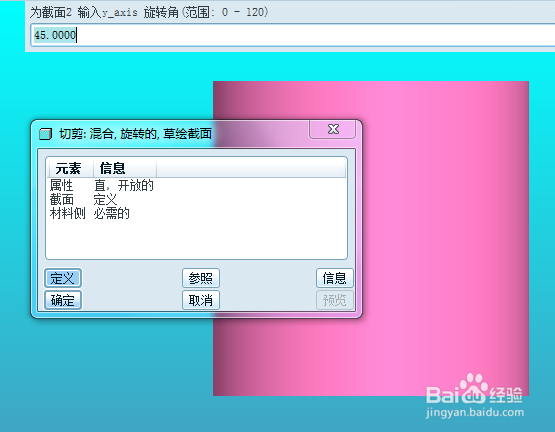

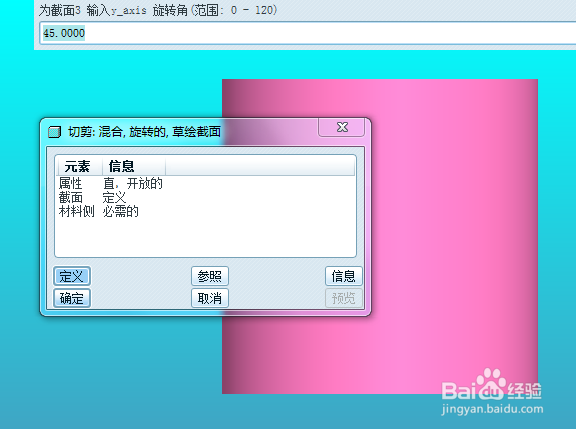

7、完成第一个草绘后，会弹出角度输入栏，这是定义第二个草绘截面同第一个草绘截面之间的角度关系。输入角度后回车确认，进入第二个草绘，同样需要绘制一个草绘坐标系。

8、完成第二个草绘后，会弹出确认对话框，如果需要继续草绘更多截面，就点“是”，如果不需要，就点“否”。

9、本例我们点“是”，会继续弹出角度输入栏，这是定义第三个草绘截面同第二个草绘截面之间的角度关系。输入角度后回车确认，进入第三个草绘，同样需要绘制一个草绘坐标系。

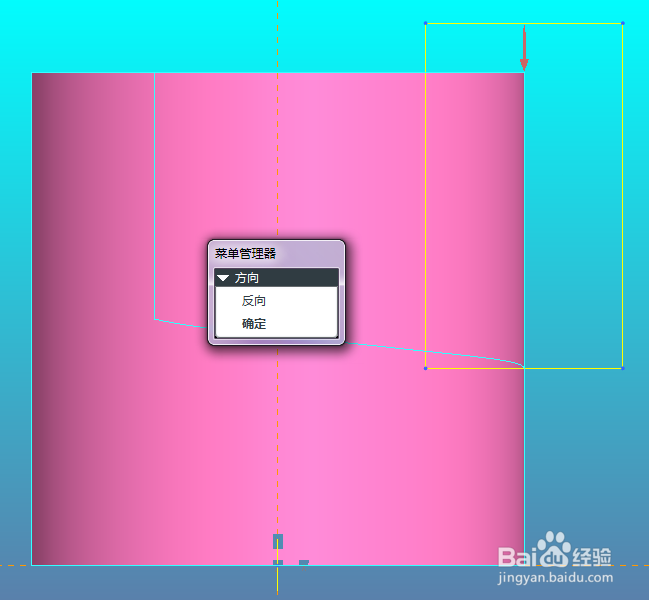

10、完成第三个草绘后，在弹出的姑百钠恁确认对话框，这一次我们点“否”，不再继续增加草绘截面。接下来会方向菜单，红色箭头表示切除材料的方向，这里接受向内切除材料，点击确定。

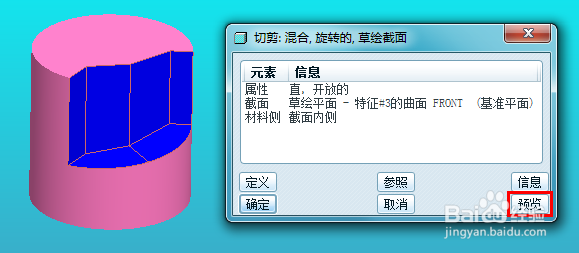

11、在对话框点击预览按钮，就可以看到三个草绘截面的旋转混合创建切除材料的效果。

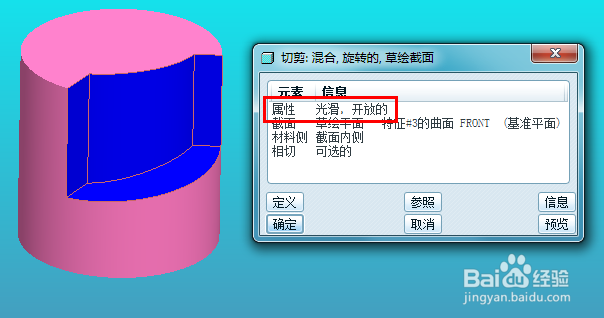

12、将属性从“直”修改为“光滑”后，创建切除材料效果如下图。

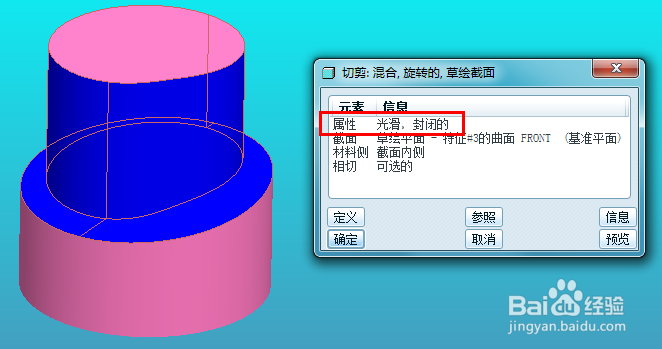

13、将属性从“直”和“开放”修改为“光滑”和“封闭的”后，创建切除材料效果如下图。确埠颁犍虽然三个草绘截面之间的角度和并没有达到360度，但是在选择 “封闭的”属性后，旋转混合切除材料封闭为一个圆周。
