proe平行混合创建实体

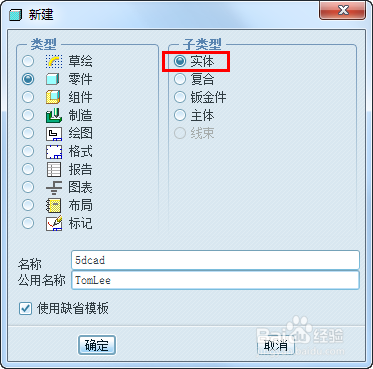

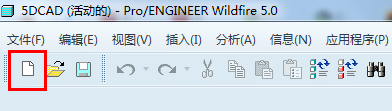

1、启动proe，在proe界面点击新建文件图标，新建一个proe实体零件。

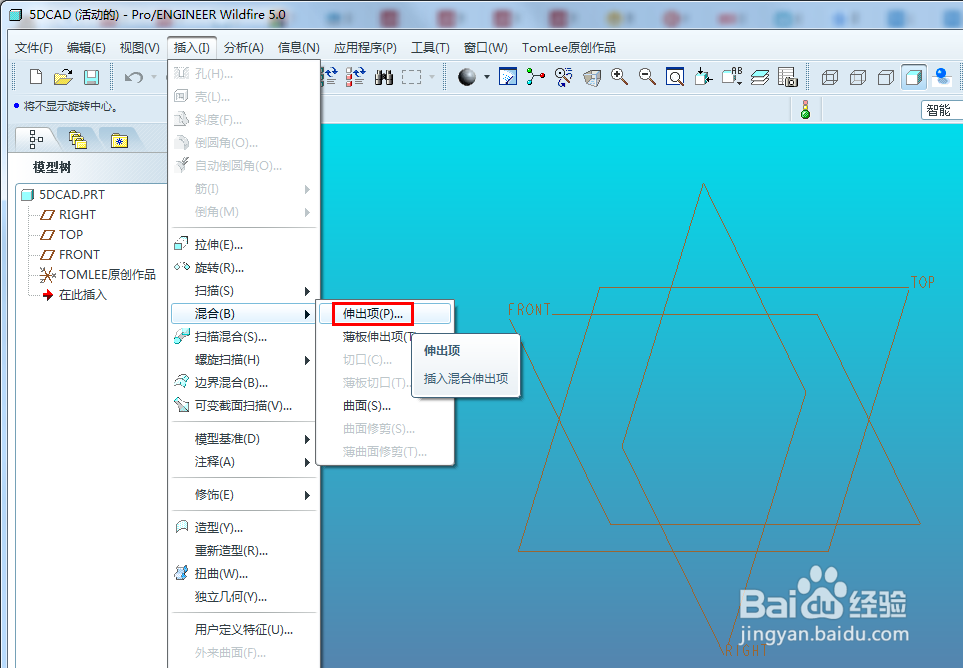

2、在proe界面的“插入”菜单，启动混合特征创建。指令位置：插入——混合——伸出项...（伸出项就是创建实体）。

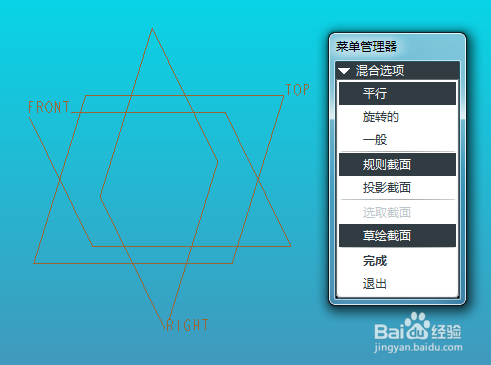

3、在弹出的菜单中，接受默认的：平行、规则截面和草绘截面，点击完成。

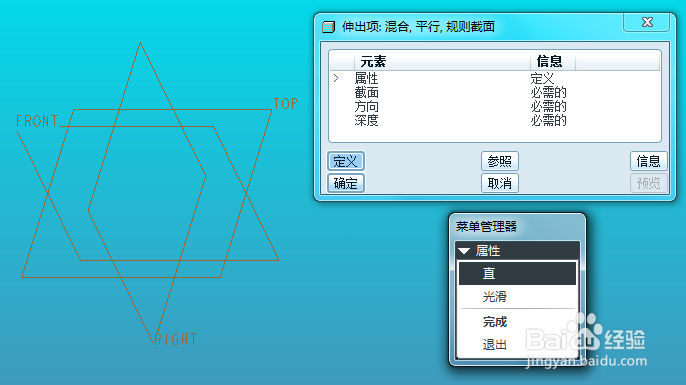

4、接下来会弹出对话框和菜单，接受默认“直”，点击完成。

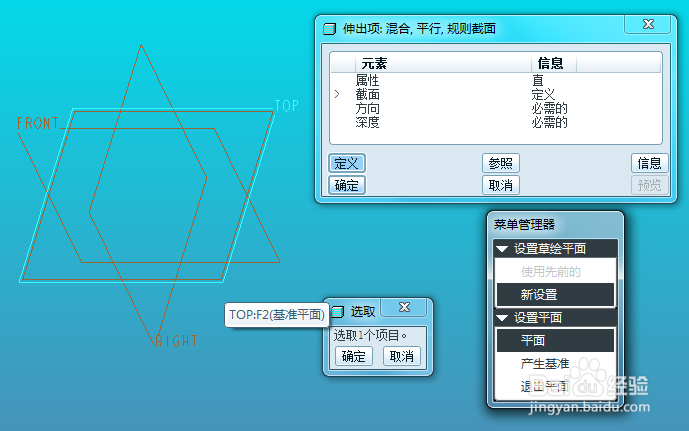

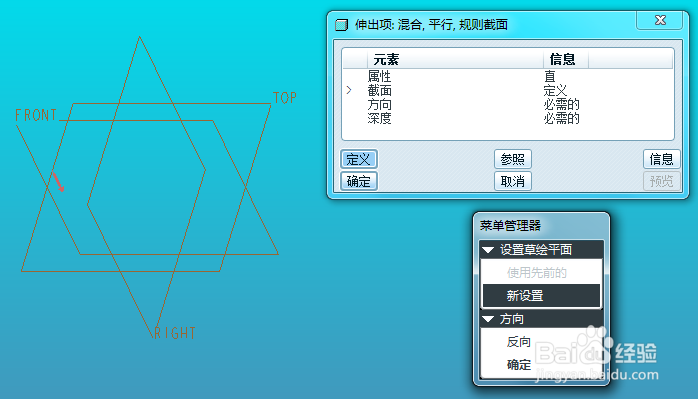

5、选择TOP基准平面来作为草绘平面，接受默认的箭头方向，点击确定，接下来的菜单中点击“缺省”进入草绘。

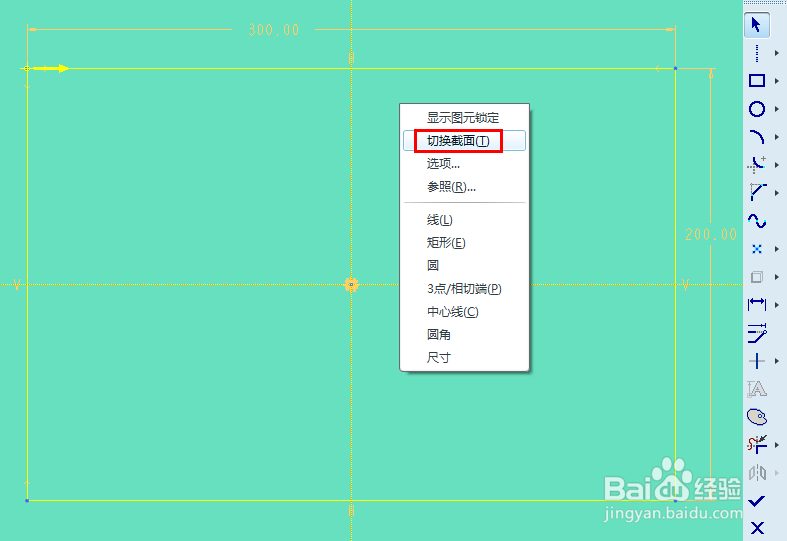

6、完成第一个草绘截面后，鼠标移动到空白位置，按住右键弹出快捷菜单，选择“切换截面”选项。

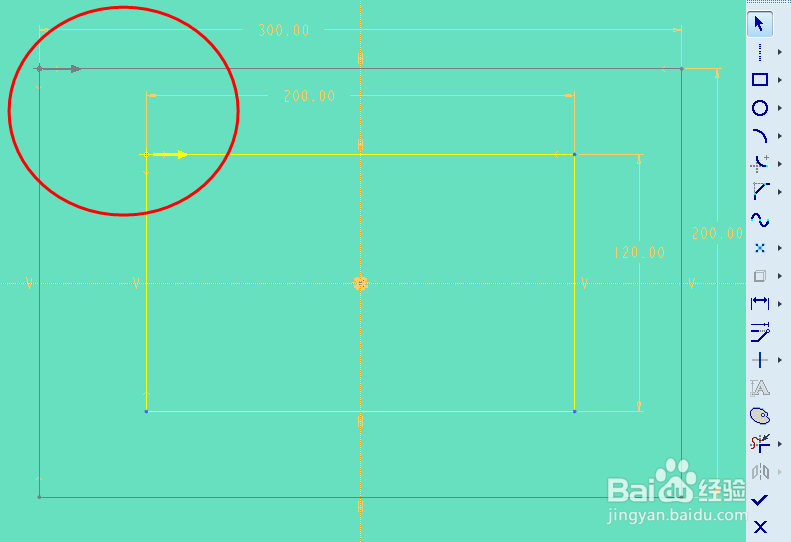

7、再次绘制第二个草绘截面，这时候第一次的草绘截面会变成灰色不可用，注意黄色的箭头，这就是起点位醅呓择锗置，不同截面间对应才会连线光顺不扭曲。

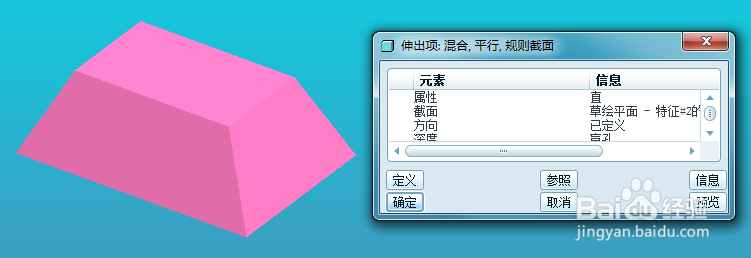

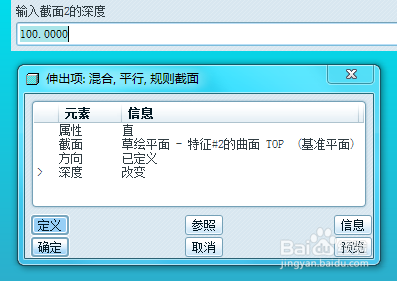

8、完成草绘后，接下来定义深度，在弹出的输入栏，输入截面1和截面2之间的距离，回车确认。在对话框点击预览按钮，就可以看到两个草绘截面的平行混合效果。

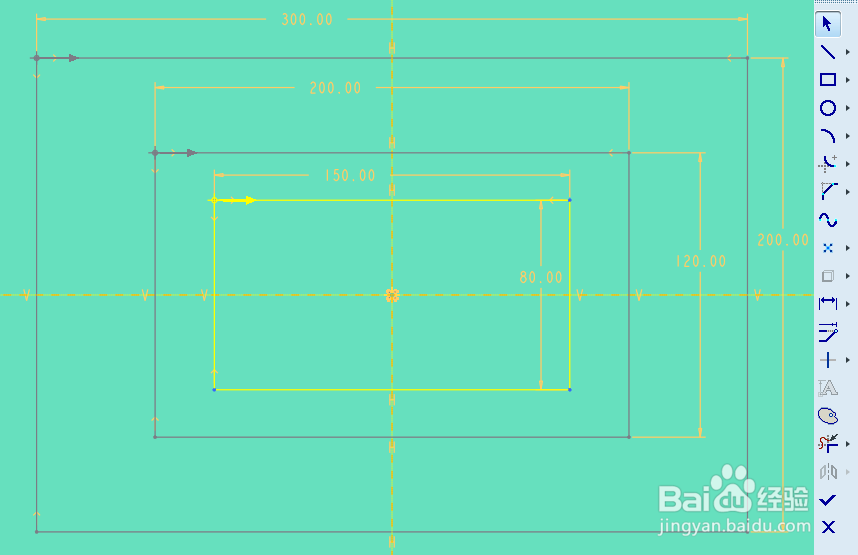

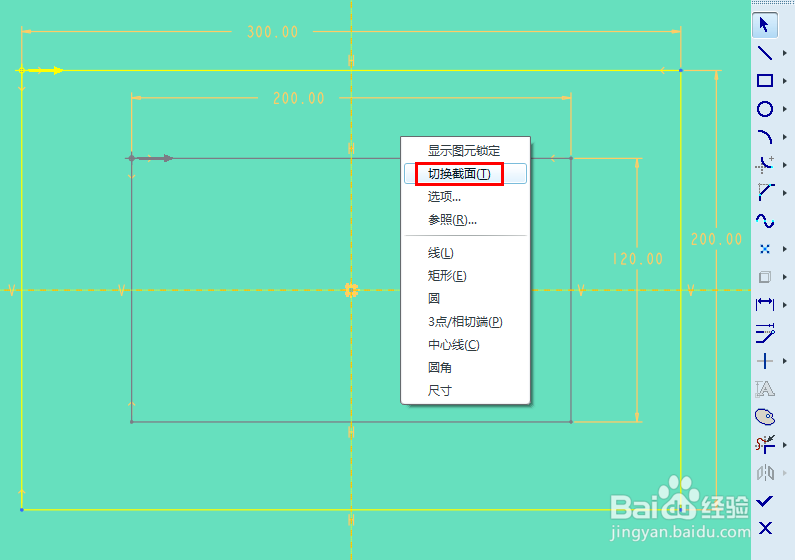

9、可以在对话框双击截面，增加更多草绘截面，本例我们就在两个草绘截面后再来增加一个草绘截面。进入草绘后，需要点击两次“切换截面”，直到前面的草绘都变成灰色，再增加新的草绘截面。

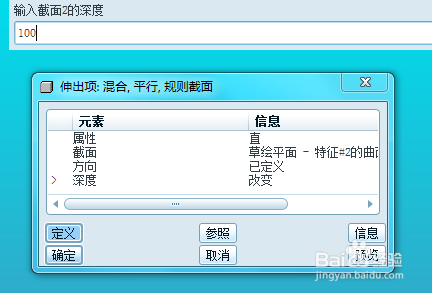

10、完成草绘后，需要定义好三个截面间的深度，需要两次输入数字。

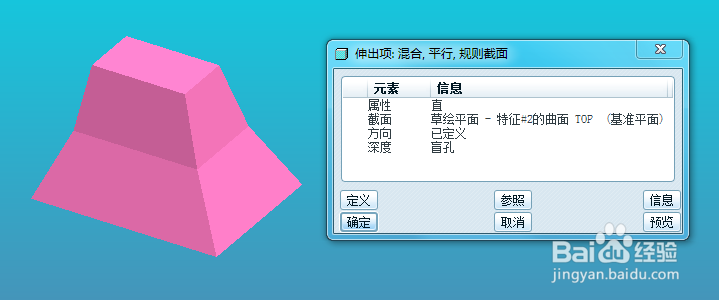

11、在对话框点击预览按钮，就可以看到三个草绘截面的平行混合效果。

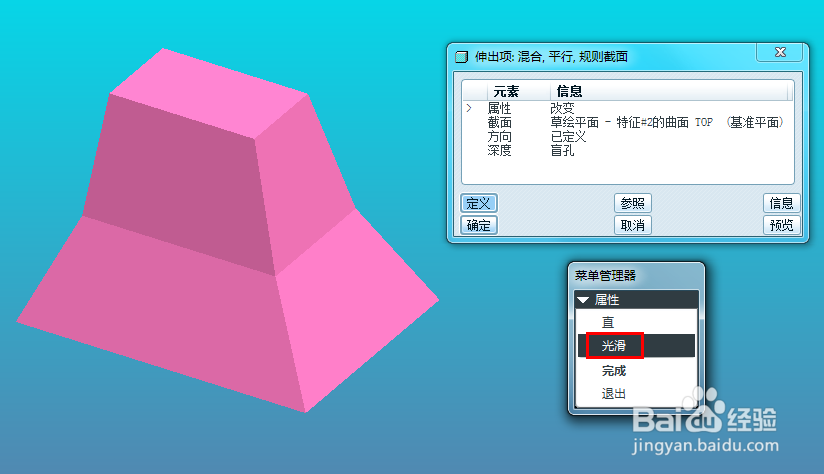

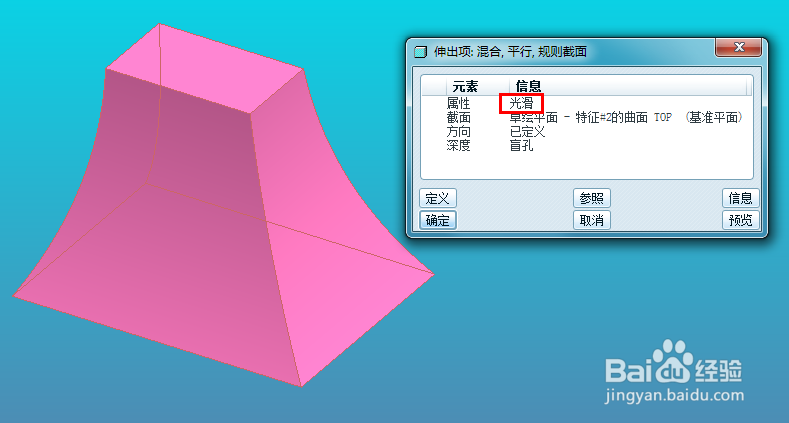

12、在对话框中双击属性，可以修改属性“直”为“光滑”。这样端点之间的连线就不再是直线，而是光滑的样条线连接。
