RT-500L全自动电容电感测试仪

RT-500L全自动电容电感测试仪具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。该仪器针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。（2）电容表输出电压低而导致故障检出率低。（3）测量电抗器的电感。

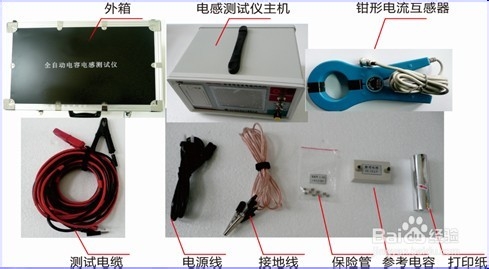

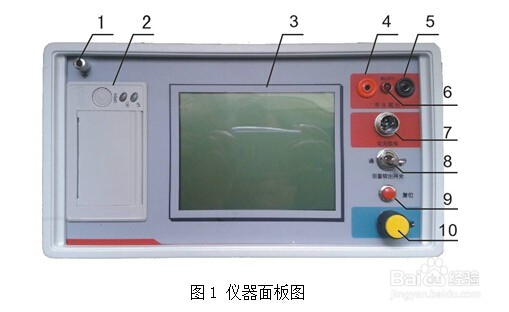

RT-500L全自动电容电感测试仪面板介绍

1、1：接地端2：打印机：打印测量数据和波形3：液晶屏幕4、5：输出电压接线柱6：电流测试钳插座7：输出指示灯8：测量输出开关9：复位按钮：按此键后，直接跳回主菜单10：功能选择：用于显示屏上各项功能选择

RT-500L全自动电容电感测试仪使用说明

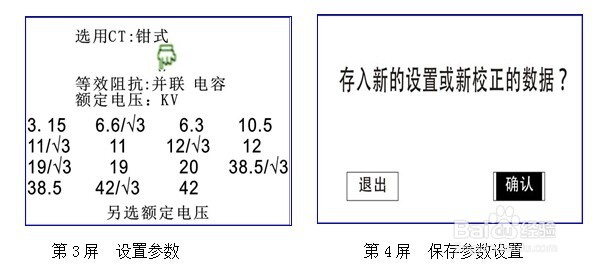

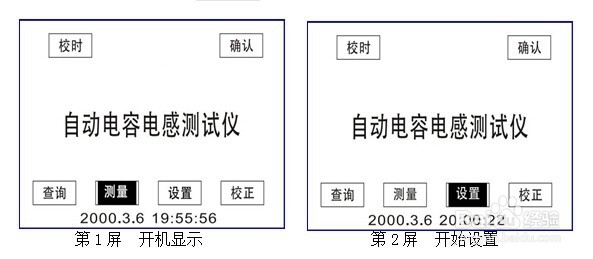

1、耩撞苏粪参数设置开机后，屏幕显示第1屏开机显示；如果白屏，直接按复位键。必须先设置参数，将光标移至设置处，确认后，进入第3屏设置参数。在第3屏画面中，有以下内容可以调整选吹涡皋陕用CT：有内部、钳式二种选择，钳式：供不拆线测量电容；必须使用钳形表。内部：供普通电容测量；钳形表无效了，使用内部电流互感器。在变电站现场一般选择并联电容、钳式方式。等效阻抗:并联电容、串联电感两种模型，旋转鼠标键进行选择。额定电压:按鼠标键，改变数值及单位，（kV；kV/；V；V/）。选择电压等级，是为了计算电容的无功补偿功率即千乏。另选额定电压：如果列表中的电压等级没有您想设置的，可选另选额定电压设置。在上述步骤完成后，继续旋转鼠标，出现第4屏存入设置值，选择【确认】，回到主菜单。存入新的设置值：以后所有的试验，均按此设置参数测量计算；不存入新的设置值：只是本次试验，按照本次设置参数测量计算；下次试验，本次的设置无效了。

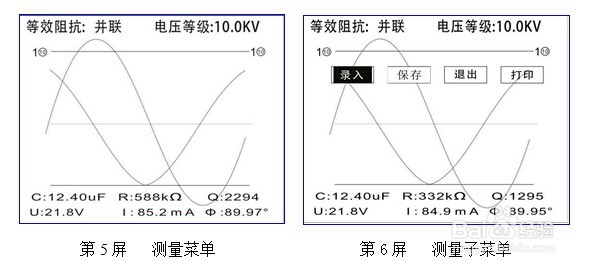

2、测量开始在确定测量前，必须将输出电压开关闭合，否则，仪器拒绝工作。在第1屏主菜单画面中，将光标移至【测量】，按【鼠标】键确认，进入测量状态显示，如图第5屏测量菜单，左或右旋鼠标，出现图6；录入：将测量数据显示在屏幕上；保存：选中后出现第9屏界面；退出：退至开机界面；打印：打印屏幕上显示的内容。测量值稳定后，垂直按鼠标确认，出现图7；移动取样电流钳表，测量下一只电容时，重复步骤，出现图8；

3、复位操作仪器在任何白屏、死机或软件暂时出现故障情形下，直接按复位键，确认后返回开机画面，重新开始测量！
