全功能线缆长度测试仪NF-8601使用方法

1、PING测试，将网线一端插在主机的POE/PING口；

2、另一端插在交换机上，主机选择PING测试功能。（进行PING测试前，需要先设置好IP地址。IP地址可手动输入或者自动获取两种方式。目标IP为 所测交换机IP，本机IP与默认网关前三位需与目标IP前三位相同）

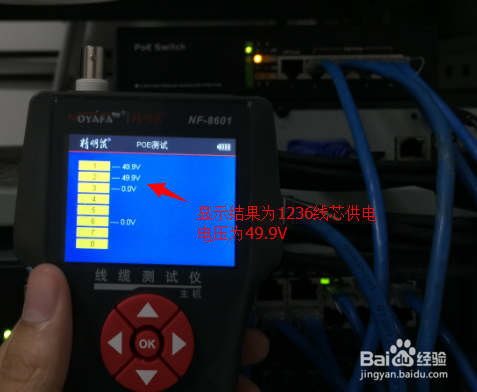

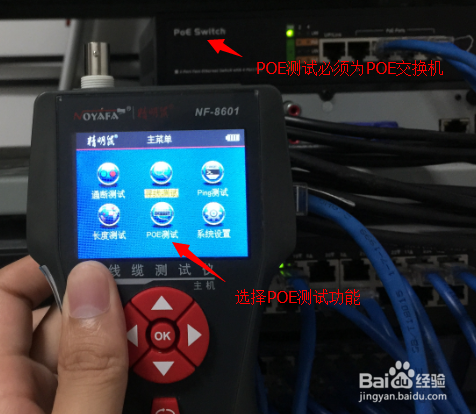

1、POE测试，将网线的一端插在POE/PING口，另一端插在POE交换机端口

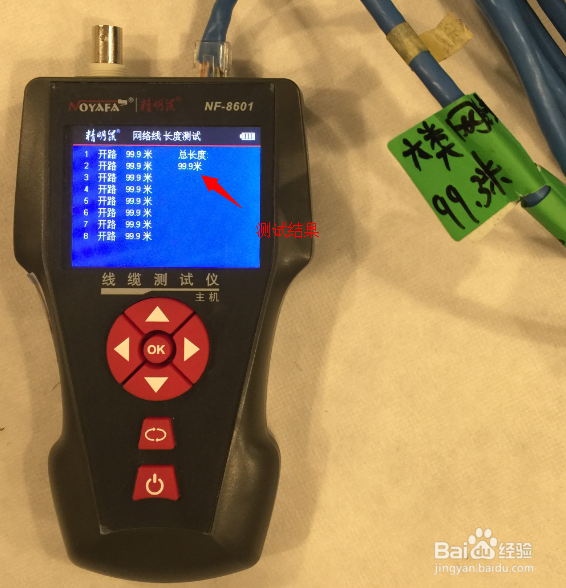

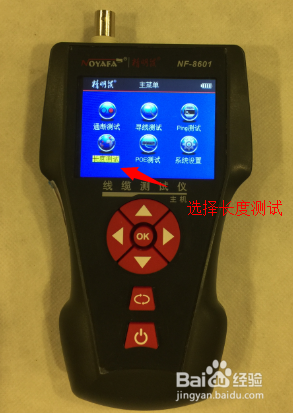

1、长度测试，进入长度测试功能选择，选择所测线材类型，进行长度测试，若测试结果与实际值偏差较大，则需校准后再测量（校准方法，取一根不 短于10米的线，选择长度校准，设定数值并保存，调取所保存的数据，再进行测量）

1、通断测试，将所测线材插在对应的测试接口处，选择‘通断测试’选项，选择对应的线材类型，‘开始测试’即可；

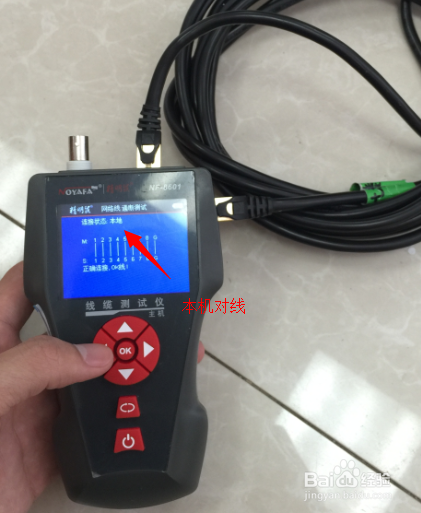

2、①本机对网络线，将网络线的一端插在主机的‘网线主机口’，另一端插在‘网线寻线接口’

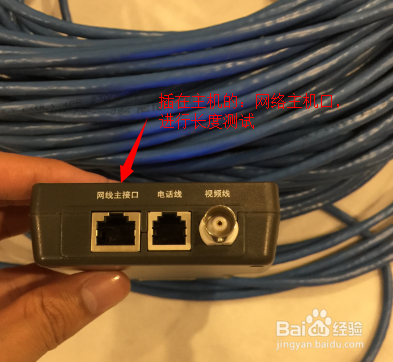

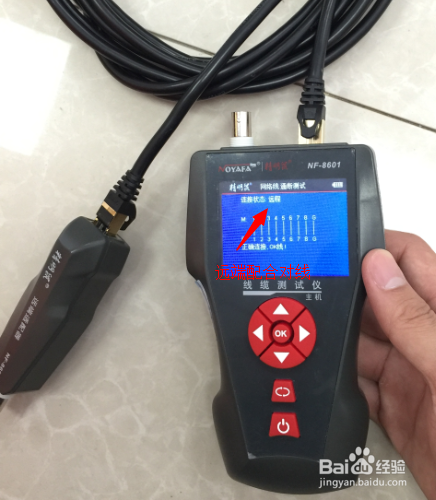

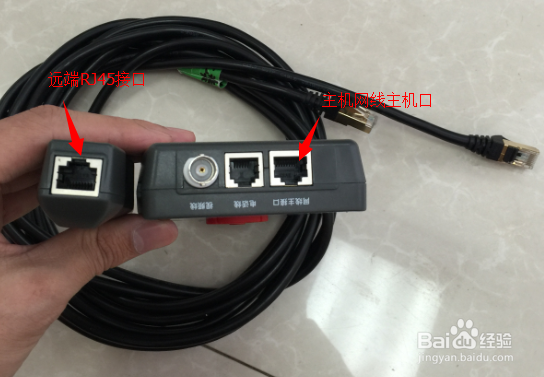

3、②‘远端适配器’配合主机对线，将网线的一端插在主机的‘网线主机口’，另一端插在‘远端适配器’的RJ45接口；

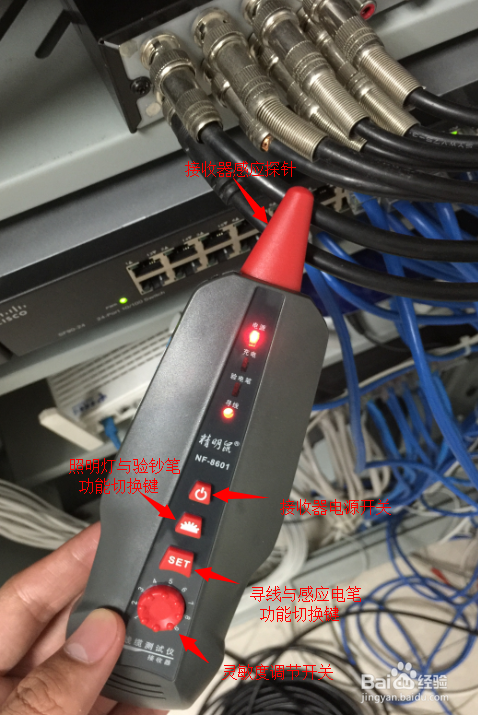

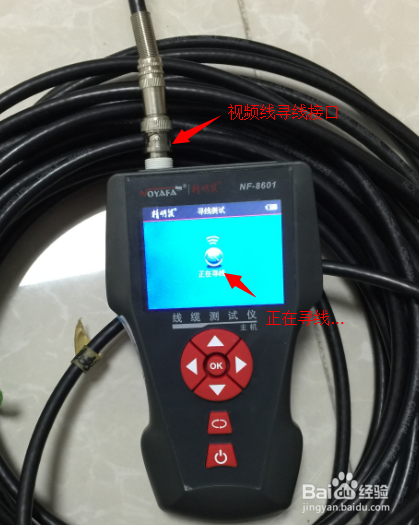

1、寻线测试，将所要寻找的线材一端插在主机对应的寻线接口，在‘主菜单’中选择‘寻线测试’，界面会出‘现正在寻线...’，开启接收器选择寻线功能，开始寻线；
