UG10.0如何创建一个木梳子模型

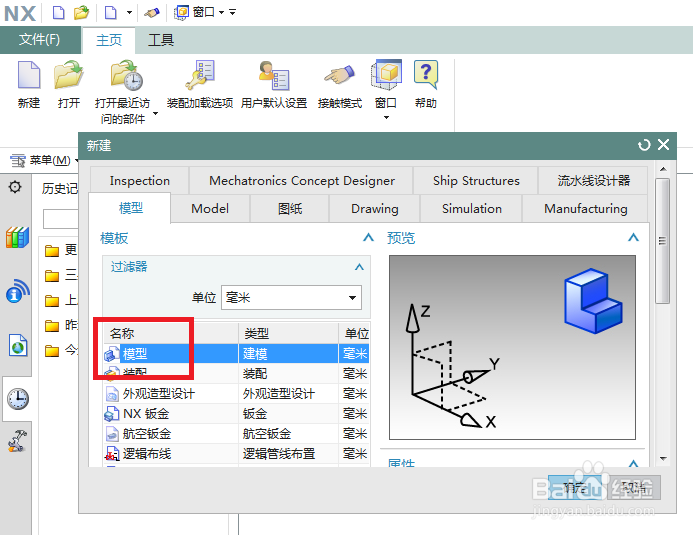

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

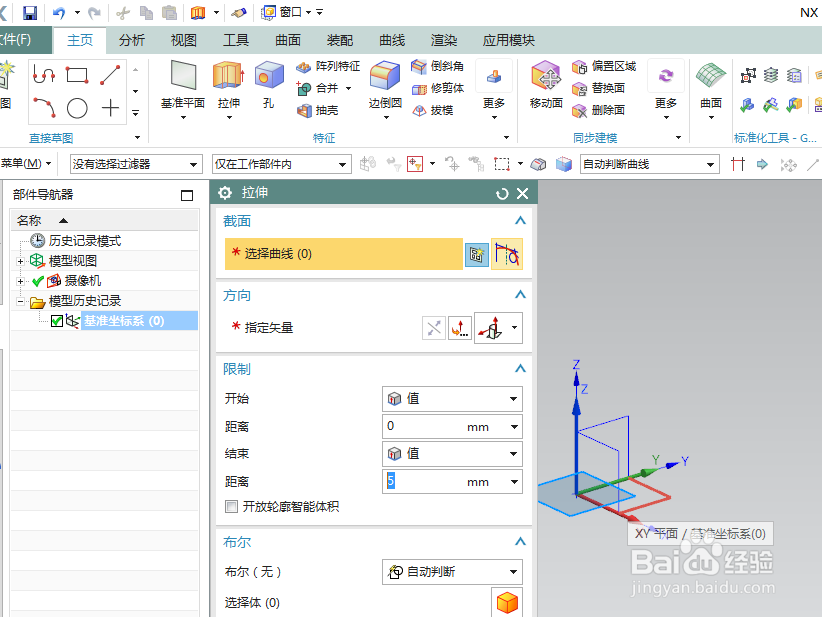

2、如下图所示，1、点击工具栏中的 拉伸 图标，激活该命令，2、点击基准坐标系中的 XY平面。

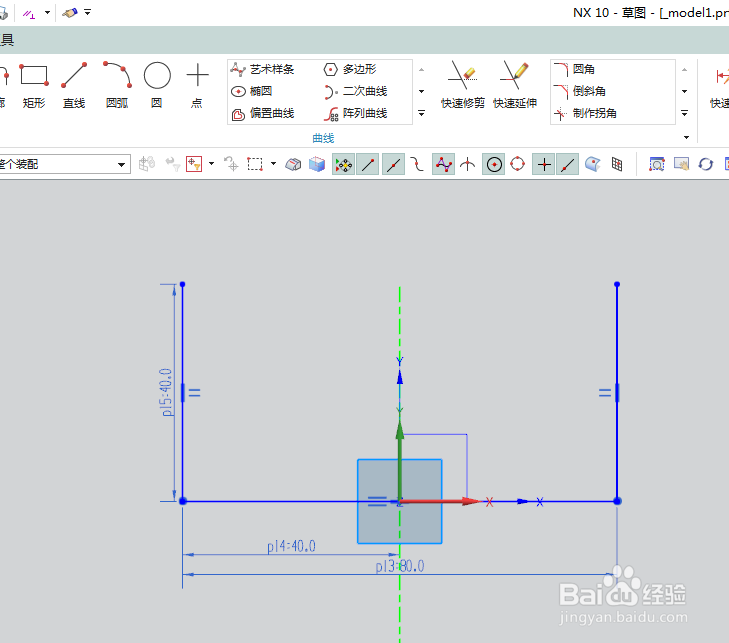

3、如下图所示，激活轮廓命令，画一横两竖三刳噪受刃条直线段，激活几何约束命令，横线段与横轴重合，两条竖线段等长，激活快速尺寸命令，标注尺寸长80、高40，两条竖直线段距离纵轴均为40，好了，点击“完成”，退出草图。

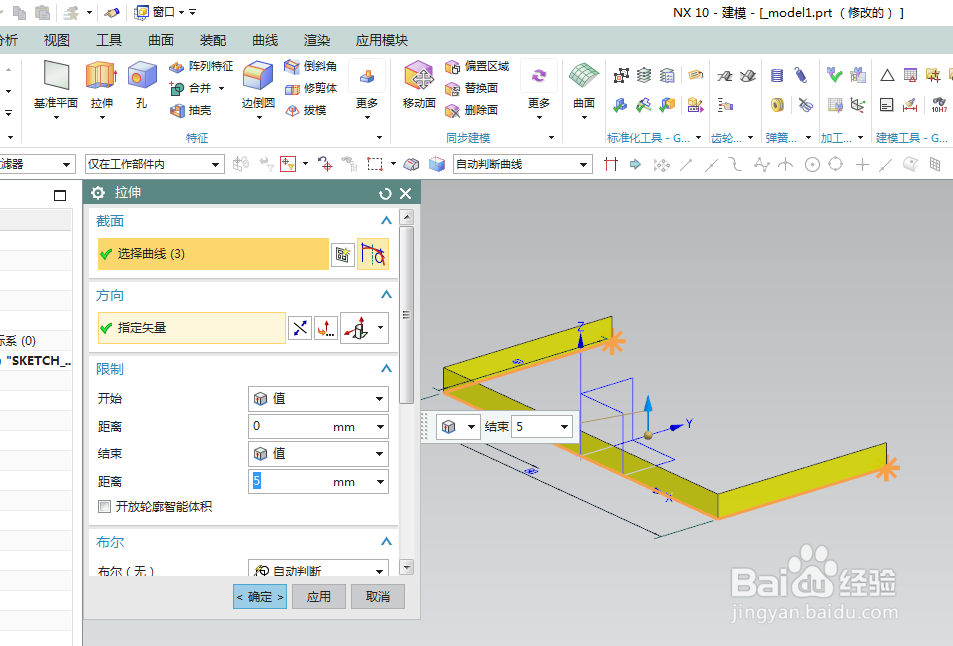

4、如下图所示，设置拉伸高度为5，从0开始限制。

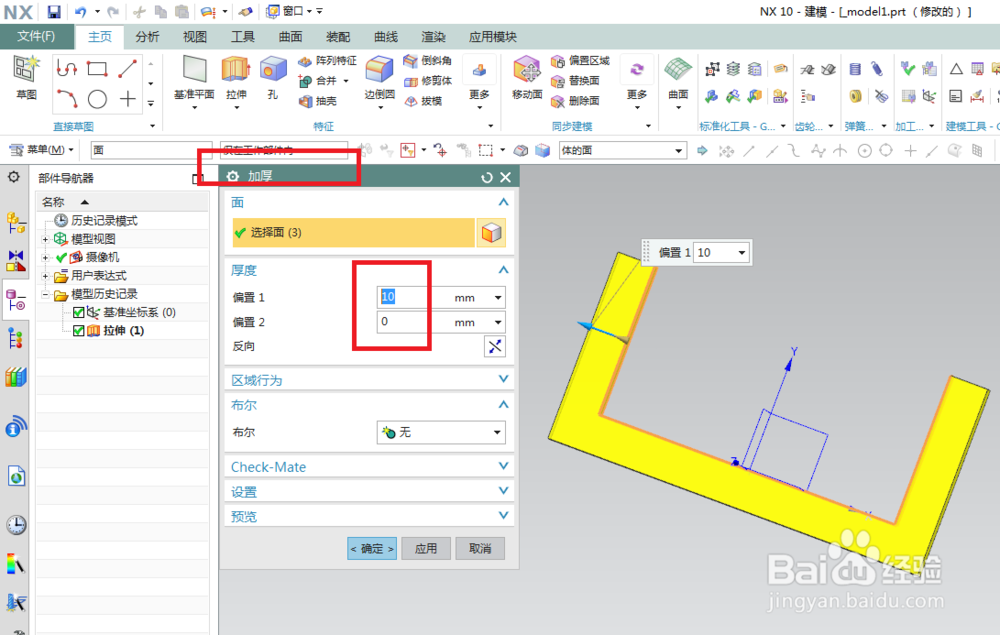

5、如下图所示，首先执行【菜单——插入——偏置/缩放——加厚】，激活 加厚 命令，然后选择三个片体，偏置1设置为10，然后点击“确定”。

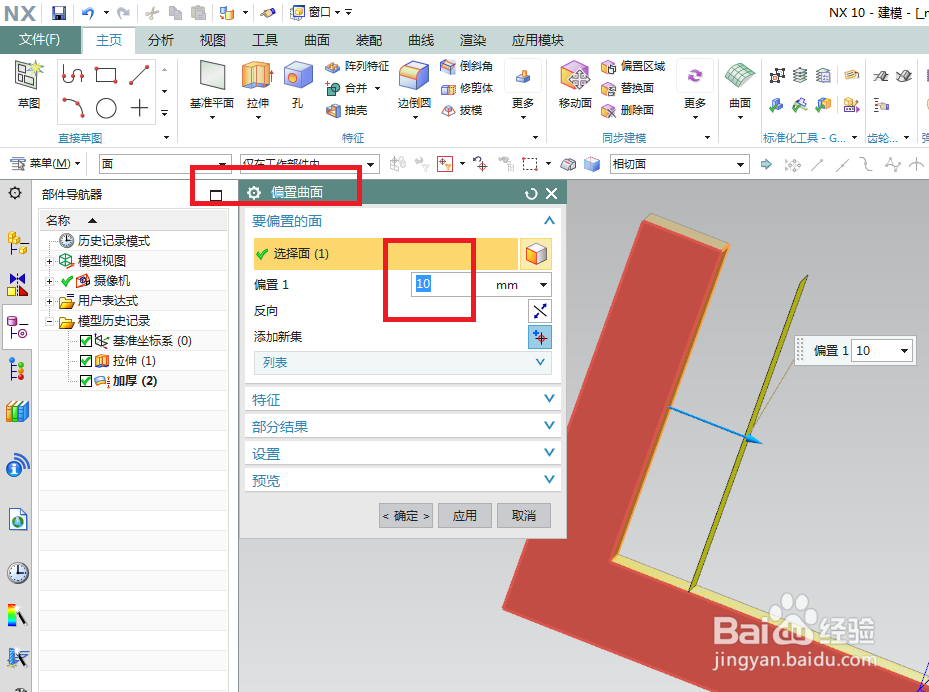

6、如下图所示，首先执行【菜单——插入——偏置/缩放——偏置曲面】，激活 偏置曲面 命令，然后选择实体表面，然后设置距离为10，然后调整方向，点击“确定”。

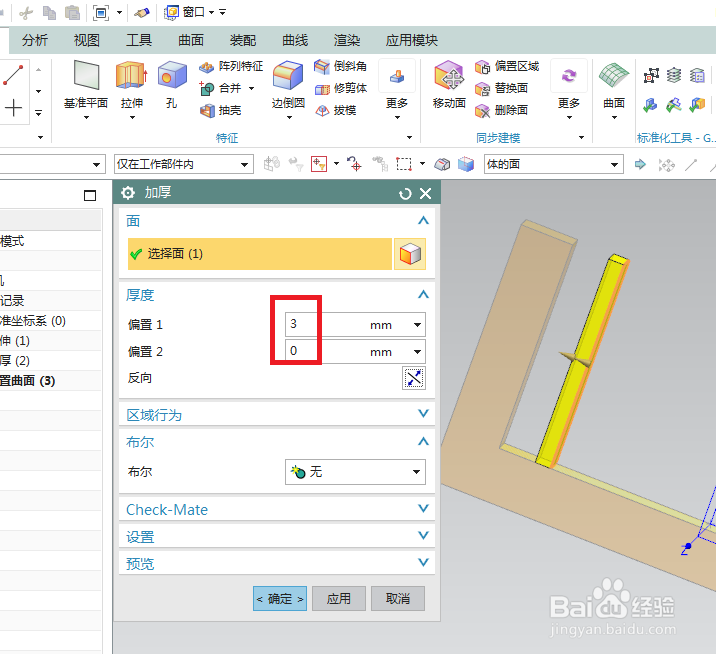

7、如下图所示，重复第5步操作，首先执行【菜单——插入——偏置/缩放——加厚】，激活 加厚 命令，然后选择三个片体，偏置1设置为3，调整方向，然后点击“确定”。

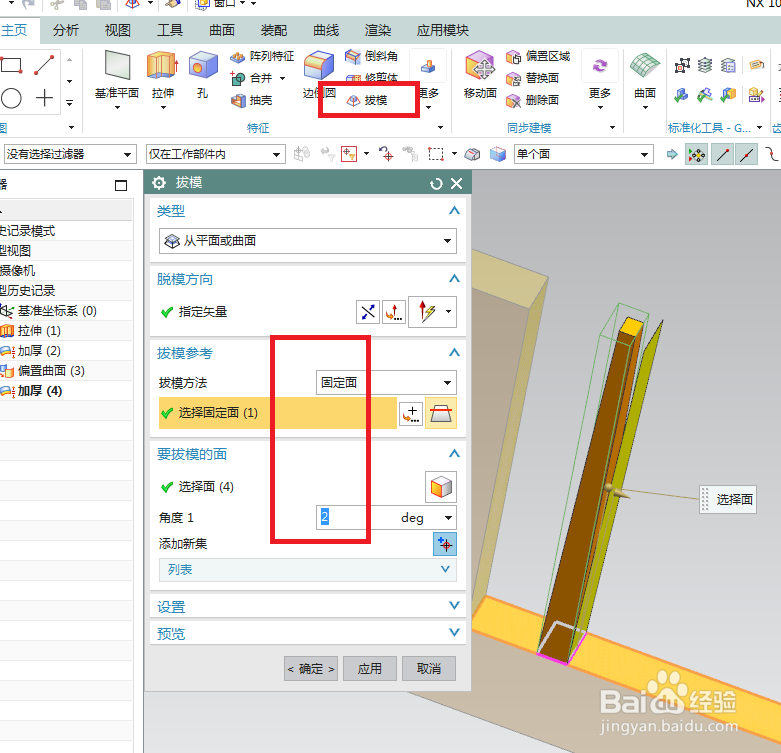

8、如下图所示，进行拔模操作。1、点击工具鲥鲣剔墟栏中的 拔模 图标，2、拔模方向选择向上的方向，3、要拔模的面为四个面，4、固定的面为底面，5、角度为2，6、预览效果如下图所示，点击“确定”，完成拔模。

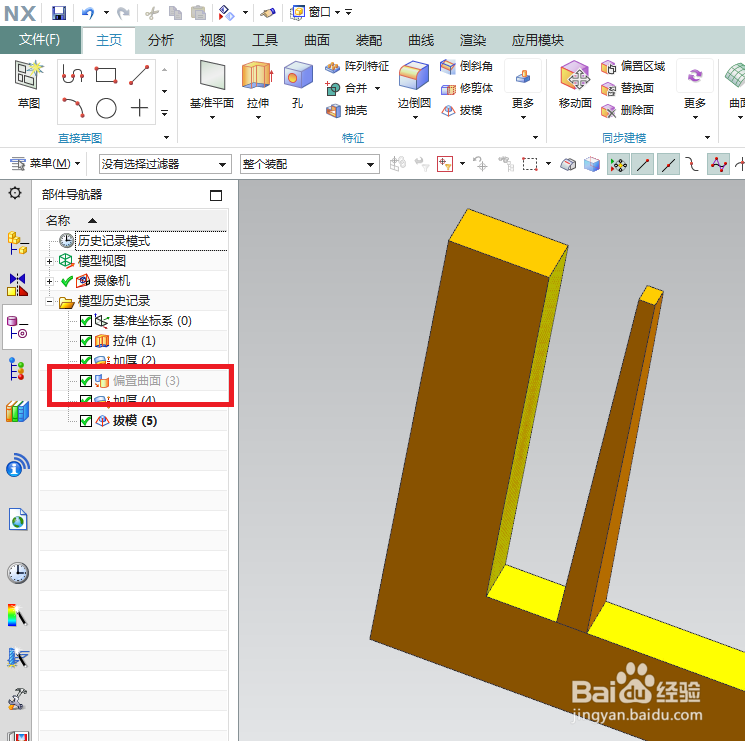

9、如下图所示，在设计树中将偏置曲面隐藏好。

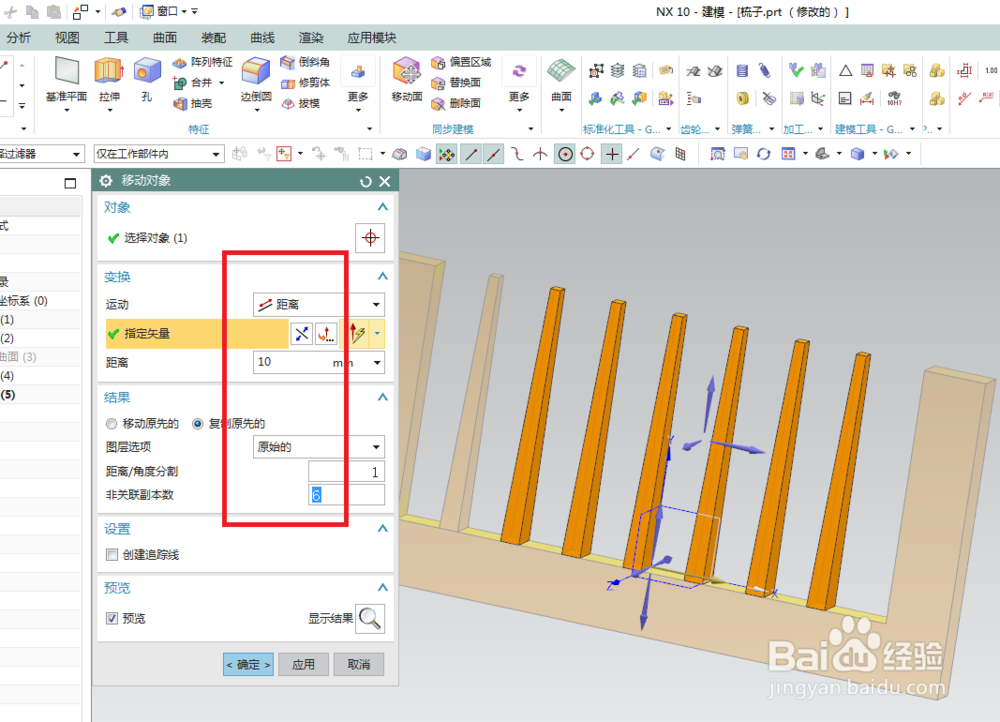

10、如下图所示，首先执行【菜单——编辑——移动对象】，然后选择对象，然后选择运动方式为“距离”，然后指定矢量，然后设置距离为10，然后指定非关联数为6，然后点击“确定”，完成。

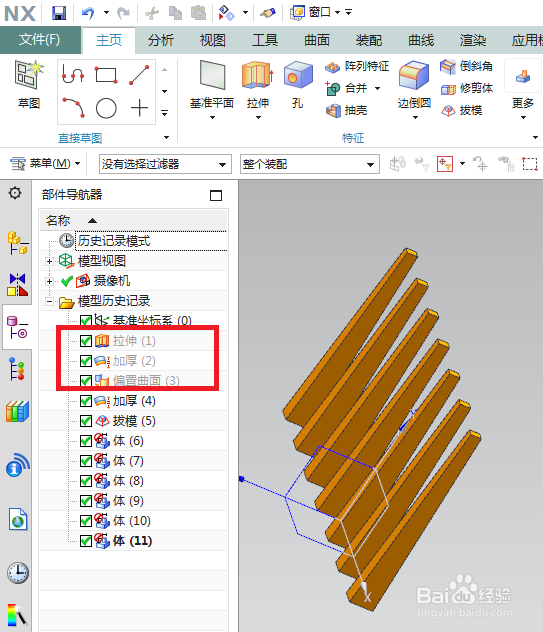

11、如下图所示，看设计树中的红色框选，将这三项全部隐藏。

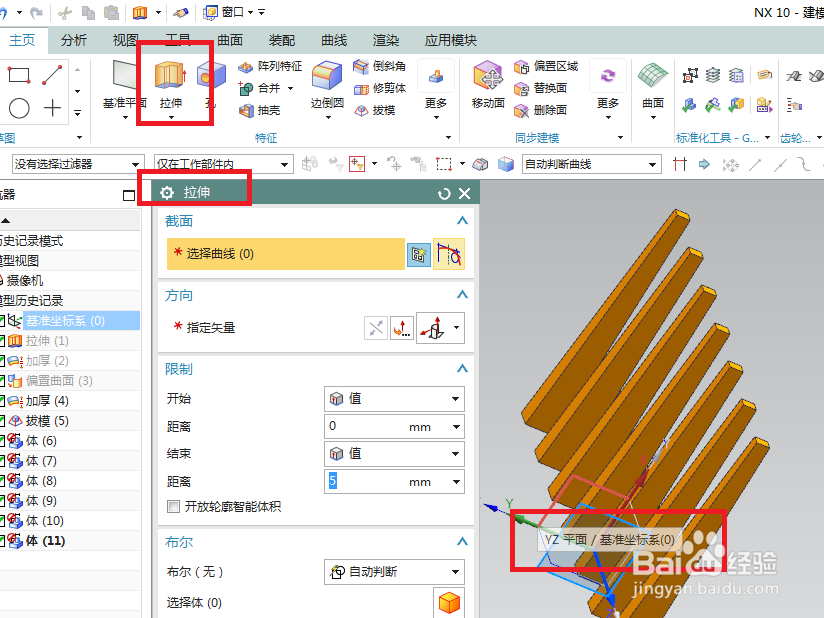

12、如下图所示，1、点击工具栏中的 拉伸 图标激活该命令，2、点击基准坐标系中的“YZ平面”。

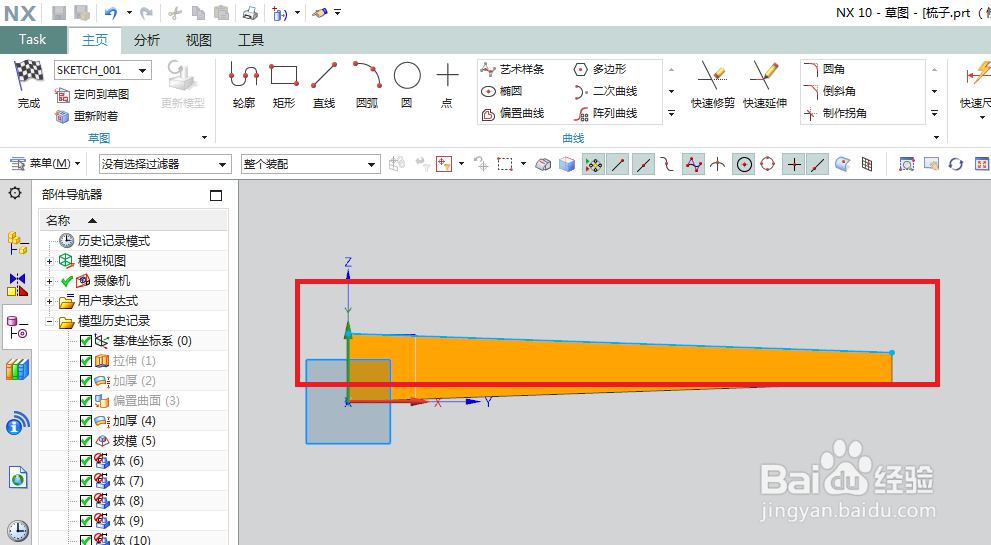

13、如下图所示，进入草图，激活“投影曲线”命令，将一条斜线投影出来，点击“完成”即可。

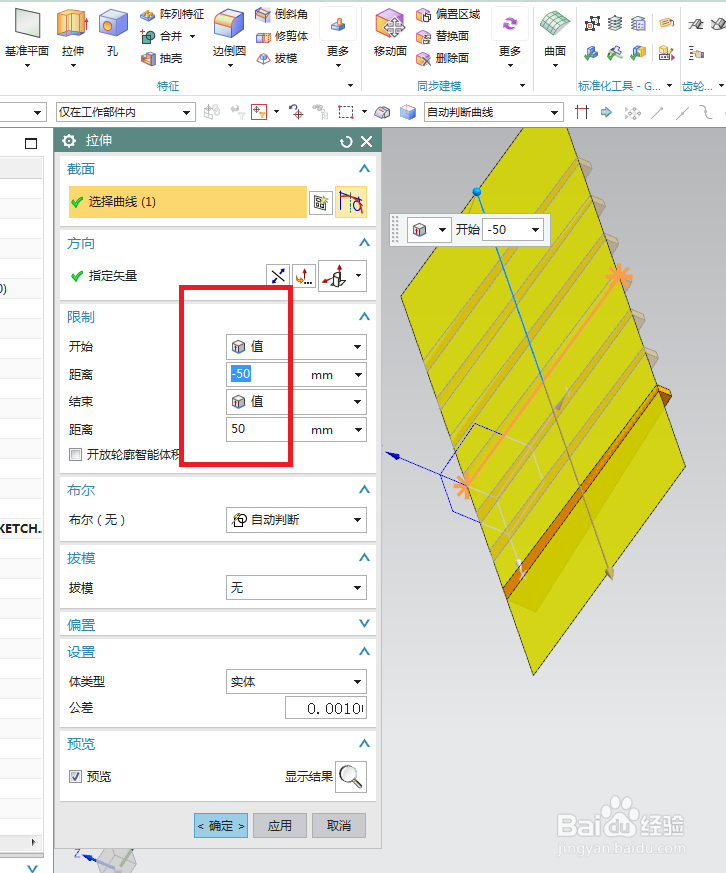

14、如下图所示，1、激活拉伸命令，2、截面选择曲线，3、限制从-50到50，4、点击“确定”。

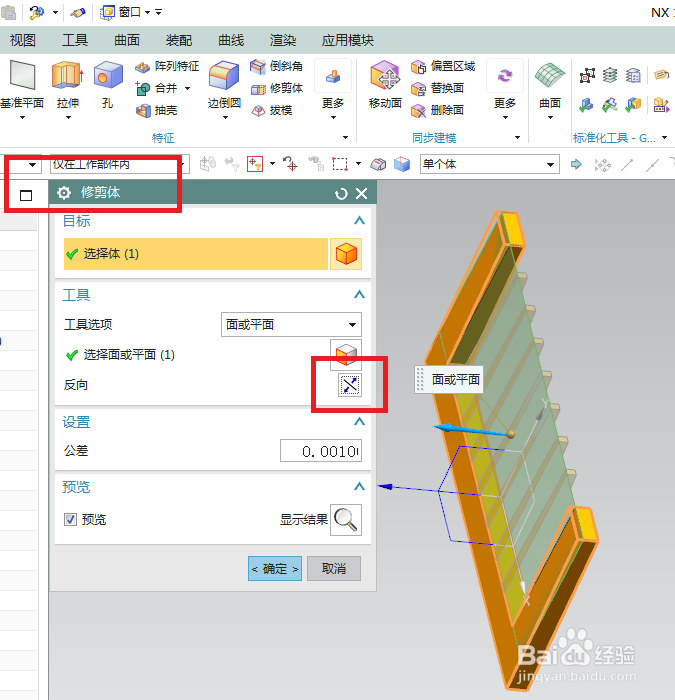

15、如下图所示，首先将第11步中隐藏的项目锾哩菸谷全部显示出来，然后执行【菜单——插入——修剪——修剪体】，激活“修剪体”命令，然后目标选择显示出来的实体，然后工具选择拉伸出来的平面，然后看着预览效果调整方向，然后点击“确定”。

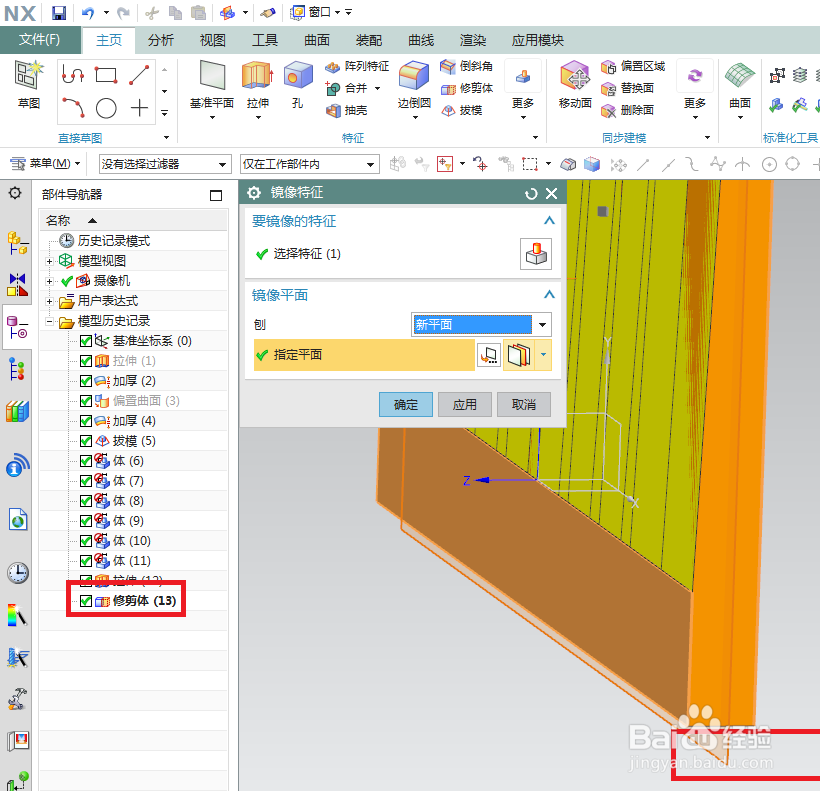

16、如下图所示，1、执行【菜单——插入——蔡龇呶挞关联复制——镜像特征】，激活 镜像 命令，2、要镜像的特征选择刚刚的修剪体，3、镜像平面为新建的正中间的平面，4、点击“确定”，完成。

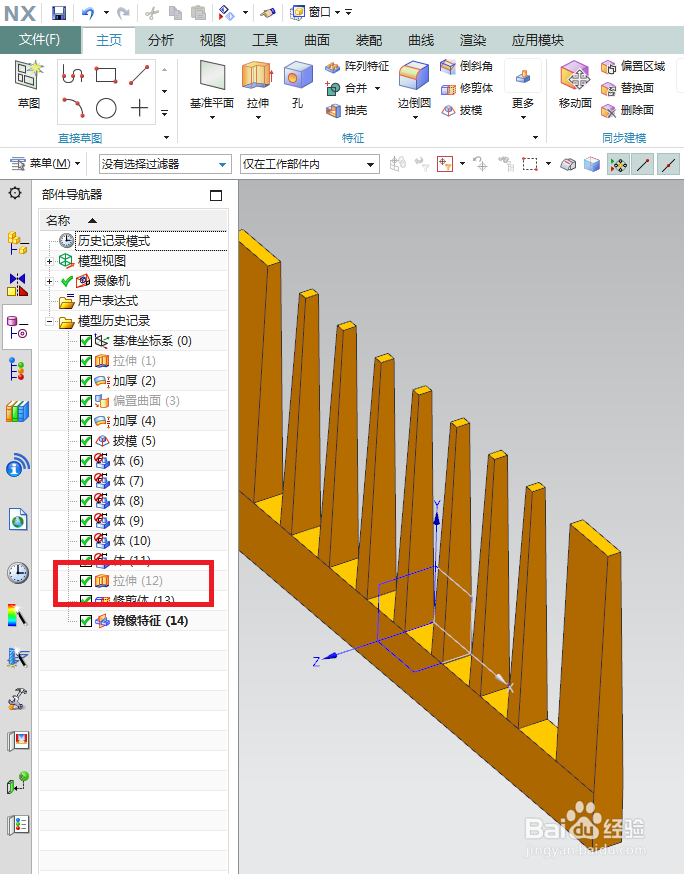

17、如下图所示，又一次隐藏片体，那个拉伸出来的片体给隐藏起来。

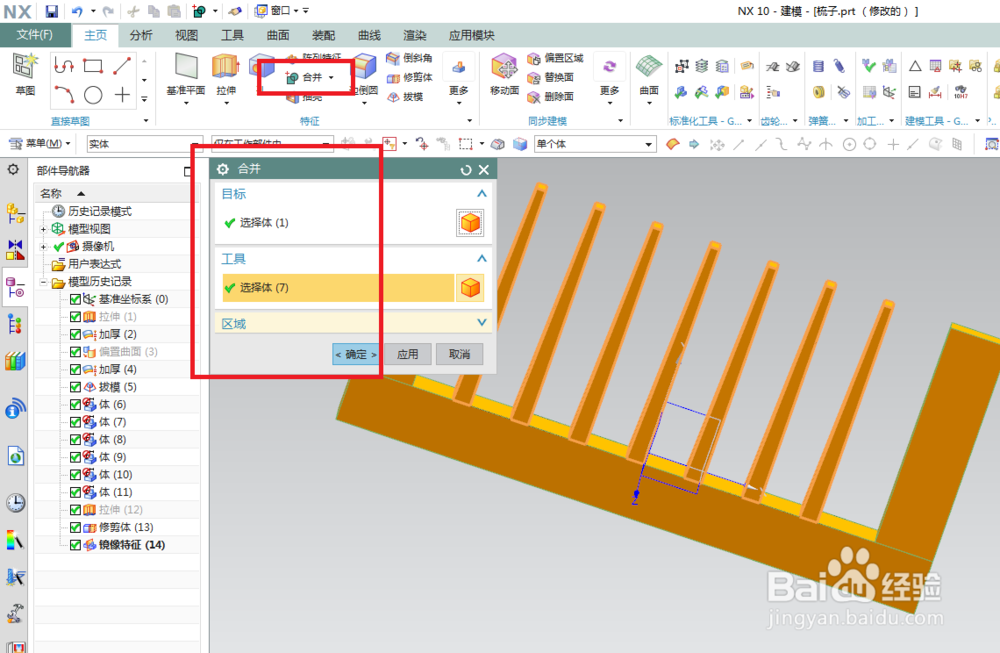

18、如下图所示，合并实体，1、点击工具栏中的 合并 图标，激活该命令，2、目标选择一个实体，工具选择剩余的所有实体，3、点击“确定”。

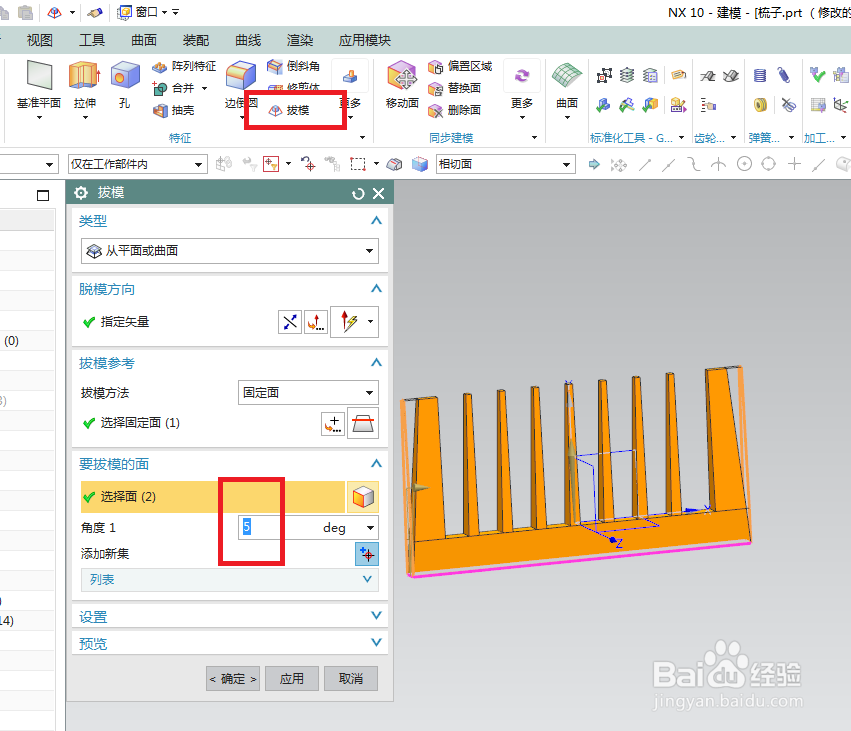

19、如下图所示，对实体的两边侧面进行拔模操作，这里的角度笔者给了5度。

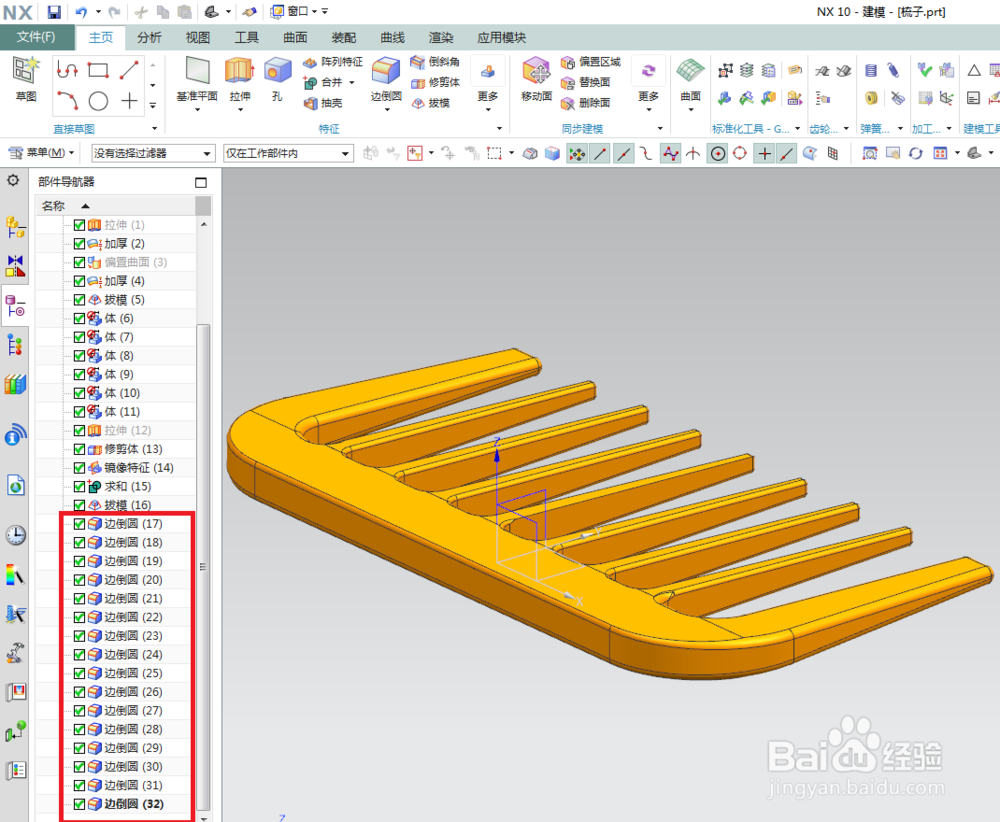

20、如下图所示，进行边倒圆操作，对实体的所有边线进行合适半径的边倒圆。

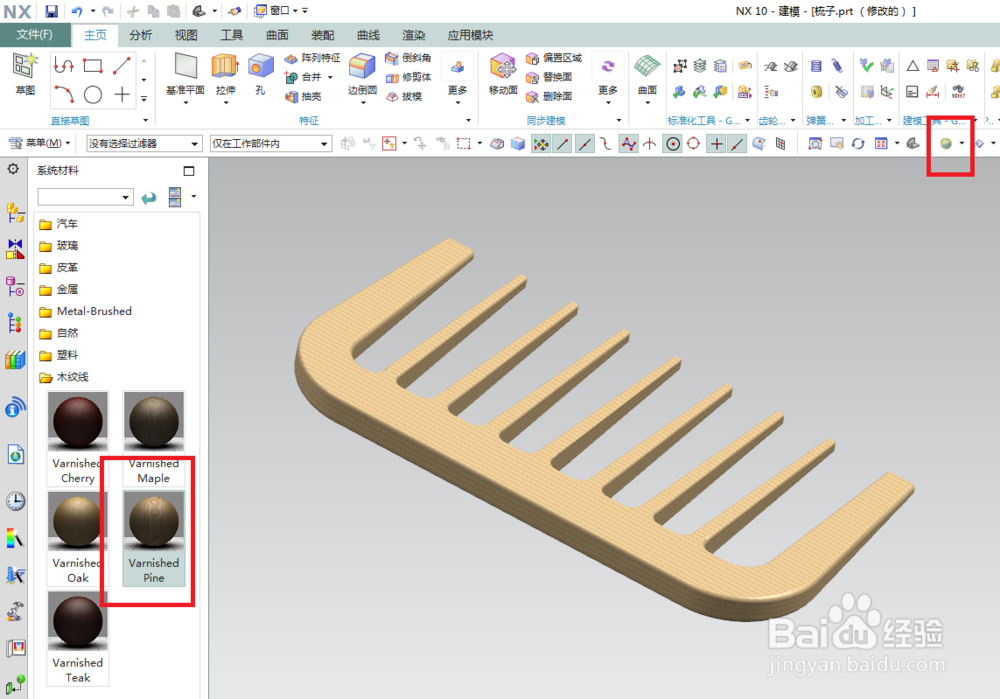

21、如下图所示，1、设计树中隐藏基准坐标系，2、显示改成“艺术外观”，3、选择喜欢的木纹线指定给实体。然后一个木梳子就建模完成了，只是笔者的这个木梳子的齿距有点太宽了，估计没有谁喜欢用。呵呵。
