局部放电检测仪

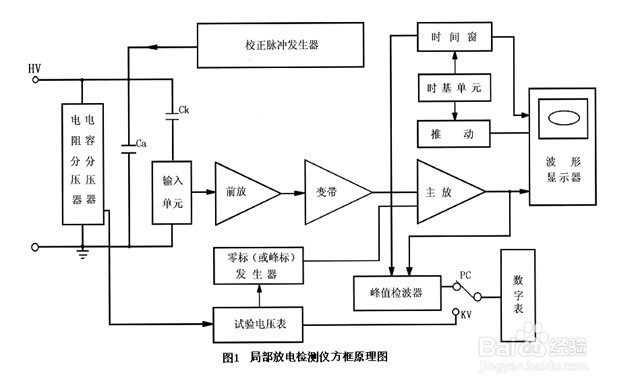

1、RTJF-2002局部放电测试原理是高频脉冲电流测量法（即ERA法）。

试品Ca在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ca送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。

1、检查试验场地的接地情况，将本仪器后部的接地螺栓30用粗铜线（最好用编织铜带）与试验场地的接地线妥善相接，输入单元的接地短路片也要妥善接地。如果使用输入单元的测量电压功能，必须记住不能将初级末端接地。

2、根据试验电容Ca、耦合电容Ck的大小，选取合适序号的输入单元（见表一），表一中调谐电容量系指从输入单元初级绕组两端看到的电容（按Ca与Ck的串联粗略估算）。

3、输入单元应尽量靠近被测试品，输入单元插座，经8米长电缆与后面板上放大器输入插座“33”相接。

4、在高压端接上电压表电阻或电容分压器，其输出经测量电缆接到后面板试验电压输入插座32。

5、在未加试验电压的情况下，将RTJF99-1校正脉冲发生器的输出接试品两端。

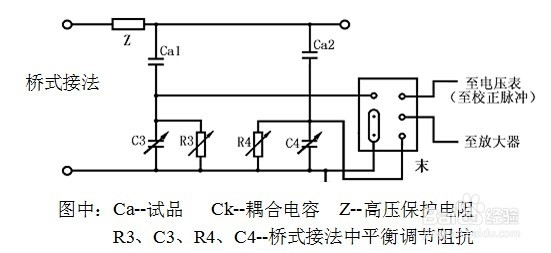

6、试品接入单元的方法
