CAD中如何创建及使用块的命令

1、打开CAD，新建一个空白文件。

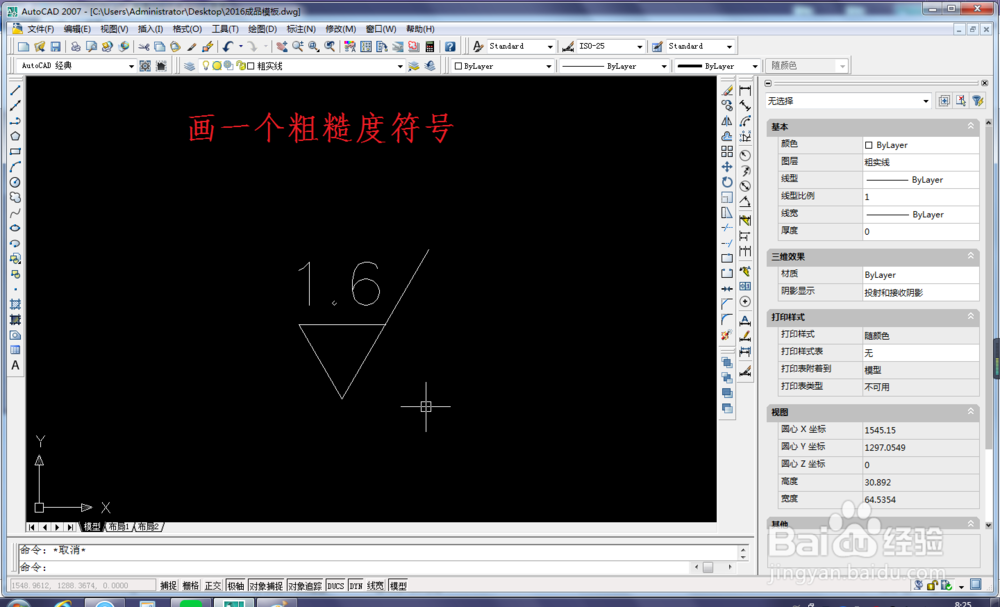

2、画一个要保存的符号，笔者这一以粗糙度1.6符号为例。

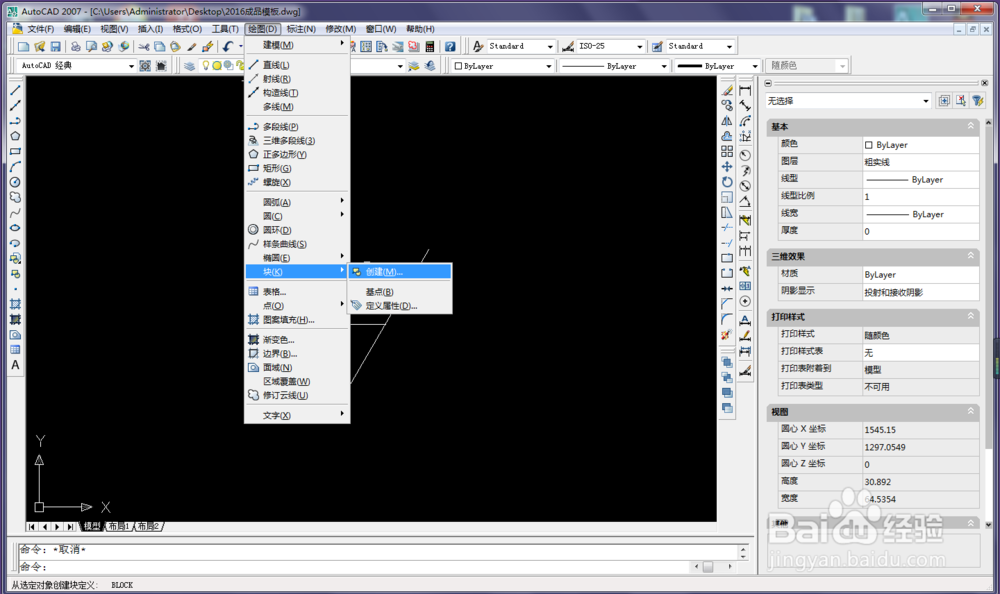

3、激活创建块的命令。方式有多种：第一种：执行【绘图】-【块】-【创建】第二种：输入字母B，回车。笔者目前比较熟悉的就这两种，由于第一种比较好截图，所以，，，你们懂得！

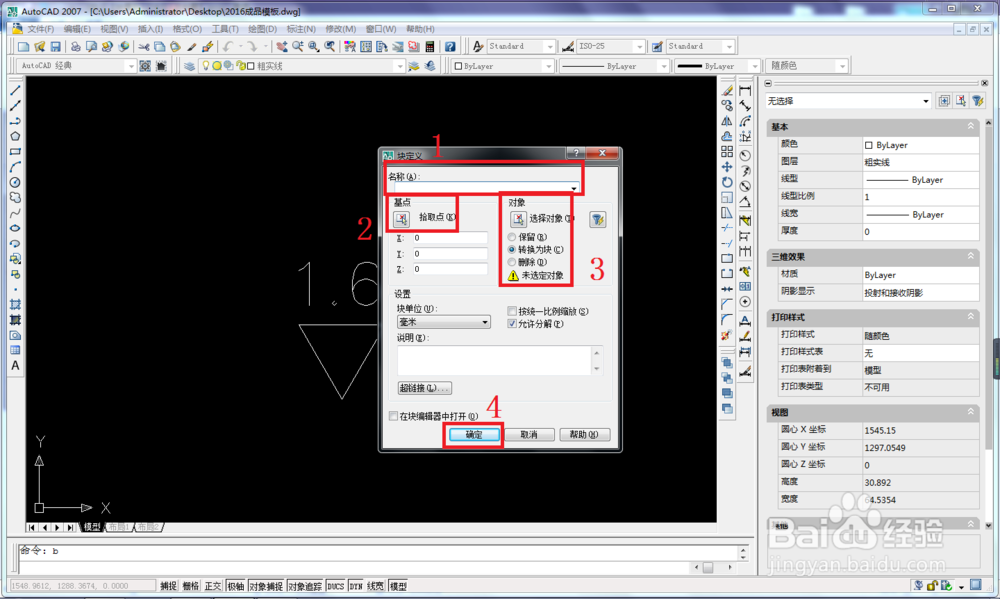

4、进入块定义界面，需要进行以下几个操作1、输入名称。2、指定基点3、选择对象4、点击确定。见下图红色框选。

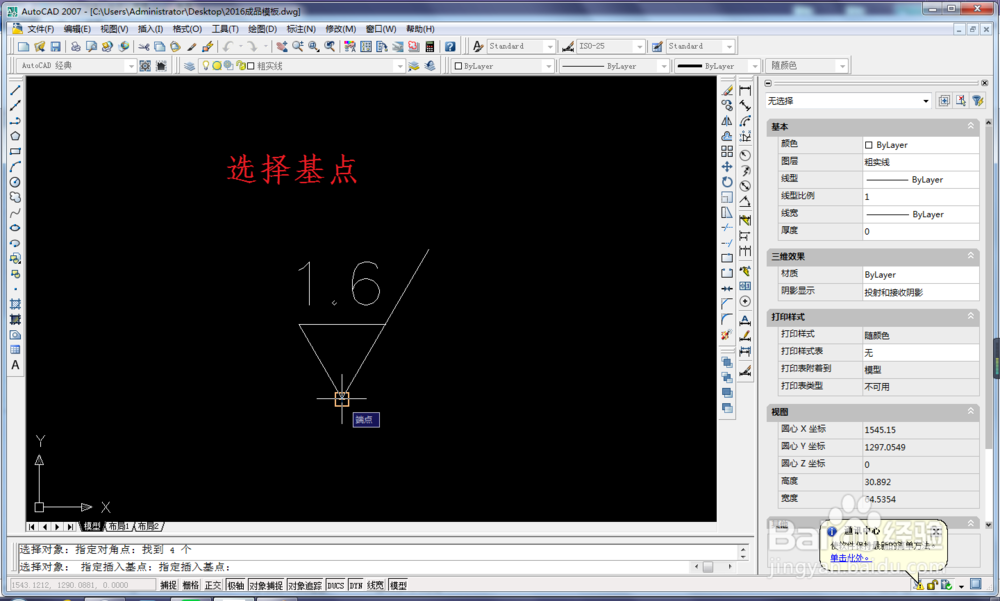

5、指定基点，选择三角形的下定点。

6、选择对象，将整个符合框住，包括文字。

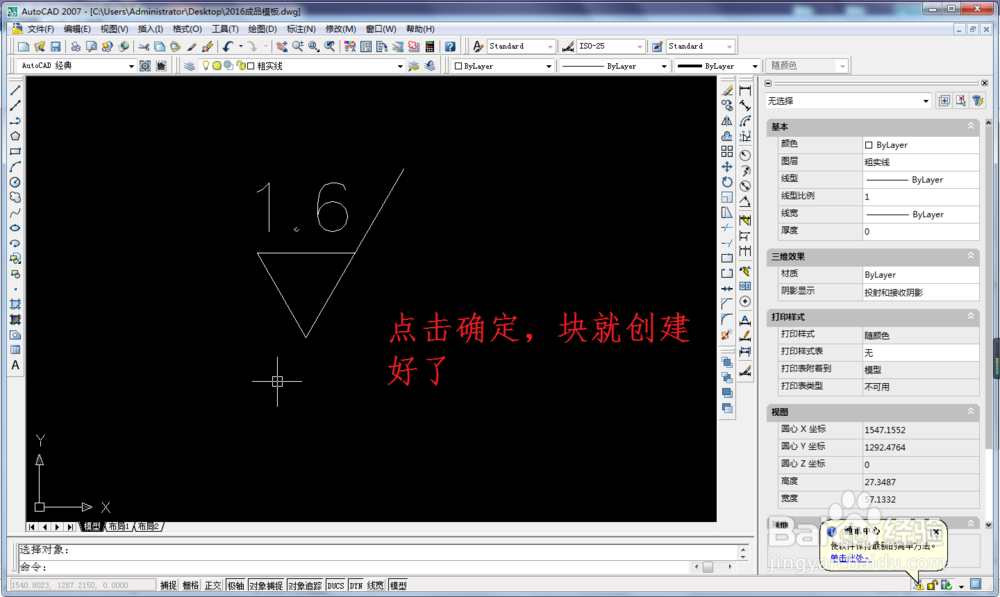

7、点击确定之后，就自动回到开始的界面，不用担心，其实块已经创建好了

8、激活插入块的命令第一种：执行【插入】-【块】命令第二种：输入字母”I“，回车目前笔者比较熟悉的就这两种方式插入块。

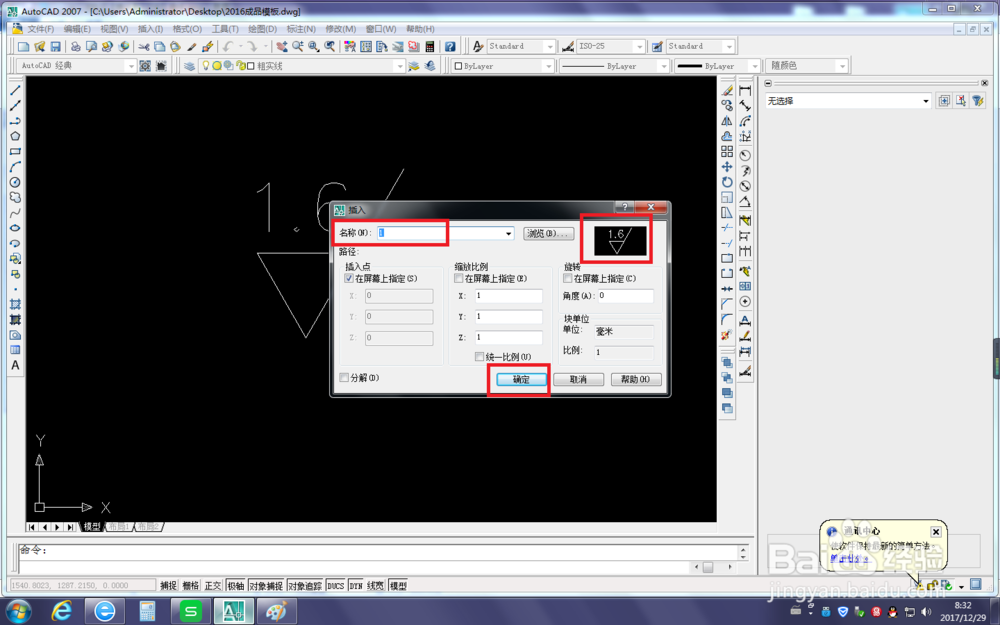

9、进入插入界面，可以看到预碎茯钍婵览的结果，可不就是刚刚画的粗糙度1.6符号吗？在这个界面，你可以设置三个参数：插入点、缩放比例、旋转。如果什么都不改变那么直接点确定，进入下一个环节------指定插入点。

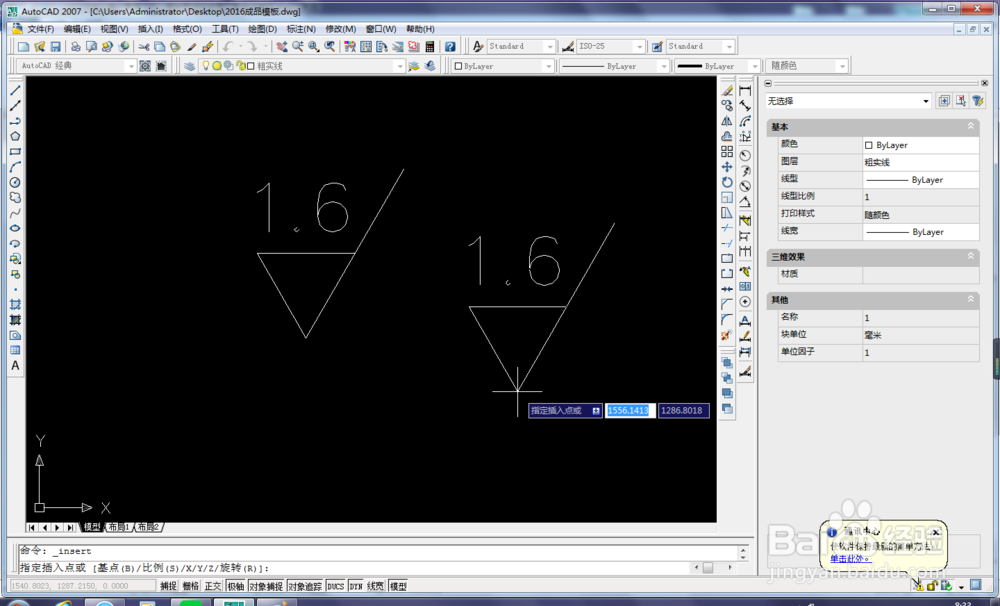

10、指定插入点

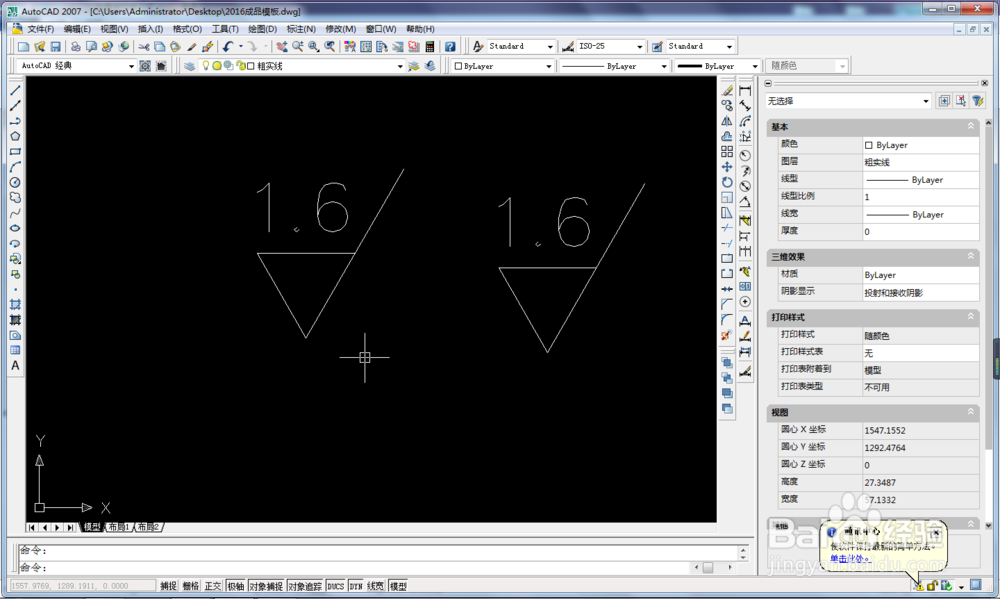

11、插入完毕
