三钳相位伏安表的测量界面说明

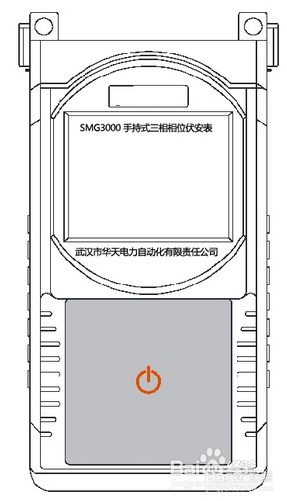

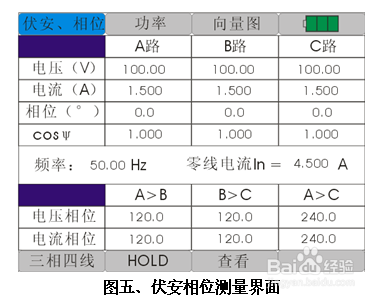

三钳相位伏安表的测量界面说明，我们首先开机仪表自动进入测量界面如下：

如果测量方式选择三相三线，用触摸笔轻触图标图标会变成，相同操作可实现单相测量。SMG3000手持式三相相位伏安表具有数据保持和保存功能，轻触图标，图标颜色由灰色变成测量数据静止，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采用循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用R**（**代表01、02…10），通过上一页图标和下一页图标翻看数据。上述功能在功率测量界面同样有效。

图标变成蓝色如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。

轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。
