项目案例| RS232转PROFINET网关连接电子天平

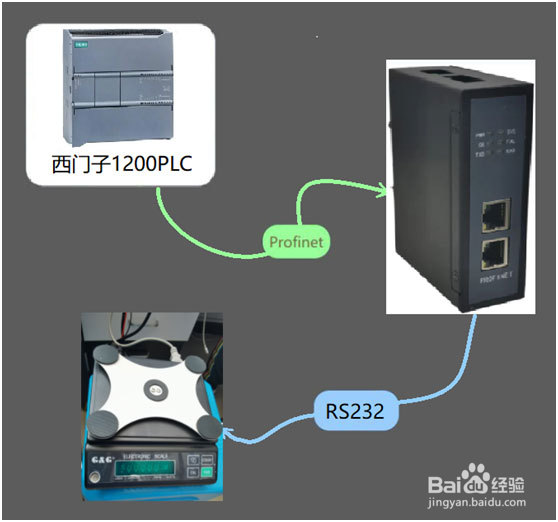

案例简介：本喟火杰焚案例是用北京小疆智控（北京）技术有限公司生产的GW-PN5002型RS232转PROFINET网关连接GXG电子天平与PLC的配置案例，用到设备为西门子S7-1200PLC，GW-PN5002型RS232转PROFINET网关，GXG电子天平两台。

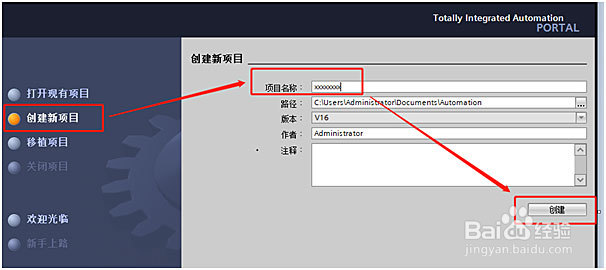

2、导入GSD文件。将RS232转PROFINET网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件；

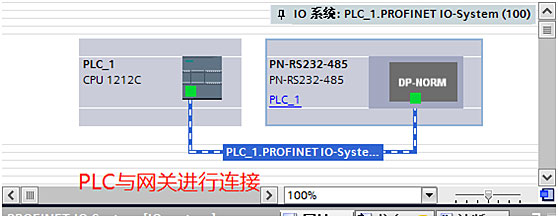

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，RS232转Profinet网关和PLC还没有进行连接处在未分配状态；

6、RS232转PROFINET网关属性，修改RS232转PROFINET网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）；

需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

8、根据下图所示，设置好参数后就可以下载并装载到PLC；

10、RS232转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的RS232转PROFINET网关组态要完全一致；

需要注意的是：设备名不要添加/*-这类符号

12、RS232转PROFINET网关配置软件中，右键子网添加节点。根据天平手册设置波特率等其他相关参数；

13、RS232转PROFINET网关配置软件中，右键节点添加交换；

所有参数在设置好后一定要敲一下回车确定下。

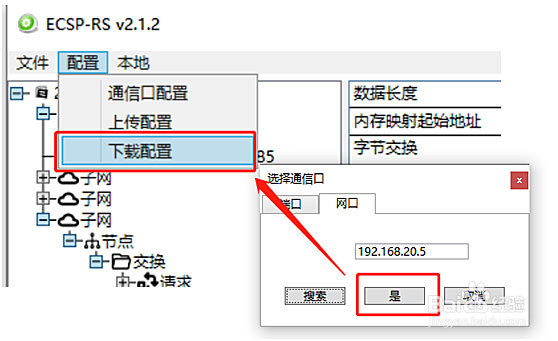

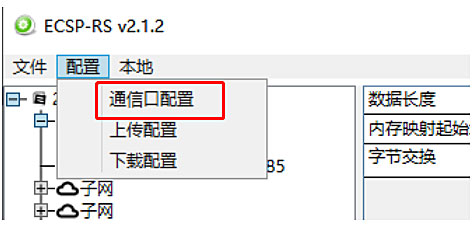

15、RS232转PROFINET网关配置软件中设置好所有参数后，进行配置下载；

下载步骤如下：
