UG10.0练习三维建模六百二十九

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百二十九

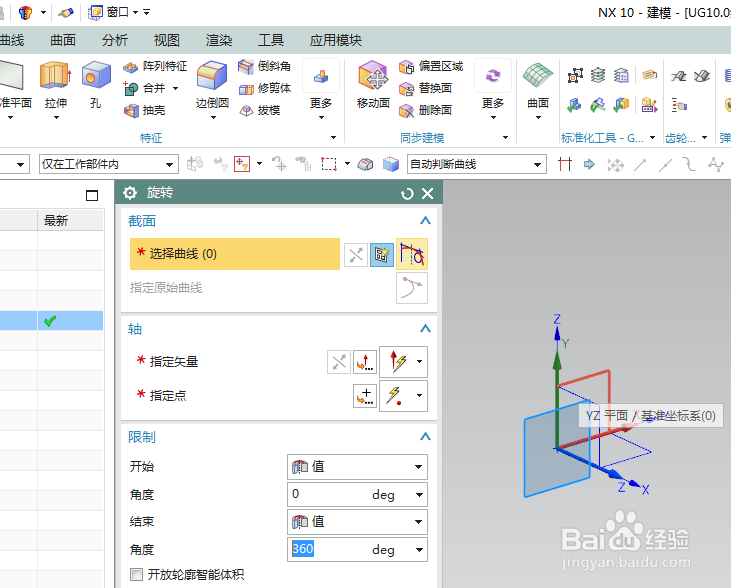

2、如下图所示，

执行【旋转——YZ平面】，直接进入草图环境。

3、如下图所示，

激活轮廓命令，画一个封闭的凸形轮廓，

添加几何约束，重合，相等，

激活快速尺寸命令，标注尺寸：下边线长10，右边线高5，左边线距离纵轴10，中间线长2.5，右边中间线高2.5，

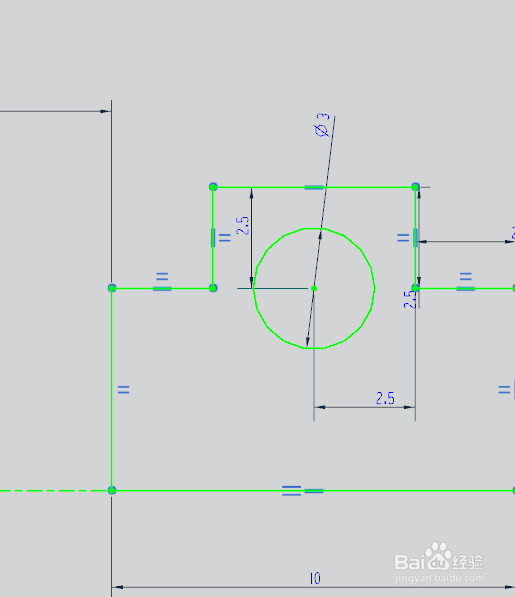

4、如下图所示，

激活圆命令，画一个圆，双击修改直径为ø3，

点击完成，退出草图。

5、如下图所示，

设置Z轴为旋转轴，

旋转角度270度，

点击确定。

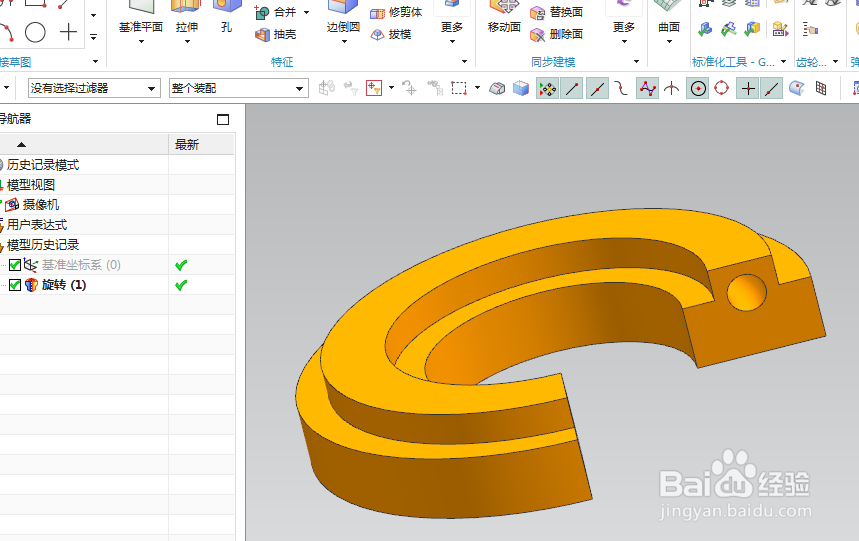

6、如下图所示，

隐藏基准坐标系，

————

至此，

这个三维实体建模完成，

本次练习结束。
