如何分析PS查找表（2D）模块

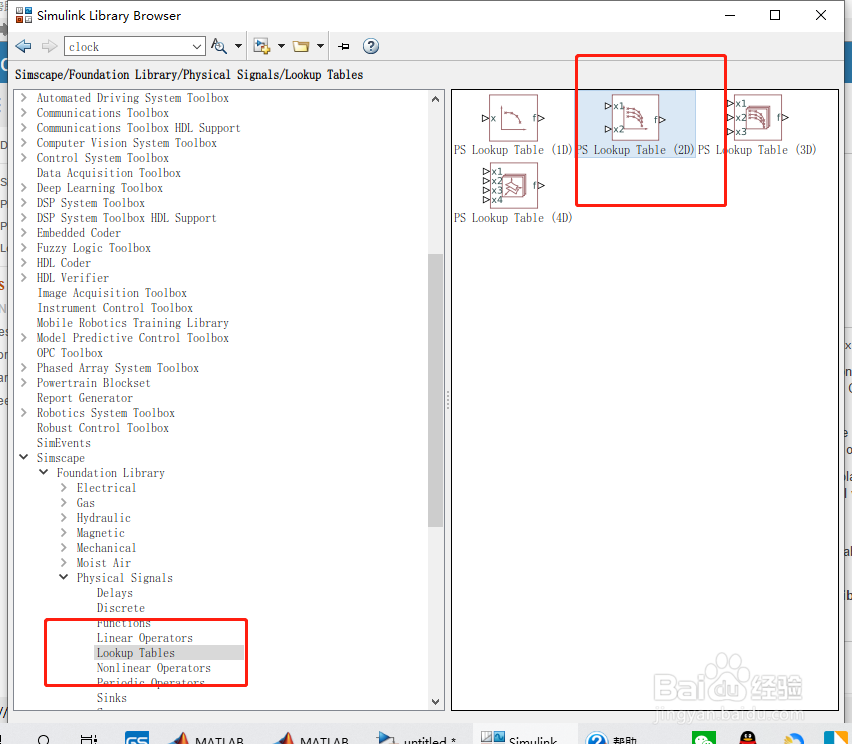

1、库：Simscape / Foundation Library / Physical Signals / Lookup Tables。如下图所示。

2、说明PS查寻表（2D）块计算给定x1，x2，f数据点的某个函数f＝f（x1，x2）的近似值。两个输入和输出都是物理信号。通夸臾蓠鬏过指定表格网格向量1参数（沿第一个轴的数据点向量）、表格网格向量2参数（沿第二个轴的数据点向量）和表格值的二维数组（输出值的数组）来定义查寻表。块在笛卡尔网格上工作，即函数值必须在矩形数组的顶点处指定。x1和x2数据向量必须严格单调，要么增加要么减少。表格函数值的数组大小必须与输入向量定义的维数匹配。也就是说，如果输入是1×m向量和1×n向量，则提供m×n的输出值矩阵。该块使用选定的插值和外推方法基于输入网格查找生成输出。您可以选择两种插值方法和两种外推方法。如果任何输入信号值超出相应的表格栅格矢量范围，则块也可以选择发出错误。

3、绘制表格数据打印查寻表可以让您在模拟模型之前可视化数据，以确保表是正确的。该图反映了为块指定的表格数据，以及选定的插值和外推选项。从“基础图块”右键单击“数据块”关联菜单中的“绘图”。

4、输入x1-沿第一个轴的输入值，无单位物理信号沿第一个轴的输入值。x2-沿第二轴的输入值，无单位物理信号沿第二个轴的输入值。

5、输出f—输出函数值，无单位物理信号输出函数值，基于对两个输入值应用查找表。

6、参数表格网格向量1-沿第一个轴的输入值向量[1、2、3、4、5]（默认犬匮渝扮）将输入值的矢量沿第一个轴指定为1×m数组。输入值向量必须严格单调，要么增加要么减少。这些值可以是不均匀间隔的。对于平滑插值，向量必须至少包含三个值。对于线性插值，两个值就足够了。表格网格向量2-沿第二个轴的输入值向量[1、2、3、4、5]（默认）将输入值的矢量沿第二个轴指定为1×n数组。输入值向量必须严格单调，要么增加要么减少。这些值可以是不均匀间隔的。对于平滑插值，向量必须至少包含三个值。对于线性插值，两个值就足够了。表值的二维数组-输入网格顶点处的输出值的二维数组[0,1,2,3,4；1,2,3,4,5；2,3,4,5,6；3,4,5,6,7；4,5,6,7,8]（默认值）将输出值指定为m-by-n矩阵，在输入网格顶点定义函数值。矩阵大小必须与输入向量定义的维数匹配。插值方法-选择插值方法线性（默认）|平滑当输入值在两个连续网格点之间时，选择下列插值方法之一来近似输出值：线性-对多维插值使用线性算法的扩展。该方法首先在x1方向执行线性插值，然后在x2方向执行线性插值。选择此选项可获得最佳性能。平滑-使用改进的Akima插值算法。有关详细信息，请参见tablelookup。选择此选项可生成具有连续一阶导数的连续曲面。外推法-选择外推法线性（默认）|最近|错误当输入值超出参数列表中指定的范围时，选择以下外推方法之一来确定输出值：线性-从插值区域的边缘线性延伸。线性外推的斜率等于内插区域边缘的内插曲面的斜率。最近-从插值区域的边缘延伸为常量。最近外推的值等于插值区域边缘处的插值曲面的值。选择此选项可生成不高于数据最高点或低于数据中最低点的外推。错误-如果任何输入信号超出表的范围，则发出错误。选择此选项可避免在希望数据位于表范围内时进入外推模式。
