caxa三维设计训练四之图钉

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练四之图钉

2、如下所示，

在右边的设计元素库中找到圆柱体，拖动到三维区域，释放，

双击修改尺寸：直径50，高度10

3、如下所示，

在右边的设计元素库中找到长方体，拖动到三维区域，点击圆柱上端面的圆心点，释放，

双击修改尺寸：直径30，高度20

4、如下所示，

在右边的设计元素库中找到长方体，拖动到三维区域，点击圆柱上端面的圆心点，释放，

双击修改尺寸：直径50，高度10

5、如下所示，

在右边的设计元素库中找到长方体，拖动到三维区域，点击圆柱上端面的圆心点，释放，

双击修改尺寸：直径10，高度100

6、如下所示，

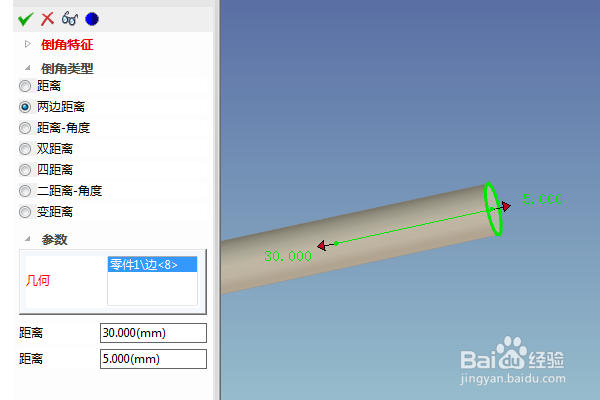

点击工具栏中的边倒角命令，

选中圆柱端面，

在左边的属性栏中设置一个距离为30，一个距离为5，

点击√，完成并结束本次边倒角操作。

7、如下所示，

点击工具栏中的圆角过渡命令，

选择三个圆柱的侧面和一个圆柱的交线，

左边属性栏中设置半径为R2，

点击√，完成并结束本次圆角过渡操作。

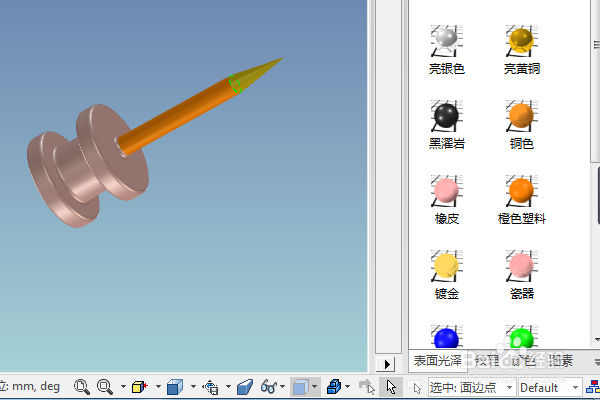

8、如下所示，

将显示设置为真实感图，

在右边的设计元素库中挑选合适的颜色，指定给实体平面，

至此，

这个图钉就设计完成，

本次训练结束。
