caxa三维设计训练七封闭的U形环

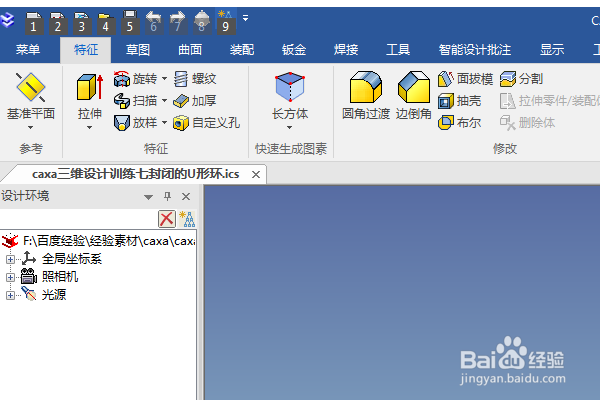

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存caxa三维设计训练七封闭的U形环

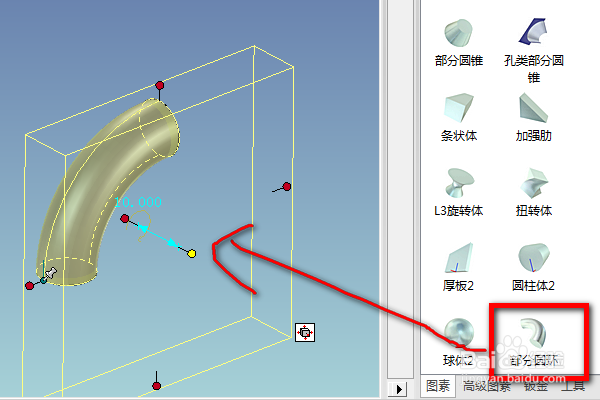

2、如下所示，

在右边的设计元素库中找到部分圆环，拖动到三维区域释放，

双击修改半径为10。

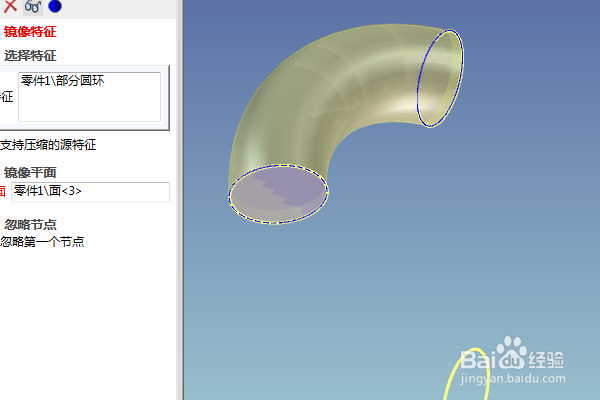

3、如下所示，

点击工具栏中的镜向特征，

看左边的属性栏，特征选择“部分圆环”，

镜向平面选择圆环的端面，

点击√，完成并结束本次镜向操作。

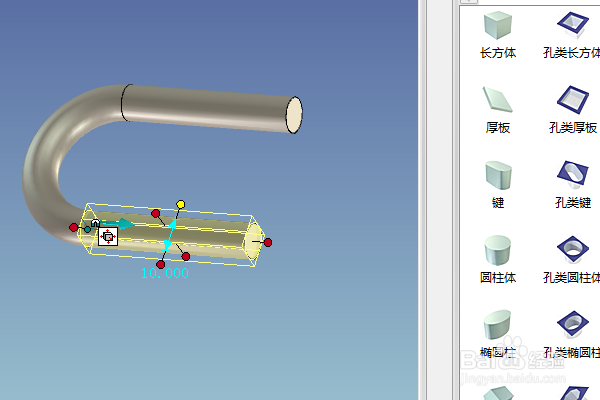

4、如下所示，

在右边的设计元素库中找到圆柱体，拖动到三维区域，点击圆环的端面圆心点，释放，

双击修改直径为10，高度默认50，

两次操作，一次一个圆环端面的圆心点。

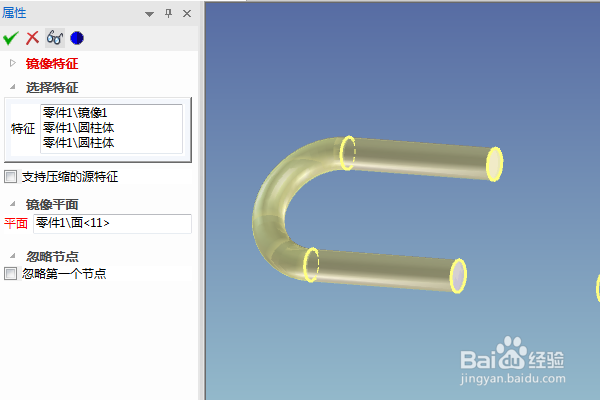

5、如下所示，

点击工具栏中的镜向特征，

看左边的属性栏，特征选择：镜向1、圆柱体、圆柱体，

镜向平面选择圆柱的端面，

点击√，完成并结束本次镜向操作。

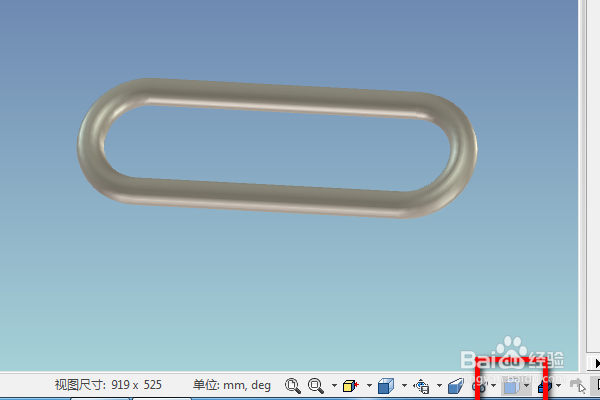

6、如下所示，

在下边工具栏中将显示设置为真实感图，

至此，

这三维实体就设计完成，

本次训练结束。
