CAN卡通用监测软件LCANTest操作说明

1、仇荸驼惦双击打开软件，弹出选择设备对话框（如下图）备类型：选择正确的设备型号；设备端口：如果只接了一只usbcan卡，默认选USB1；显示名称：用户可以自定义。当一台电脑上运行多个usb接口潮贾篡绐CAN卡时，不同can卡分配不同的设备端口，

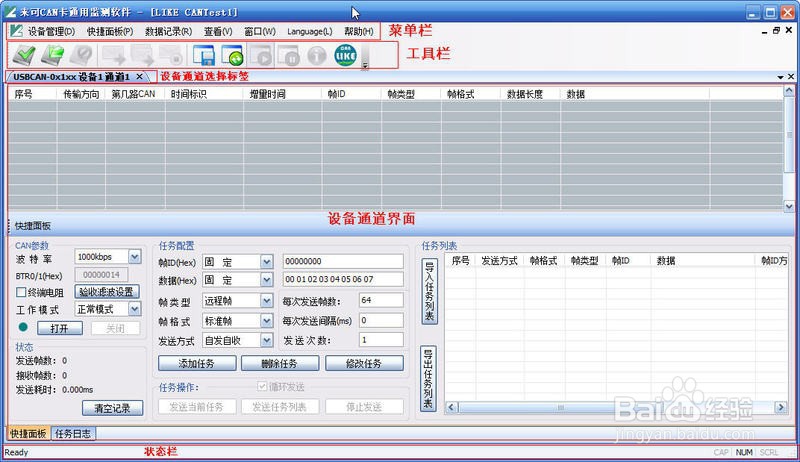

2、打开can卡通用测试软件LCANTest的主界面软件主界面由菜单栏、工具栏、设备通道选择标签、设备通道界面和状态栏组成。设备通道选择标签用来选中某个can卡的喋笊脎脶某个can通道，例如：一路USB转CAN接口卡的一路CAN通道，状态栏显示软件操作状态。

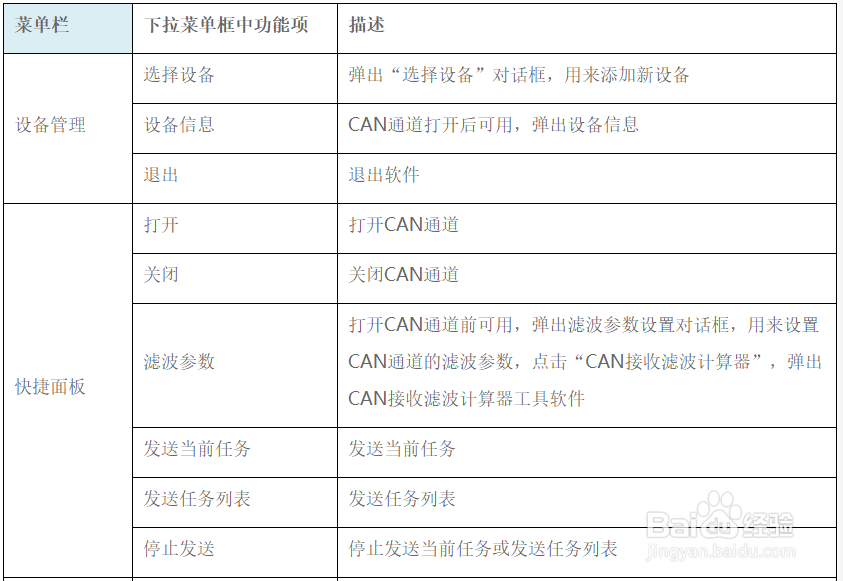

3、2-1-菜单栏说明-a

4、2-1-菜单栏说明-b

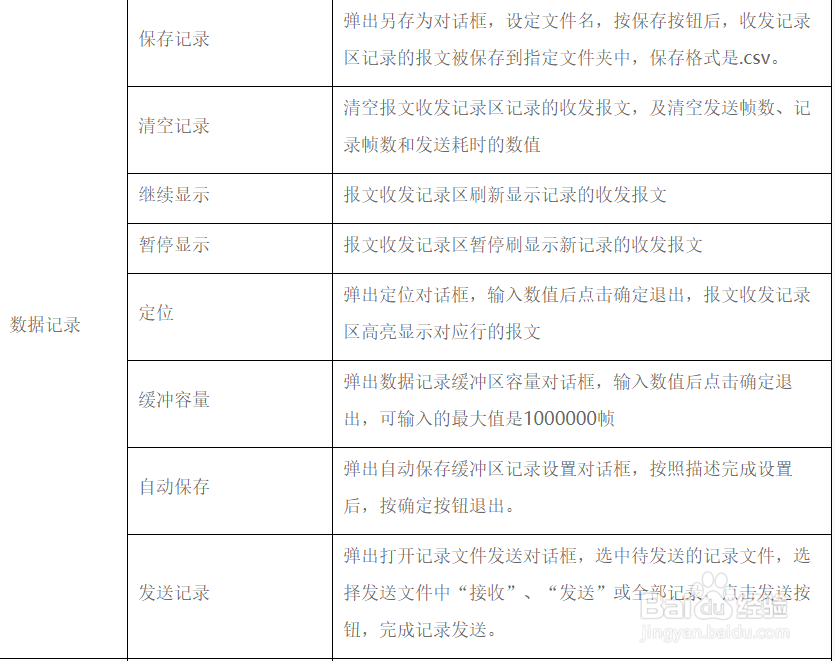

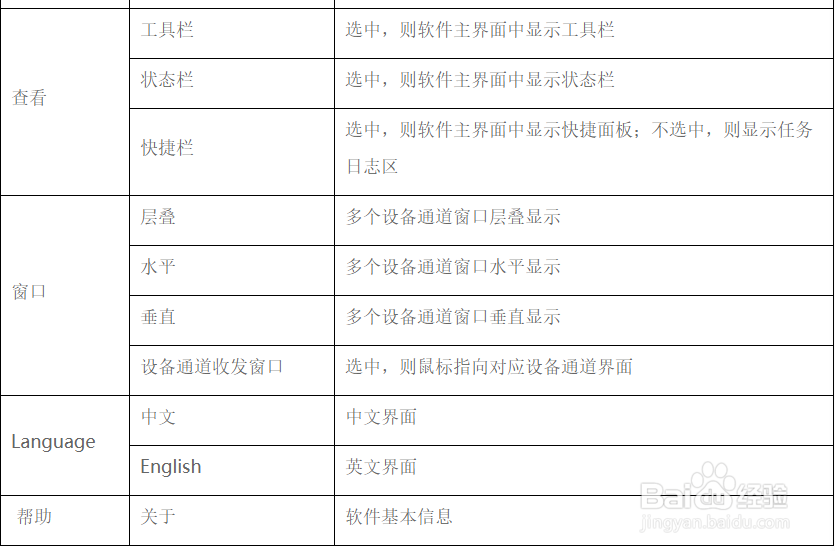

5、2-1-菜单栏说明-c

6、2-2、工具栏说明工具栏图标依次是选择设备、打开、关闭、发送当前任务、发送任务列表、停止发送、保存记录、清空记录、继续显示、暂停显示、设备信息、关于。

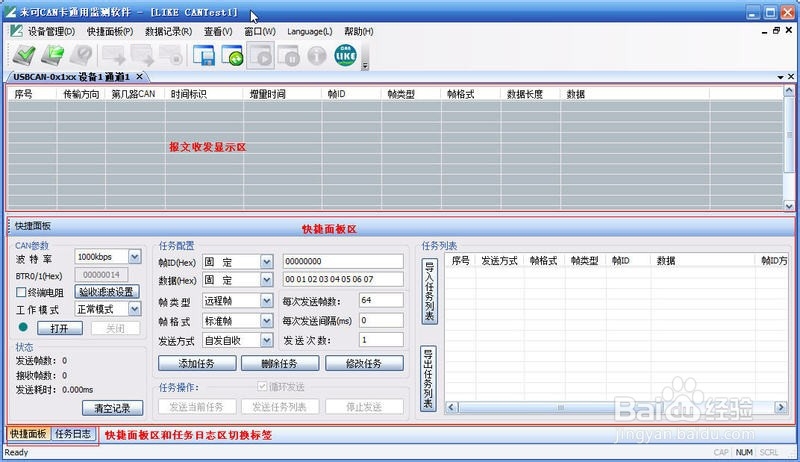

7、设备通道界面设备通道界面由报文收发显示区、快捷面板区和任务日志区组成。状态栏用来记录任务执行状况。通过切换标签切换快捷面板和任务日志区。

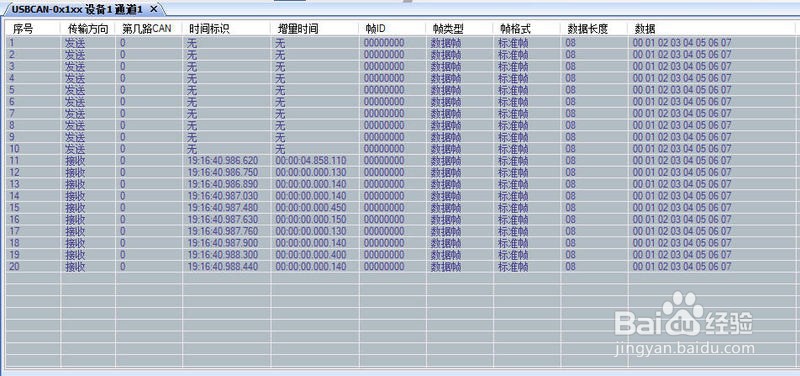

8、3-1、报文收发区报文收发记录区里可以查看报文的序号、传输方向、第几路CAN、时间标识、增量时间、帧ID、帧类型、帧格式、数据长度和数据。

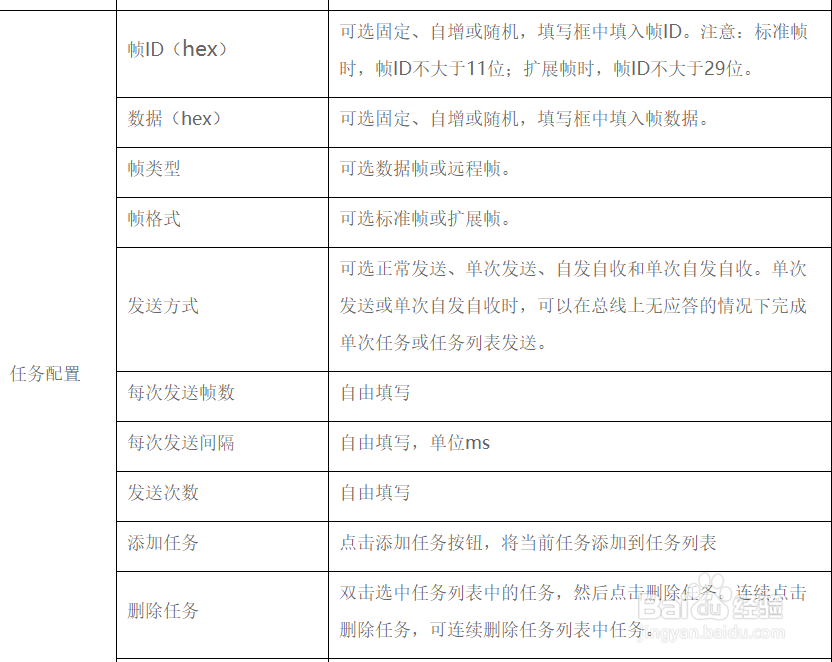

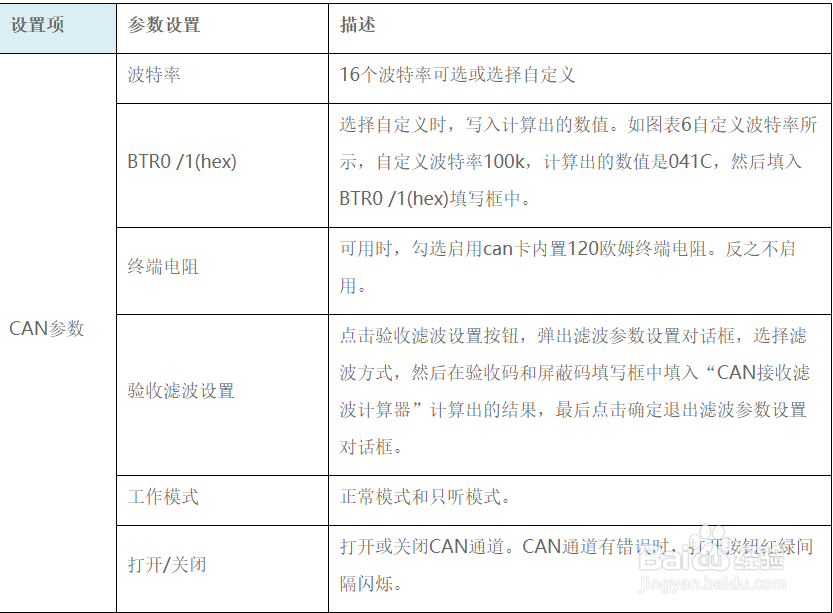

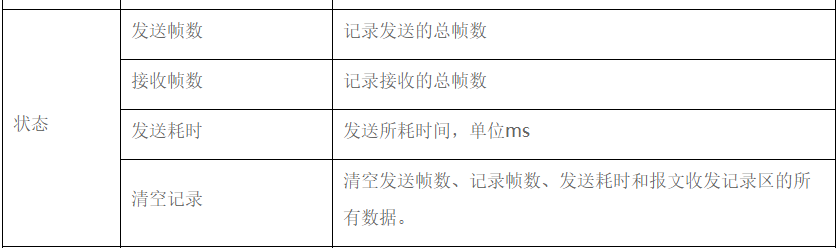

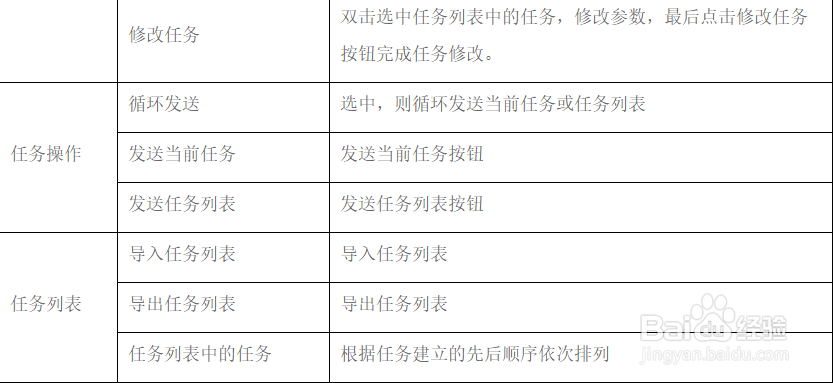

9、3-2-a、快捷面板区

10、3-2-b、快捷面板区

11、3-2-c、快捷面板区

12、3-2-d、快捷面板区

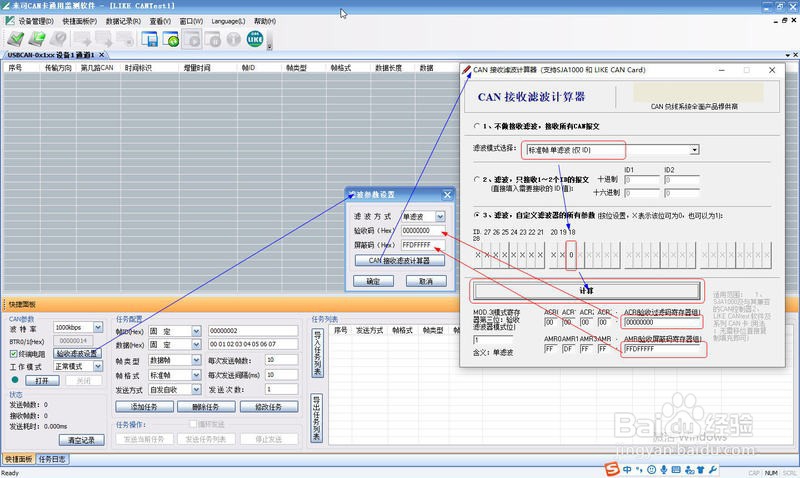

13、3-3、撰颧幌汪验收滤波设置示例打开CAN接收滤波计算器，滤波模式选择“标准帧　单滤波（仅ID）”，在“滤波,自定义滤波器的所有参剞麽苍足数”设置项里，将第18位设为0，其它位保持不变，仍然是X（X表示该位可以是0，也可以是1），点击计算按钮，分别生成验收码:00000000、屏蔽码:FFDFFFFF，将验收码和屏蔽码的值复制到滤波参数设置窗口的验收码和屏蔽码填写框中，然后点确定。

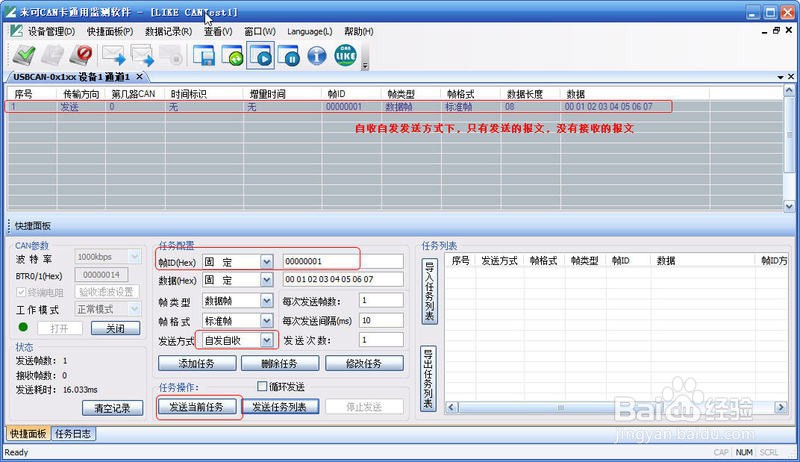

14、将标准帧ID设置为0x00000001，则不符合上面第18位是0的验收滤波规则，然后发送方式设为“自发自收”（方便测试结果俣糸诈萱展现），点击”发送任务“按钮，我们可以看到报文收发区只有发送的报文，而没有接收的报文，证明该报文不符合滤波规则，已经被过滤。

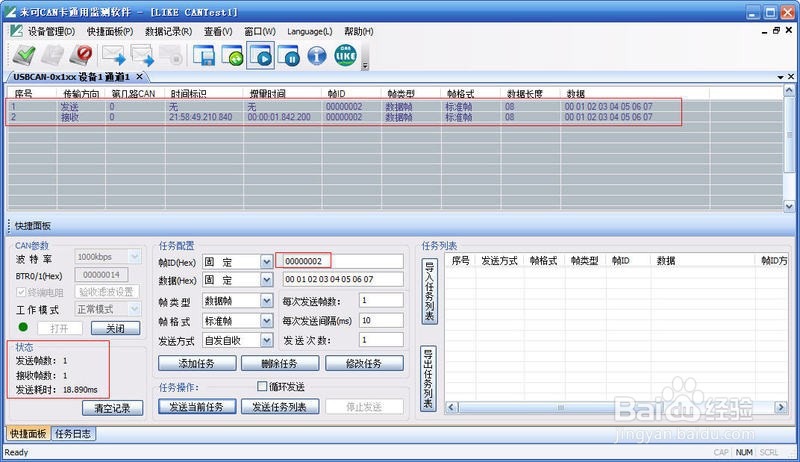

15、将标准帧ID设置为0x00000002，则符合上面第18位是0的验收滤波规则，然后发送方式设为“自发自收”（方便测试结果展现），点击”发送任务“按钮，发送和接收的报文都在报文收发区正常呈现，证明该报文符合滤波规则，正常接收。

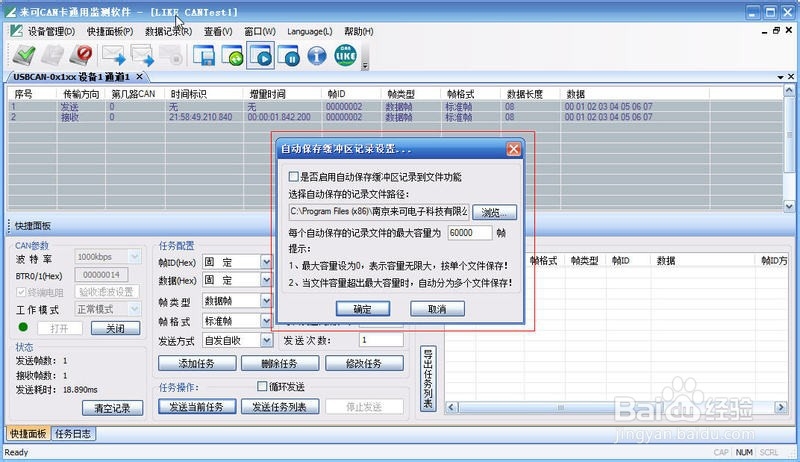

16、3-4、数据记录-自动保存功能的介绍勾选启用自动保存功能，可设置保存路径、单个文件最大容量。如果最大容量设置为0，表示容量无限大，按单个文件记录；如果设置为非零值，当文件容量超过最大容量时，自动分为多个文件保存。
