UG10.0如何建模单柄旋钮？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

另存为“单柄旋钮”。

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

轴默认Z轴，坐标原点，

设置尺寸：直径20，高度40，

点击确定。

3、如下图所示，

点击工具栏中的拔模图标，

对话框出现了，

选择脱模方向：Z轴，

固定面选择XY平面，

要拔模的面，选择侧面，

设置角度2，

点击确定。

4、如下图所示，

点击工具栏中的拉伸图标，

点击基准坐标系中的YZ平面。

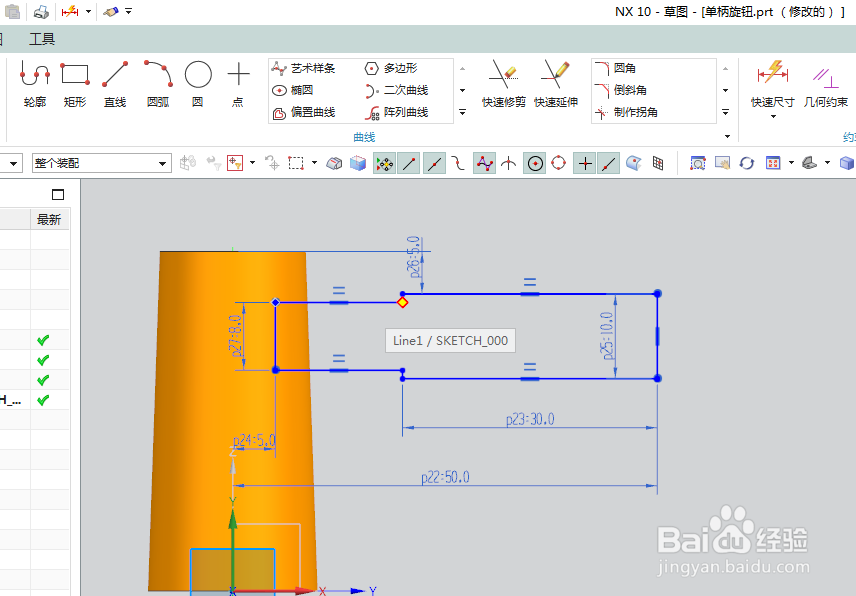

5、如下图所示，

进入草图，

激活轮廓命令，

画出大致轮廓，

添加几何约束，三个等长，

激活快速尺寸命令，标注尺寸：5、8、5、10、30、50，

点击完成，退出草图。

6、如下图所示，

回到拉伸对话框，

布尔求和，

设置限制，从-2.5开始，2.5结束，

点击确定。

7、如下图所示，

点击工具栏中的边倒圆命令，

然后选择实体边线，

对话框中设置半径，

点击“应用”或者确定，

总之，将整个实体的边线全部过一遍圆角。

8、如下图所示，

点击工具栏中的“孔”图标，

指定点，坐标原点，

设置尺寸：直径10，深度25，

点击确定。

9、如下图所示，

点击工具栏中的倒斜角，

点击实体中的圆孔边线，

对话框设置距离1，

点击确定。

10、如下图所示，

执行【更多——螺纹】，

点击内孔侧面，

端面为起始平面，

然后自动出现参数，

点击确定。

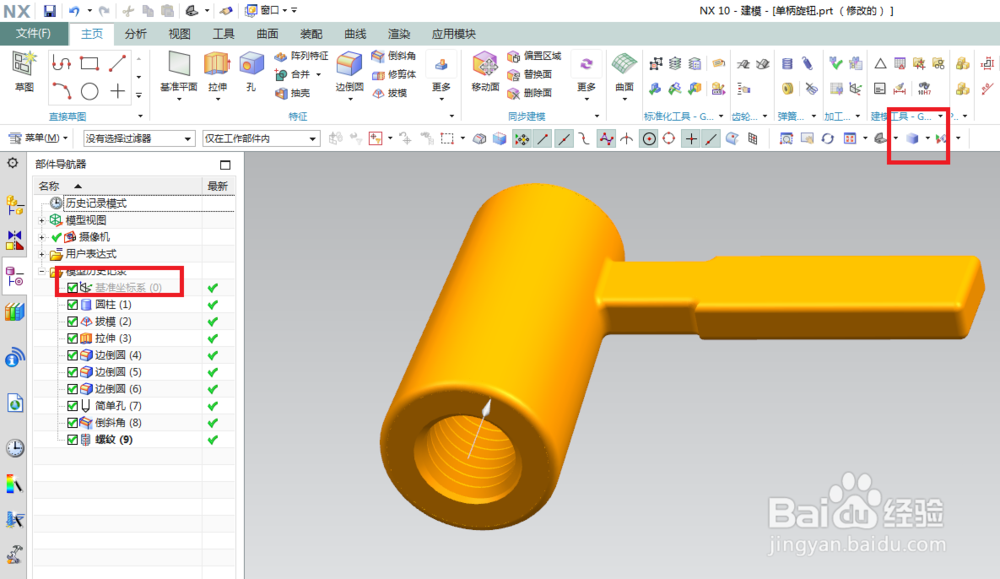

11、如下图所示，

隐藏基准坐标系，

将显示改成着色，。

12、如下图所示，

渲染——真实着色——全局材料钢，

两步完成。

————

至此，

这个单柄旋钮建模完成。
