CATIA怎么镜像凹槽

1、打开CATIA软件，并选择其中一个平面打开草图编辑器，通过凸台和凹槽功能绘制如下实体模型。

2、接下来我们将右边的圆形凹槽通过ZY平面镜像到瘾廛装钒左边，也就是使该圆形凹槽关于ZY平面左右对称，点击工具栏中的镜像按钮。

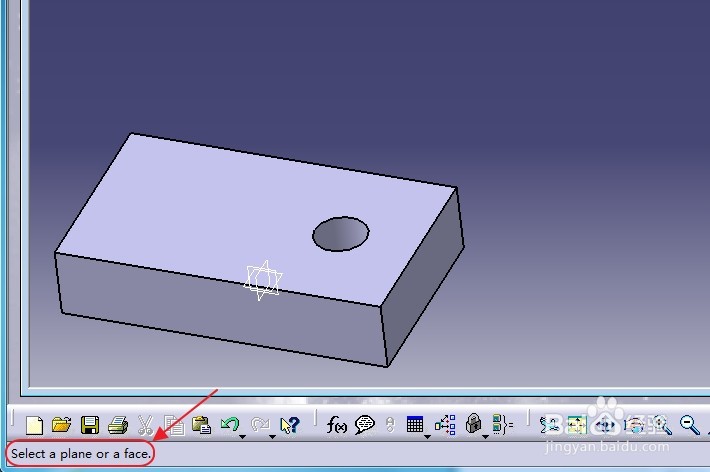

3、此时，在CATIA页面的最下方会出现信息提示，让选择一个表面，对于凹槽来说，就是选择凹槽的表面。

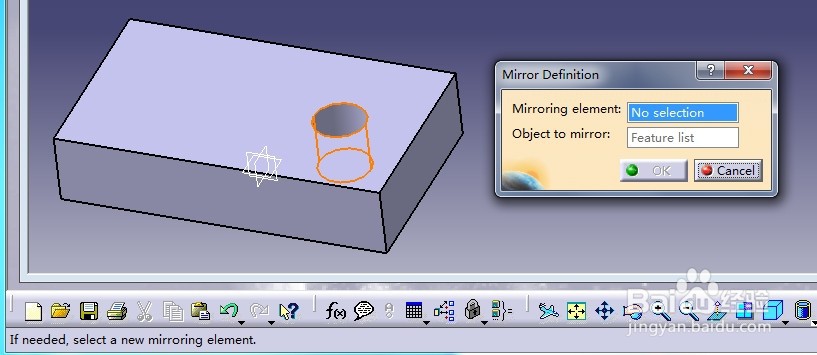

4、鼠标点击选择凹槽的表面，这时候会弹出“Mirror Definit坡纠课柩ion”的弹窗，即镜像定义窗口，此时“Object to mirror”（需要镜像的物体）已经选择好了。

5、在“Mirroring element”（镜像元素）中选择对称平面，这里选择ZY平面，这时候就会预览到镜像的结果。

6、点击“OK”就会发现镜像后的圆形凹槽已经出现在左边了。
